Учебник 5. Замена детали в базовой производственной ведомости материалов
В данном учебнике показано, как заменить деталь в базовой производственной ведомости материалов.
Учебник

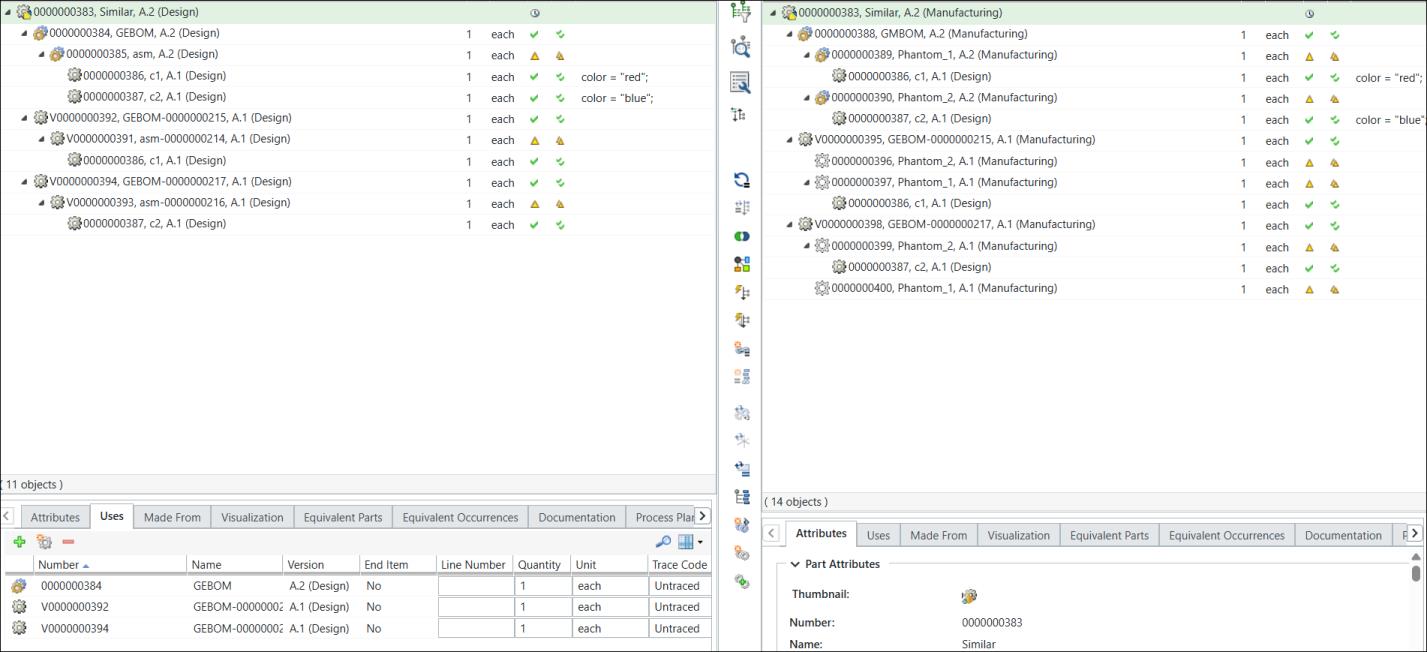

1. Предположим, что в преобразователе ведомостей материалов присутствует следующая структура:
◦ Базовая производственная ведомость материалов 0000000384, GEBOM, (Design) присутствует в дочернем представлении. Сборка в базовой ведомости конструкционных материалов 0000000385, asm, (Design) содержит две дочерние детали, C1 и C2. Деталям C1 и C2 могут быть назначены различные опции и варианты.
◦ Базовая производственная ведомость материалов 0000000388, GMBOM, (Manufacturing) присутствует в дочернем представлении.
◦ Исполнения создаются для базовых ведомостей конструкционных материалов 0000000392 (Design) и 0000000394 (Design) в родительском представлении. Система генерирует производственные ведомости материалов исполнения в дочернем представлении, используя ведомости конструкционных материалов исполнения.

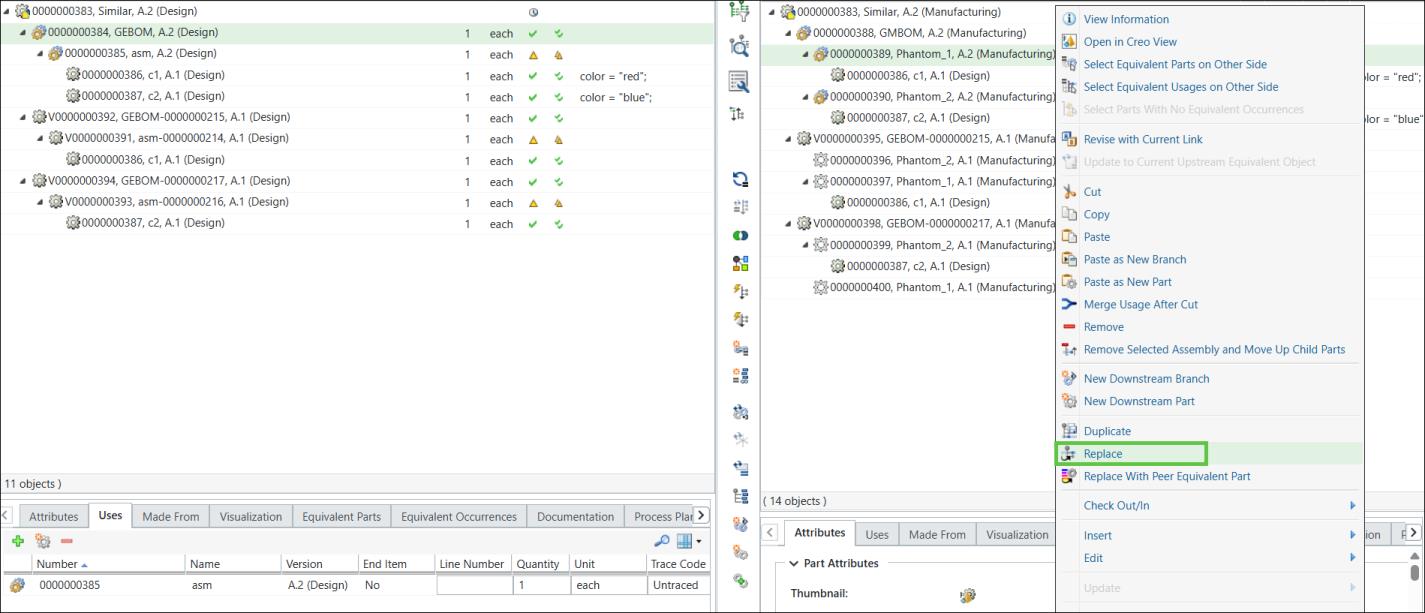

2. Выберите деталь 0000000389, Phantom_1 (Manufacturing), присутствующую в базовой производственной ведомости материалов 0000000388, GMBOM, (Manufacturing) в дочернем представлении. Щелкните правой кнопкой мыши и выберите Заменить.

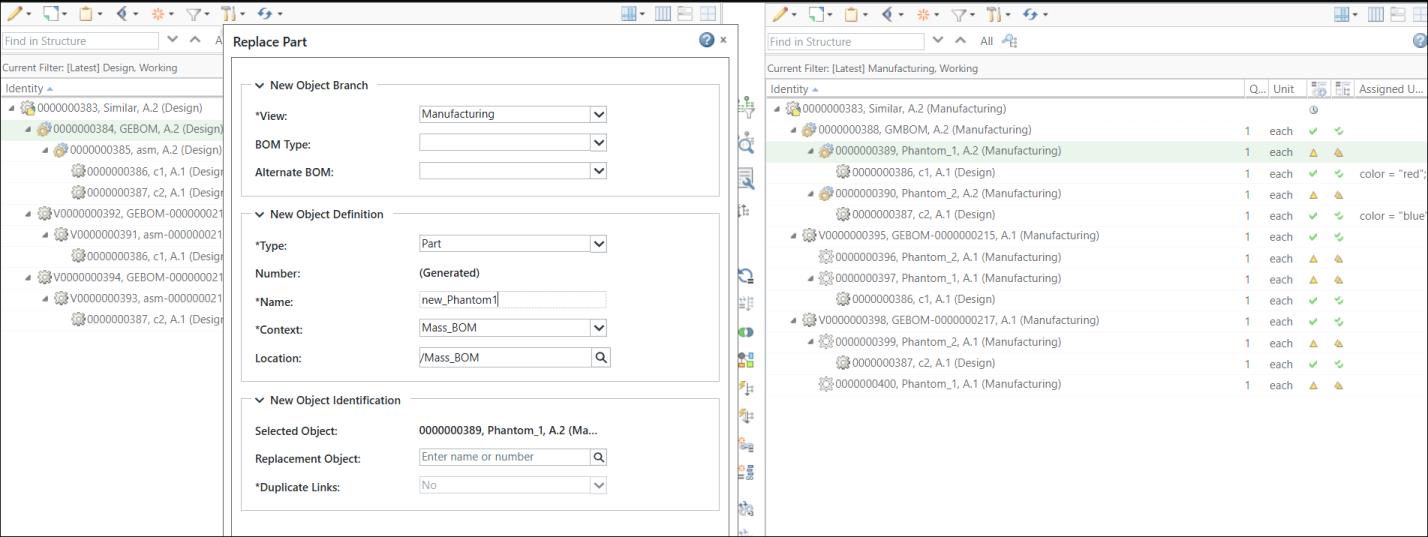

Откроется диалоговое окно Заменить деталь.
3. В поле Наименование введите наименование заменяемой детали. Например, new_Phantom1.

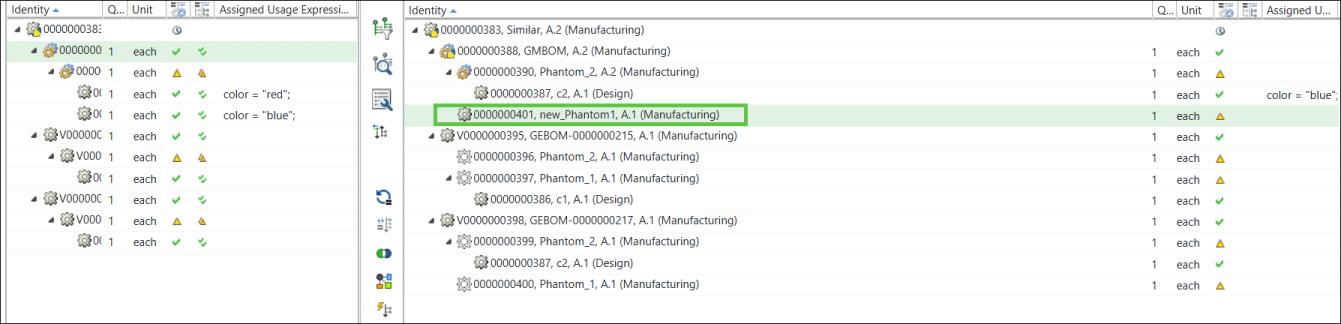

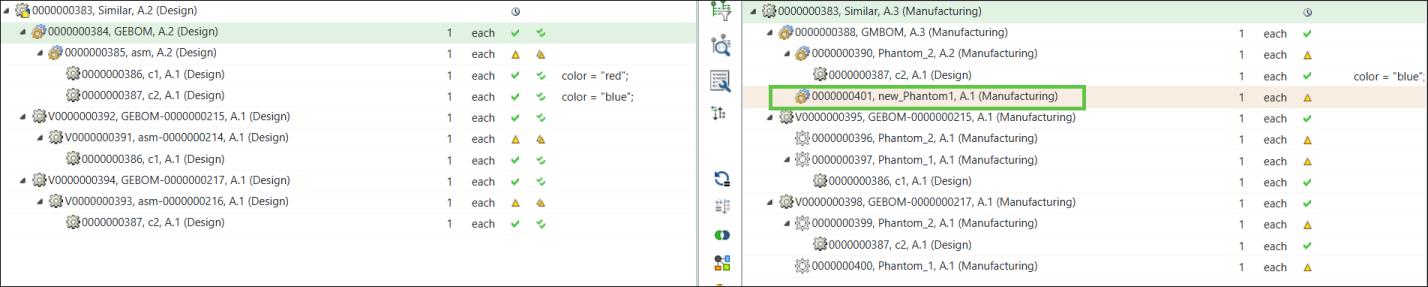

4. Нажмите кнопку OK. Откроется диалоговое окно Заменить деталь. Неконфигурируемая деталь 0000000401, new_Phantom (Manufacturing) добавляется под деталью 0000000388, GMBOM, (Manufacturing).
5. Преобразуйте неконфигурируемую деталь в конфигурируемую в соответствии с требованием внесения тех же изменений на замену в производственных ведомостях материалов исполнений.

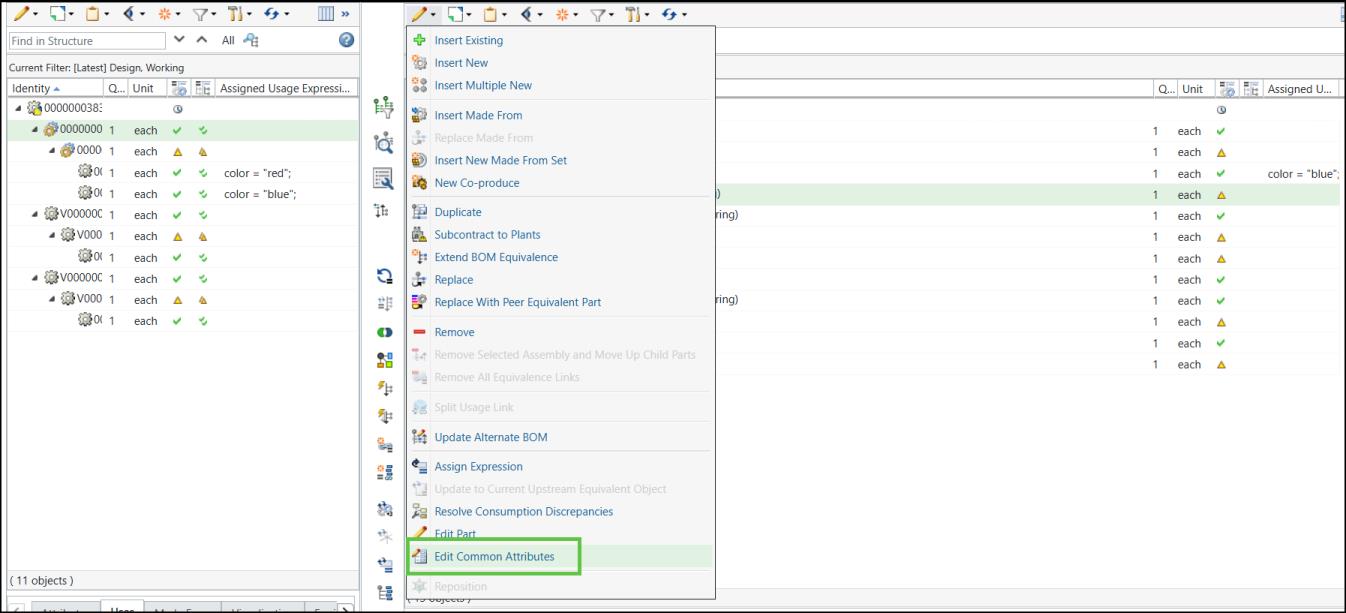

Выберите неконфигурируемую деталь 0000000401, new_Phantom (Manufacturing) в дочернем представлении и выберите команду
Правка > .
Правка > .

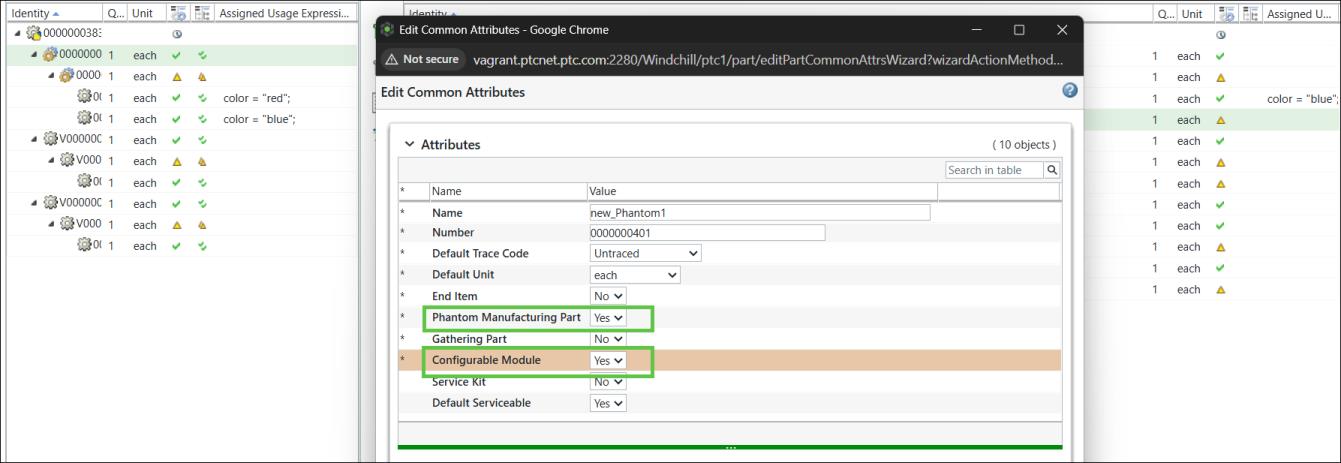

6. Откроется диалоговое окно Править общие атрибуты. Измените значение атрибутов Фантомная технологическая деталь и Конфигурируемый узел на Да.

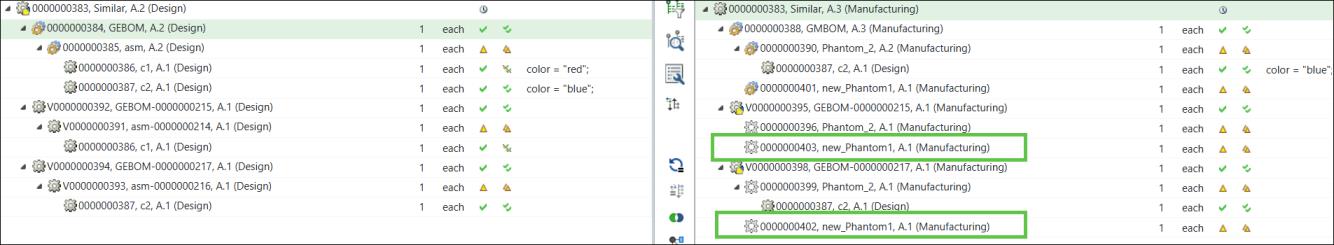

7. Нажмите кнопку OK, чтобы закрыть диалоговое окно Править общие атрибуты. В преобразователе вед. материалов появится обновленная структура:
8. Инициируйте действие Обновить массовые дочерние вед. материалов.

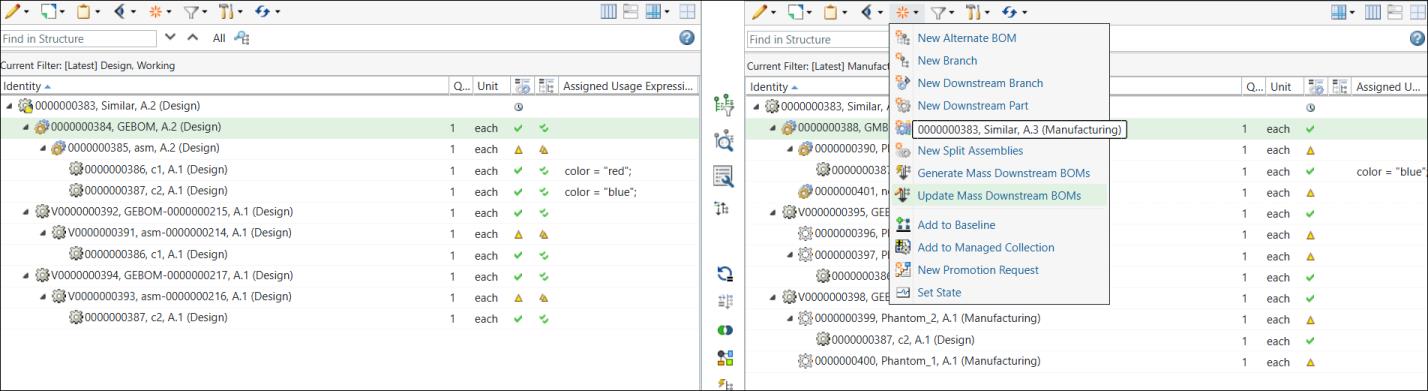

Выберите базовую производственную ведомость материалов 0000000388, GMBOM, (Manufacturing) в дочернем представлении и щелкните команду
Создать/добавить >
Обновить массовые дочерние ведомости материалов.
Создать/добавить > Обновить массовые дочерние ведомости материалов.
9. При инициировании действия Обновить массовые дочерние ведомости материалов отображается следующее сообщение:
Обновить массовые дочерние ведомости материалов отображается следующее сообщение:
Щелкните Продолжить.

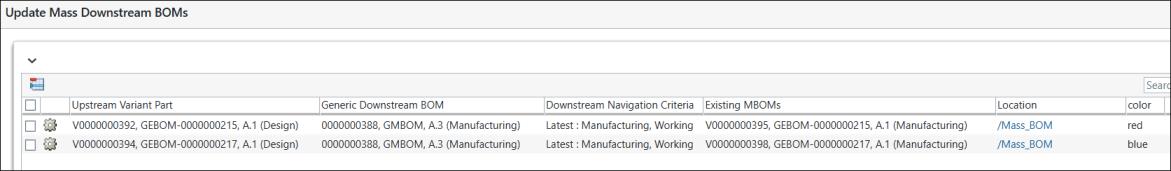

10. Откроется диалоговое окно Обновить массовые дочерние вед. материалов, содержащее следующую информацию.
11. Нажмите кнопку Готово. Диалоговое окно Обновить массовые дочерние ведомости материалов закроется. Система обновляет все производственные ведомости материалов исполнения на основании изменений, внесенных в структуру базовой производственной ведомости материалов.
