Пример использования 4. Использование с разными номерами позиций
Можно создать технологический процесс исполнения для тех же случаев использования детали с разными номерами позиций.

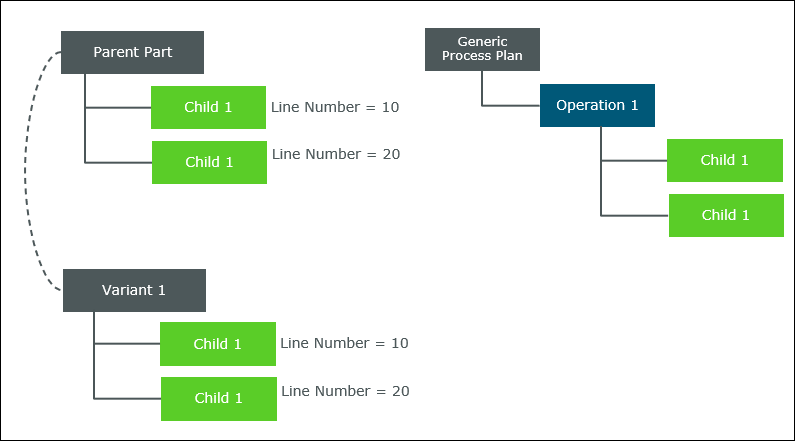

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Generic Process Plan - технологический процесс, связанный с Parent Part.
• Два различных использования детали Child 1 добавлены для Parent Part. Использования имеют значения атрибута Номер позиции, равные 10 и 20 соответственно.
• Операция добавлена в Generic Process Plan. Два различных использования детали Child 1 назначены для Operation 1.
• Variant 1 - это исполнение, созданное из Parent Part. Дополнительные сведения о создании исполнений и управлении ими см. в разделе Создание исполнений и управление ими.
• Variant 1 имеет два различных использования связанной с ним детали Child 1.
Необходимо выполнить следующие действия.
1. Откройте Generic Process Plan в браузере технологического процесса.
2. На вкладке Структура браузера технологического процесса щелкните правой кнопкой мыши Generic Process Plan и выберите Сохранить как для исполнения. Откроется диалоговое окно Сохранить как для исполнения.
3. В поле Наименование введите Process Plan 1.
4. В списке Исполнение выберите Variant 1.
5. Нажмите кнопку ОК. Система создает следующее новое исполнение технологического процесса Process Plan 1:
 | Невозможно создать технологический процесс исполнения, если значения атрибута Номер позиции совпадают или значения атрибута Номер позиции не заданы. При попытке создать технологический процесс исполнения в таком сценарии появляется сообщение об ошибке. |
