Создание смещения
Используйте действие
"Сместить" на вкладке Визуализация преобразователя вед. материалов, чтобы сместить выбранную сборку или деталь. Это действие доступно в родительском и дочернем представлениях.
"Сместить" на вкладке Визуализация преобразователя вед. материалов, чтобы сместить выбранную сборку или деталь. Это действие доступно в родительском и дочернем представлениях.Выполните следующие шаги, чтобы сместить сборку или деталь.
1. Откройте деталь или сборку в преобразователе вед. материалов. Структура дерева в родительском и дочернем представлениях и соответствующие данные визуализации загружаются в преобразователь ведомости материалов.
2. Выберите деталь или сборку на вкладке Визуализация или в структуре ведомости материалов.
3. На панели инструментов вкладки Визуализация щелкните команду "Смещение".

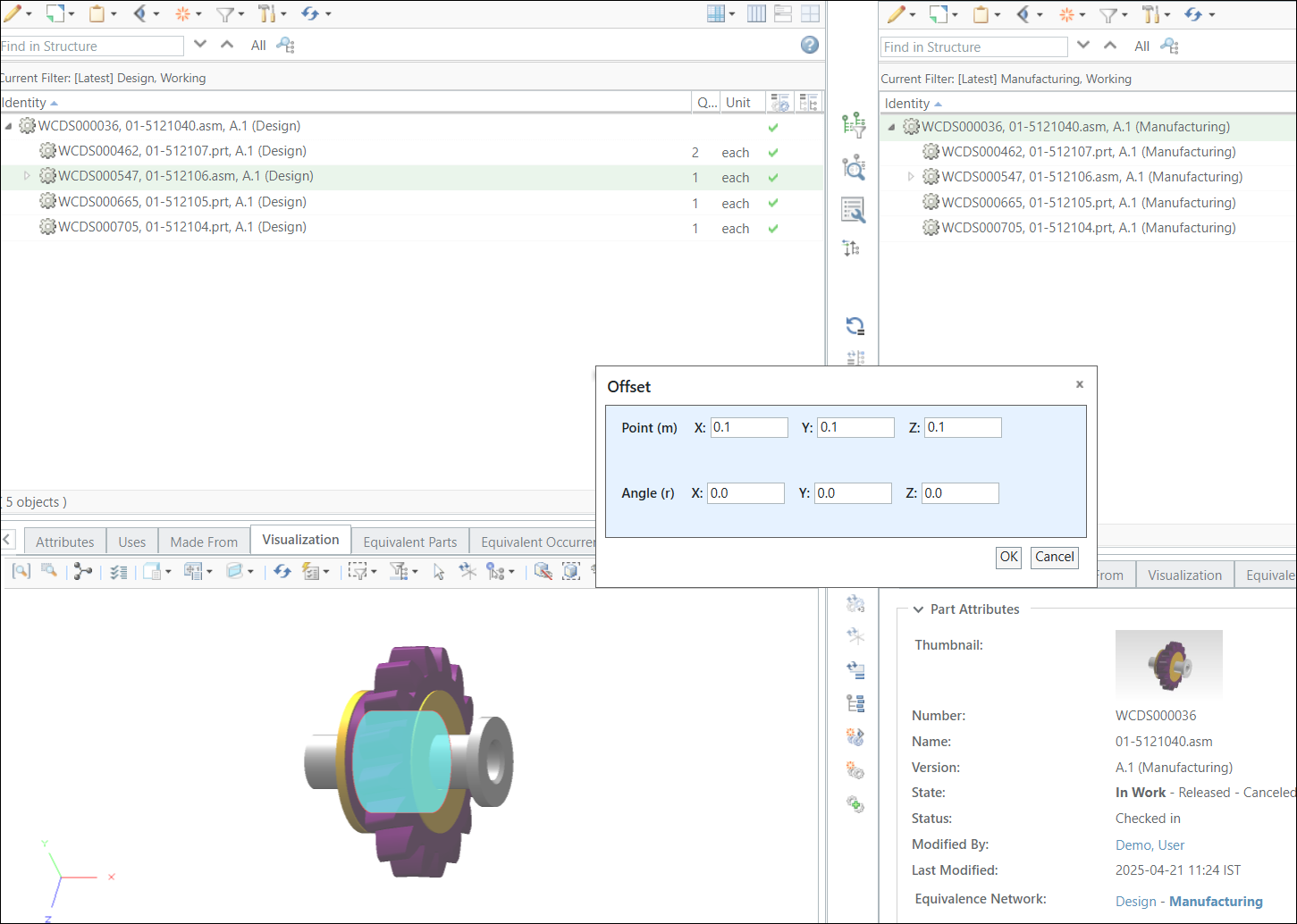

"Смещение".4. Откроется диалоговое окно Смещение.
5. Введите в диалоговом окне Смещение соответствующие значения.
6. Нажмите кнопку OK. Диалоговое окно Смещение закроется, и система сместит выбранную сборку или деталь на вкладке Визуализация. Это действие смещает выбранную деталь или сборку относительно ее текущего положения.
 | При смещении создается временный эффект для целей визуализации. Эффект смещения можно убрать, сбросив значения в диалоговом окне Смещение или обновив структуру. |
