Вкладка "Сделано из"
Для выбранного в структуре объекта на вкладке Сделано из отображаются таблицы Сделано из, Структура совместного производства и Комплектующие.
Таблица "Сделано из"
В таблице Сделано из отображаются детали "Сделано из", связанные с выбранной деталью или набором "Сделано из". Можно просмотреть в таблице атрибуты исходных деталей, такие как наименование, обозначение, версия и т. п. Можно также править атрибуты, такие как номер позиции, количество, единица измерения и другие. Значения номера строки должны быть уникальными для деталей "Сделано из", находящихся на одном уровне с завершенной деталью или деталью из набора "Сделано из".
 | Если отслеживание выполняется с помощью извещения об изменении, можно просмотреть дополнительные атрибуты, такие как событие, инициированное для связи "Сделано из", номер извещения об изменении, используемый для отслеживания события, и действительность связи. Для отображения этих атрибутов необходимо настроить табличное представление. В преобразователе вед. материалов столбцами, доступными в настраиваемом представлении, являются Событие, Изменение и Достоверность. На информационной странице готовой детали эти столбцы именуются как Событие, Авторизация и Достоверность. Дополнительные сведения см. в разделе Отслеживание истории использования исходных деталей. |
Используйте действие
, чтобы удалить исходные детали из таблицы. Это действие удаляет связь между исходной и выбранной деталью. При удалении производственного сырья или исходной детали итерация родительской детали не выполняется.
, чтобы удалить исходные детали из таблицы. Это действие удаляет связь между исходной и выбранной деталью. При удалении производственного сырья или исходной детали итерация родительской детали не выполняется.Таблица "Структура совместного производства"

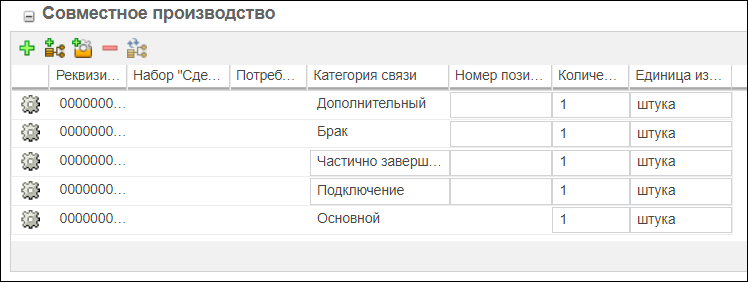

В таблице Структура совместного производства отображаются основные и дополнительные детали, связанные с выбранным объектом совместного производства. Если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce задано значение false, использования деталей "Сделано из" объединяются для создания использований совместного производства. Если задано значение true, их можно добавить вручную с помощью действия
.
.В столбце Категория связи детали классифицируются как основные, дополнительные, брак, частично завершенные и монтажные.
| | Чтобы просмотреть столбец Категория связи в окне выбора дерева в браузере технологического процесса, настройте табличное представление. Дополнительные сведения см. в разделе Настройка табличных представлений. |
Если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce установлено значение false, в столбце Набор "Сделано из" перечисляются альтернативные наборы, относящиеся к соответствующим основной или дополнительным деталям, связанным с объектом совместного производства. Можно добавить номер позиции только для дополнительных деталей и использования деталей. Значения номеров строк в сборке совместного производства должны быть уникальными.
По умолчанию значения величины и единицы для основной и дополнительной деталей равны 1 и "шт." соответственно. Использования показывают значения по умолчанию, отображаемые в дереве ведомости материалов. Значения можно править для основных деталей, дополнительных деталей и использований. Однако если для этого свойства задано значение false, править значения для совместного производства невозможно.
При заданном значении false количество использований совместного производства рассчитывается на основе количества использований в структуре основной или дополнительной детали и количества, указанного для основной или дополнительной связи совместного производства. Например, объект совместного производства потребляет 2 шт. основной детали, которая содержит 4 использования детали "Сделано из", и 2 шт. дополнительной детали, которая содержит 6 использований той же самой детали "Сделано из". Отображаемое количество использований для этой детали равно 20, т. е. представляет собой сумму 8 использований основной детали и 12 дополнительной детали.
Если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce установлено значение false, в столбце Потребление отображается процент использования каждого использования совместного производства, потребляемый основными и дополнительными деталями. Например, если основная и дополнительная детали потребляют соответственно 4 и 6 использований детали "Сделано из", то в столбце отображается <обозначение основной детали> (40.00 %); <обозначение дополнительной детали> (60.00 %). Если для свойства установлено значение true, столбец Потребление отображается пустым. Эти значения можно добавлять соответствующим образом.
В таблице Структура совместного производства отображаются следующие действия:
•
(добавить элемент совместного производства) - добавляет дополнительную деталь в объект совместного производства. Это действие открывает диалоговое окно Добавить элемент совместного производства, в котором можно выполнить поиск требуемой детали, указав соответствующие критерии поиска. Нельзя добавить деталь или другую ревизию детали, уже связанную с объектом совместного производства.
(добавить элемент совместного производства) - добавляет дополнительную деталь в объект совместного производства. Это действие открывает диалоговое окно Добавить элемент совместного производства, в котором можно выполнить поиск требуемой детали, указав соответствующие критерии поиска. Нельзя добавить деталь или другую ревизию детали, уже связанную с объектом совместного производства.• Добавить использование совместного производства - добавляет использование совместного производства для выбранного объекта совместного производства. Это действие доступно, только если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce задано значение true. Это действие открывает диалоговое окно Добавить использование совместного производства, в котором можно выполнить поиск требуемой детали, указав соответствующие критерии поиска. Одни и те же использования можно добавлять в объект совместного производства несколько раз. Однако нельзя добавить основную или дополнительную деталь, которая уже связана с объектом совместного производства.
- добавляет использование совместного производства для выбранного объекта совместного производства. Это действие доступно, только если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce задано значение true. Это действие открывает диалоговое окно Добавить использование совместного производства, в котором можно выполнить поиск требуемой детали, указав соответствующие критерии поиска. Одни и те же использования можно добавлять в объект совместного производства несколько раз. Однако нельзя добавить основную или дополнительную деталь, которая уже связана с объектом совместного производства.Добавленные детали отображаются в таблице Структура совместного производства и в дереве ведомости материалов. По умолчанию добавленные детали помечаются как Частично завершено в столбце Категория связи. Можно изменить категорию на Подключение, чтобы обозначить монтажную деталь. Монтажные детали используются в производстве объекта совместного производства, но не преобразуются в процессе.
• Добавить бракованную деталь
- добавляет в структуру объекта совместного производства деталь в виде брака. Брак содержит материалы, оставшиеся после производственного процесса, которые можно переработать и повторно использовать в процессе.
- добавляет в структуру объекта совместного производства деталь в виде брака. Брак содержит материалы, оставшиеся после производственного процесса, которые можно переработать и повторно использовать в процессе.Это действие доступно, только если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce задано значение true. Это действие открывает диалоговое окно Добавить бракованную деталь, в котором можно выполнить поиск требуемой детали, указав соответствующие критерии поиска. Добавленные детали отображаются в таблице Структура совместного производства и в структуре ведомости материалов. Детали помечаются как Брак в столбце Категория связи.
• (удалить выбранное) - удаляет дополнительную деталь из объекта совместного производства. Однако основную деталь удалить нельзя. Если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce установлено значение true, можно также удалить использование совместного производства.
(удалить выбранное) - удаляет дополнительную деталь из объекта совместного производства. Однако основную деталь удалить нельзя. Если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce установлено значение true, можно также удалить использование совместного производства.• Обновить потребление
- обновляет проценты потребления выбранного использования совместного производства в столбце Потребление. Использование распределяется между основными, дополнительными и бракованными деталями. Для запуска этого действия можно также щелкнуть правой кнопкой мыши и выбрать пункт Обновить потребление. Действие доступно, только если для свойства manageIndependentCoproduce задано значение true. Нельзя одновременно обновить потребление нескольких использований.
- обновляет проценты потребления выбранного использования совместного производства в столбце Потребление. Использование распределяется между основными, дополнительными и бракованными деталями. Для запуска этого действия можно также щелкнуть правой кнопкой мыши и выбрать пункт Обновить потребление. Действие доступно, только если для свойства manageIndependentCoproduce задано значение true. Нельзя одновременно обновить потребление нескольких использований.Это действие открывает диалоговое окно Обновить потребление, в котором можно править проценты потребления для основных, дополнительных и бракованных деталей. Допустимо любое число от 0 до 100, содержащее не более 2 десятичных разрядов. Суммарный процент потребления для использования совместного производства не должен превышать 100.
• Обновить структуру совместного производства
- обновляет использования совместного производства в таблице в соответствии с обновлениями, внесенными в структуры основных и дополнительных деталей. Это действие доступно, только если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce задано значение false. Действие обновляет таблицу с использованием совместного производства, добавленного в структуру ведомости материалов или удаленного из нее. Оно также обновляет потребление и количество использований совместного производства на основе изменений, внесенных в количество основных и/или дополнительных деталей и потомков основных или дополнительных деталей. Появится сообщение с запросом подтверждения для обновления структуры совместного производства при использовании этого действия. Нажмите кнопку OK для продолжения.
- обновляет использования совместного производства в таблице в соответствии с обновлениями, внесенными в структуры основных и дополнительных деталей. Это действие доступно, только если для свойства com.ptc.windchill.mpml.coproduce.manageIndependentCoproduce задано значение false. Действие обновляет таблицу с использованием совместного производства, добавленного в структуру ведомости материалов или удаленного из нее. Оно также обновляет потребление и количество использований совместного производства на основе изменений, внесенных в количество основных и/или дополнительных деталей и потомков основных или дополнительных деталей. Появится сообщение с запросом подтверждения для обновления структуры совместного производства при использовании этого действия. Нажмите кнопку OK для продолжения.Таблица "Комплектующие"
В таблице Комплектующие отображается иерархия деталей, образующих готовую деталь. Иерархия начинается с выбранных детали "Сделано из" или набора "Сделано из" и заканчивается первой частично завершенной или завершенной деталью.
Для выбранного объекта совместного производства или его использования отображаются соответствующие основные и дополнительные детали.
Отображаемые детали можно экспортировать в формат XLSX-файлов с помощью действия Экспортировать список в файл в меню Действия.
