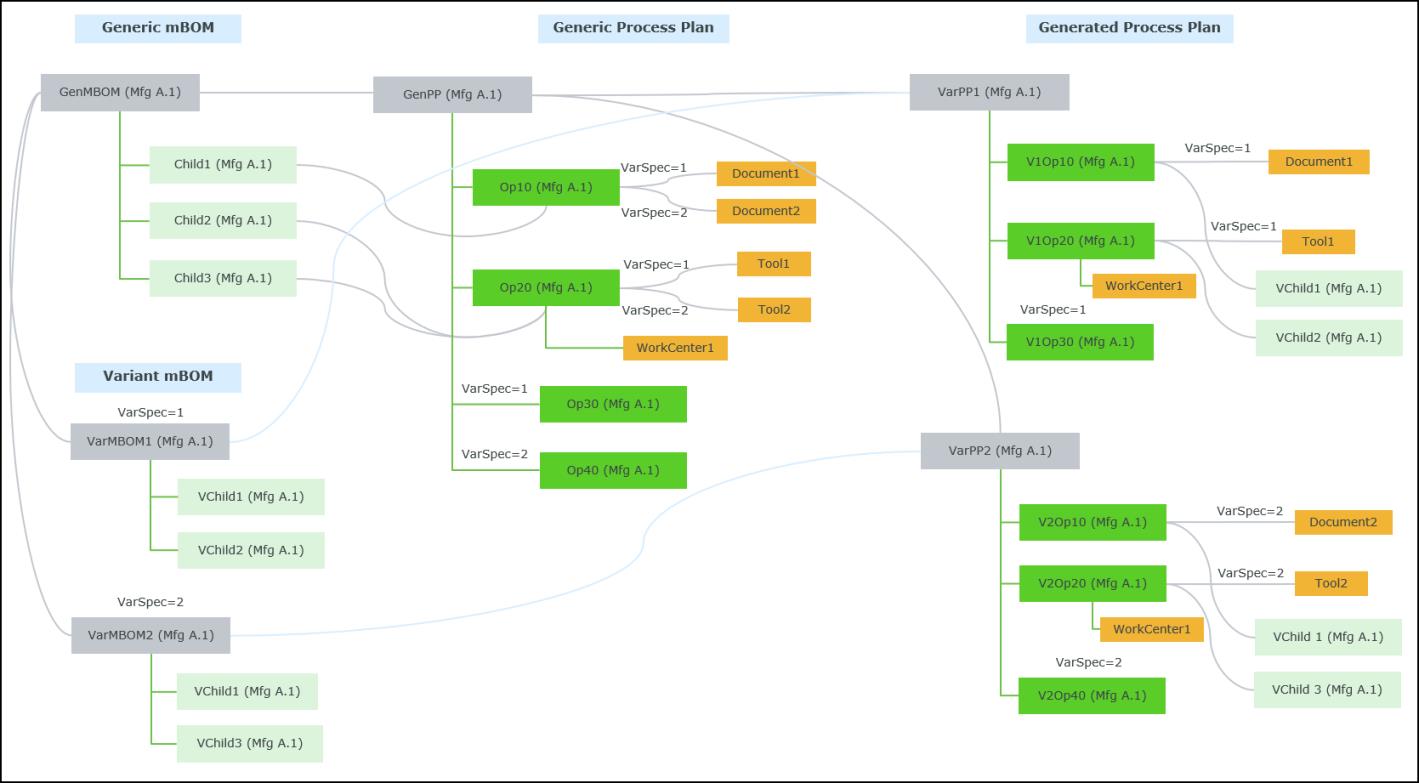

Структура сгенерированного технологического процесса
Базовая производственная ведомость материалов GenMBOM связывается с базовым технологическим процессом GenPP. У базовой производственной ведомости материалов имеются две производственные ведомости материалов исполнения VarMBOM1 и VarMBOM2 со спецификациями исполнения VarSpec=1 и VarSpec=2 соответственно.
В GenPP операции Op10 и Op20 связываются с документами и инструментами через спецификации исполнения, которые используются для определения структуры сгенерированного технологического процесса. Операции, связи, назначения и атрибуты переносятся из базового технологического процесса и производственной ведомости материалов исполнения на основе спецификаций исполнения.
Создаются два сгенерированных технологических процесса, VarPP1 и VarPP2, по одному для каждой производственной ведомости материалов исполнения.
Структура VarPP1 (GenPP + VarMBOM1):
Объекты из GenPP обрабатываются следующим образом:
• Op10 и Op20 переносятся в VarPP1, поскольку для этих операций не определена логика.
• Op30 переносится в VarPP1, поскольку связанной с VarMBOM1 спецификацией исполнения является VarSpec=1.
• Только Document1 и Tool1 переносятся в VarPP1, поскольку связанной с VarMBOM1 спецификацией исполнения является VarSpec=1.
• Рабочий центр WorkCenter1 переносится в VarPP1, поскольку для него не определена логика.
Объекты из VarMBOM1 обрабатываются следующим образом:
• Child1 назначается операции Op10 в GenPP. Таким образом, эквивалентная производственная ведомость материалов исполнения VChild1 назначается операции V1Op10 в VarPP1.
• Аналогично эквивалентная производственная ведомость материалов исполнения Child2, VChild2, назначается операции V1Op20.
Структура VarPP2 (GenPP + VarMBOM2):
Объекты из GenPP обрабатываются следующим образом:
• Op10 и Op20 переносятся в VarPP2, поскольку для этих операций не определена логика.
• Op40 переносится в VarPP2, поскольку связанной с VarMBOM2 спецификацией исполнения является VarSpec=2.
• Только Document2 и Tool2 переносятся в VarPP2, поскольку связанной с VarMBOM2 спецификацией исполнения является VarSpec=2.
• Рабочий центр WorkCenter1 переносится в VarPP2, поскольку для него не определена логика.
Объекты из VarMBOM2 обрабатываются следующим образом:
• Child1 назначается операции Op10 в GenPP. Таким образом, эквивалентная производственная ведомость материалов исполнения VChild1 назначается операции V2Op10 в VarPP2.
• Аналогично эквивалентная производственная ведомость материалов исполнения Child3, VChild3, назначается операции V2Op20.
