Пример использования 4. Без преобразования вед. материалов на основе типа детали

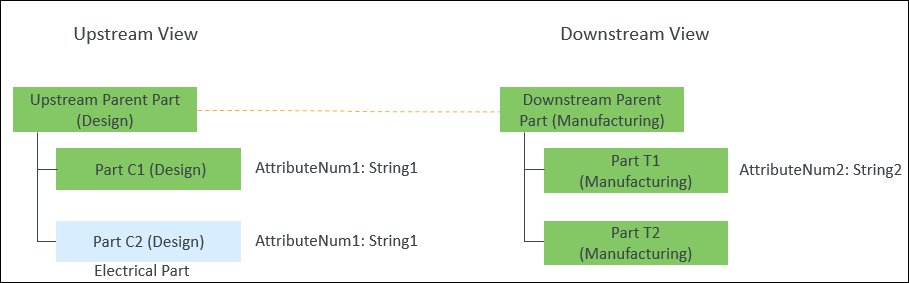

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
• Все детали в структуре, за исключением Part C2 (Design), имеют тип детали wt.part.WTPart.
• Part C2 (Design) в структуре имеет тип детали ElectricalPart.
Чтобы создать дочернюю структуру на основе типов детали, можно указать правила преобразования и реструктурирования, используя файл правил или файл свойств.
Использование файла правил
{
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.usage.AttributeNum1:String1",
"target.part.AttributeNum2:String2"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
},
{
"sourceType": "com.ptc.ElectricalPart",
"doNotTransform": "true"
}
]
}
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.usage.AttributeNum1:String1",
"target.part.AttributeNum2:String2"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
},
{
"sourceType": "com.ptc.ElectricalPart",
"doNotTransform": "true"
}
]
}
Использование файла свойств
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="transformOption=newPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="targetType=wt.part.WTPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=AttributeNum1:String1:AttributeNum2:String2"/>
 | В случае свойств, включающих сопоставление, атрибуты сопоставления, заданные для родительских и дочерних элементов, не должны совпадать. |
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.com.ptc.ElectricalPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.com.ptc.ElectricalPart" value="doNotTransform=true"/>. Это свойство имеет приоритет над другими свойствами.
После инициирования действия
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:• Если система Windchill обнаруживает деталь с атрибутом использования детали AttributeNum1, для которого задано значение String1, обнаруженная деталь добавляется в дочернюю структуру как новая деталь под деталью, у которой тип детали wt.part.WTPart, а для атрибута использования детали AttributeNum2 задается значение String2.
• Если система Windchill обнаруживает деталь с типом детали ElectricalPart, деталь не добавляется под любой деталью в дочерней структуре.

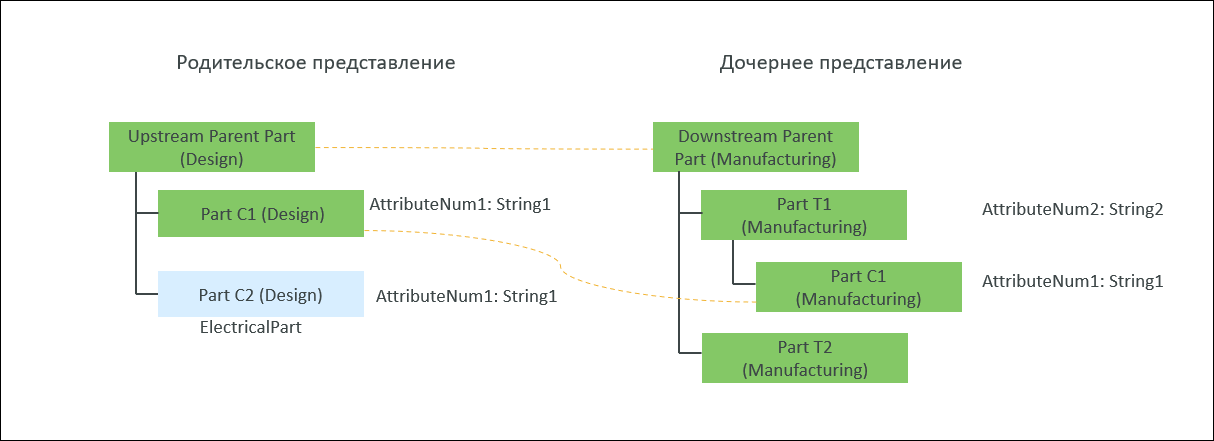

В преобразователе вед. материалов появится следующая структура:
• Part C1 (Manufacturing) добавляется как новая деталь под Part T1 (Manufacturing), поскольку Part T1 (Manufacturing) соответствует критериям, заданным в свойстве.
• Part C2 (Design) имеет атрибут использования детали AttributeNum1 со значением String1. Однако деталь не добавляется в дочернюю структуру, поскольку является электрической деталью. В этом случае <AddToPropertyname="com.ptc.windchill.associativity.reconciliation.addusage.com.ptc.ElectricalPart" value="doNotTransform=true"/> имеет приоритет над другими свойствами.
