Пример использования 2. Генерирование дочерней структуры на основе атрибута использования детали

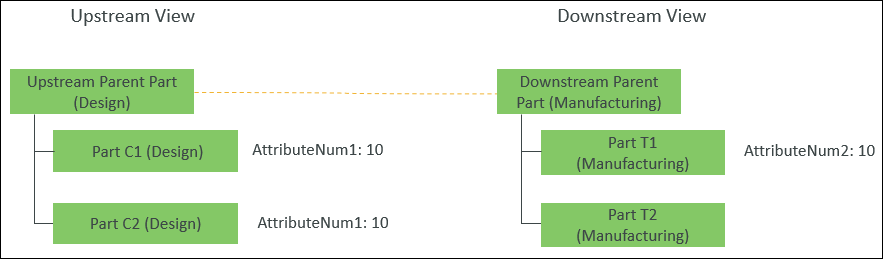

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
• Все детали в структуре имеют тип детали wt.part.WTPart.
Чтобы создать дочернюю структуру на основе атрибутов использования детали, можно указать правила преобразования и реструктурирования, используя файл правил или файл свойств.
Использование файла правил
{
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.usage.AttributeNum1:10",
"target.usage.AttributeNum2:10"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
}
]
}
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.usage.AttributeNum1:10",
"target.usage.AttributeNum2:10"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
}
]
}
Использование файла свойств
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" value="targetType=wt.part.WTPartUsageLink"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" value="transformOption=newPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPartUsageLink" value="attributeMapping.rule1=AttributeNum1:10:AttributeNum2:10"/>
В случае свойств, включающих сопоставление, атрибуты сопоставления, заданные для родительских и дочерних элементов, не должны совпадать.
После инициирования действия
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:• Если система Windchill обнаруживает деталь с заданным для атрибута использования детали AttributeNum1 значением 10, обнаруженная деталь добавляется в дочернюю структуру как новая деталь под деталью, для которой задан тип wt.part.WTPart, а для атрибута использования детали AttributeNum2 задано значение 10.
 | Указанное значение может иметь тип строки или числа. |

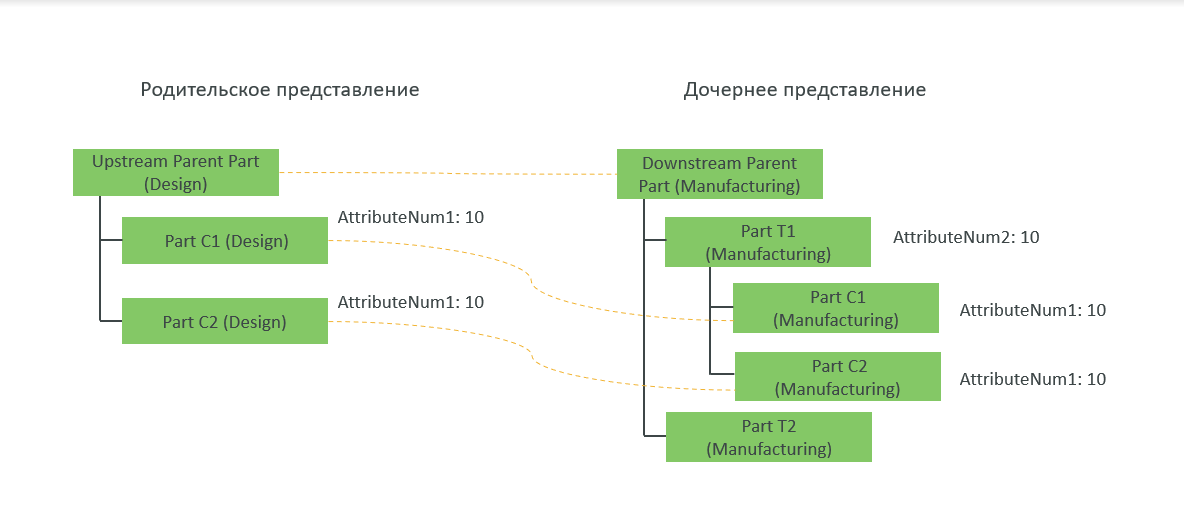

В преобразователе вед. материалов появится следующая структура:
Part C1 (Manufacturing) и Part C2 (Manufacturing) добавляются как новые детали под деталью Part T1 (Manufacturing). Это вызвано тем, что Part T1 (Manufacturing) удовлетворяет указанным критериям.
