Пример использования 11. Генерация дочерней структуры для объектов с совпадающими значениями

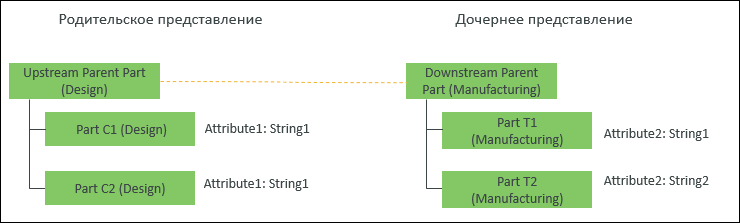

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
• Все детали в структуре имеют тип детали wt.part.WTPart.
Чтобы создать дочернюю структуру для сущностей, имеющих такое же значение, можно указать правила преобразования и реструктурирования, используя файл правил или файл свойств.
Использование файла правил
{
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.part.AttributeNum1",
"target.part.AttributeNum1"
],
[
"source.part.AttributeNum2",
"target.part.AttributeNum2"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newBranch"
}
]
}
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.part.AttributeNum1",
"target.part.AttributeNum1"
],
[
"source.part.AttributeNum2",
"target.part.AttributeNum2"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newBranch"
}
]
}
Использование файла свойств
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации.
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="transformOption=newBranch"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="targetType=wt.part.WTPart"/>
Если необходимо сопоставить одно и то же значение, укажите наименование атрибута, отделив одно от другого двоеточием.
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=AttributeNum1:AttributeNum1"/>.
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule2=AttributeNum2:AttributeNum2"/>.
После инициирования действия
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:• Если какая-то деталь со значением атрибута AttributeNum1 соответствует дочерней целевой детали с тем же значением атрибута AttributeNum1, то родительская деталь будет добавлена как новая ветвь в соответствующую целевую дочернюю деталь.
• Если какая-то деталь со значением атрибута AttributeNum2 соответствует дочерней целевой детали с тем же значением атрибута AttributeNum2, то родительская деталь будет добавлена как новая ветвь в соответствующую целевую дочернюю деталь.

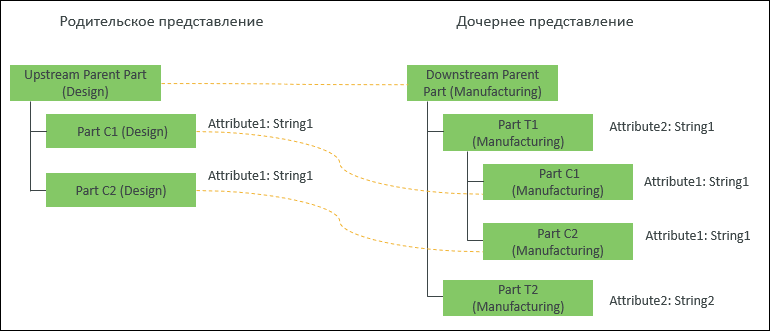

В преобразователе вед. материалов появится следующая структура:
Согласно указанным критериям детали Part C1 (Manufacturing) и Part C2 (Manufacturing) добавляются как новые в Part T1 (Manufacturing) и Part T2 (Manufacturing) соответственно.
