Пример использования 1. Генерирование дочерней структуры на основе атрибута детали.

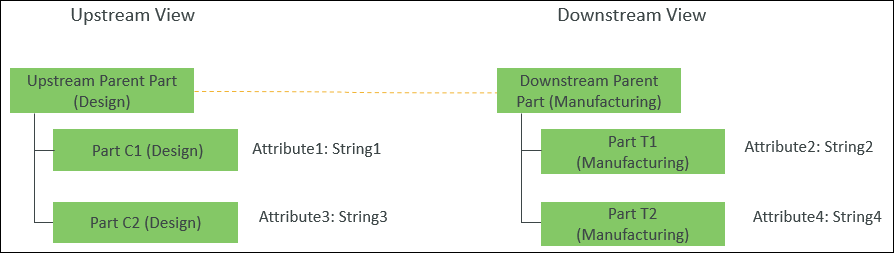

Обратите внимание, что в преобразователе вед. материалов присутствует следующая структура:
• Связь эквивалентности существует между Upstream Parent Part (Design) и Downstream Parent Part (Manufacturing).
• Все детали в структуре имеют тип детали wt.part.WTPart.
Чтобы создать дочернюю структуру на основе атрибутов детали, можно указать правила преобразования и реструктурирования, используя файл правил или файл свойств.
Использование файла правил
{
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.part.Attribute1:String1",
"target.part.Attribute2:String2"
],
[
"source.part.Attribute3:String3",
"target.part.Attribute4:String4"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
}
]
}
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"newAttributeMappings": [
[
"source.part.Attribute1:String1",
"target.part.Attribute2:String2"
],
[
"source.part.Attribute3:String3",
"target.part.Attribute4:String4"
]
],
"targetType": "wt.part.WTPart",
"transformOption": "newPart"
}
]
}
Использование файла свойств
1. Откройте файл associativity.properties.xconf в папке Windchill/codebase/com/ptc/core/foundation/associativity.
2. Добавьте следующие правила реструктуризации в файл associativity.properties.xconf:
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="transformOption=newPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="targetType=wt.part.WTPart"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule1=Attribute1:String1:Attribute2:String2"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart" value="attributeMapping.rule2=Attribute3:String3:Attribute4:String4"/>.
В случае свойств, включающих сопоставление, атрибуты сопоставления, заданные для родительских и дочерних элементов, не должны совпадать.
После инициирования действия
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:
с выбранной деталью в родительской структуре система Windchill проходит по структуре ниже выбранной детали. Эта конфигурация обеспечивает следующее:• Если система Windchill обнаруживает деталь с атрибутом детали Attribute1, для которого задано значение String1, обнаруженная деталь добавляется в дочернюю структуру как новая деталь под деталью, у которой для атрибута Attribute2 задано значение String2 и тип детали wt.part.WTPart.
• Если система Windchill обнаруживает деталь с атрибутом детали Attribute3, для которого задано значение String3, обнаруженная деталь добавляется в дочернюю структуру как новая деталь под деталью, у которой для атрибута Attribute4 задано значение String4 и тип детали wt.part.WTPart.

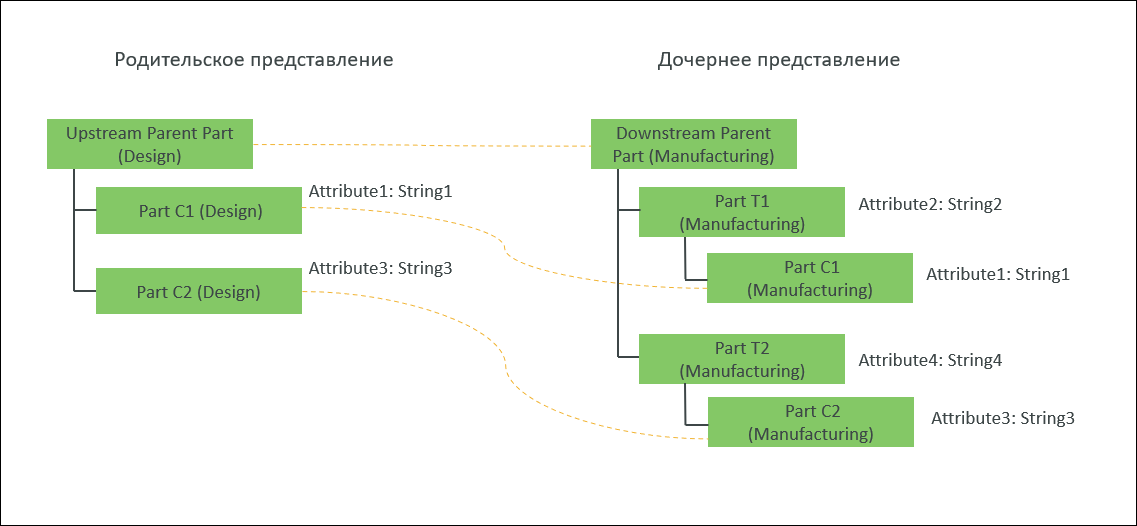

В преобразователе вед. материалов появится следующая структура:
Part C1 (Manufacturing) и Part C2 (Manufacturing) добавляются как новые детали под деталями Part T1 (Manufacturing) и Part T2 (Manufacturing) соответственно.
