Конструкторский элемент гибкого сборочного производства в производственной ведомости материалов

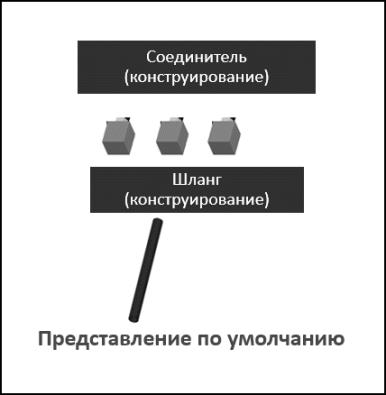

На следующей схеме показано представление по умолчанию деталей Base (Основание) и Hose (Шланг).

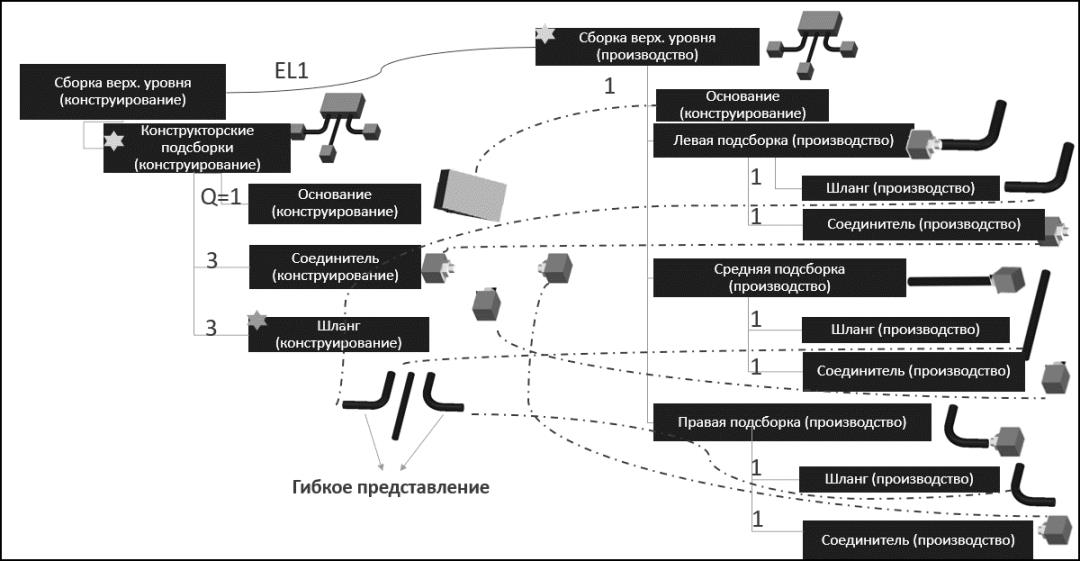

На следующей схеме показана структура сборки, содержащей детали Base (Основание) и Connector (Соединитель) и гибкую деталь Hose (Шланг). Эти детали собираются для компоновки детали конструкторской подсборки в родительской структуре. Каждое вхождение деталей "Шланг" и "Соединитель" собирается для компоновки подсборок в дочерней структуре. Эти подсборки и деталь "Основание" собираются для создания детали сборки верхнего уровня. Связи эквивалентных вхождений сопоставляют вхождение детали на родительской стороне с ее вхождением на дочерней стороне.
Конструкторская подсборка сохраняет информацию, относящуюся к констр. элементам сборки на родительской стороне. На схеме она обозначается звездочкой (
). Деталь "Шланг", которая не изогнута в представлении по умолчанию, представлена как изогнутая в контексте Design (Конструкция) подсборки. Однако эта подсборка не имеет эквивалентной детали на дочерней стороне. Поскольку деталь сборки верхнего уровня на родительской и дочерней сторонах является общим эквивалентным контекстом для обеих структур, информация, связанная с гибким констр. элементом, сохраняется в детали сборки верхнего уровня на дочерней стороне. Таким образом, при попытке обновить гибкую деталь сборка верхнего уровня берется на изменение.
). Деталь "Шланг", которая не изогнута в представлении по умолчанию, представлена как изогнутая в контексте Design (Конструкция) подсборки. Однако эта подсборка не имеет эквивалентной детали на дочерней стороне. Поскольку деталь сборки верхнего уровня на родительской и дочерней сторонах является общим эквивалентным контекстом для обеих структур, информация, связанная с гибким констр. элементом, сохраняется в детали сборки верхнего уровня на дочерней стороне. Таким образом, при попытке обновить гибкую деталь сборка верхнего уровня берется на изменение.Гибкое представление отображается только в том случае, если для свойства edrload.dynamicstructure.representationasfeaturesource задано значение false при создании производственной ведомости материалов. Если задано значение false, данные заполняются в дочерних узлах, которые используются для отображения гибкого представления в дочерней структуре.
 | В Windchill существуют известные ограничения в констр. элементе гибкого сборочного производства: • Браузер технологического процесса не поддерживает производственный контекст для констр. элемента гибкого сборочного производства. • Система поддерживает связи изображений деталей для конкретных примеров использования. Для всех других сценариев связь изображений в настоящее время недоступна. Поддерживаемые примеры использования включают перечисление всех назначений для многотельных деталей, назначения нагрузок и т. д. Дополнительные сведения см. в разделе Обновления визуализации в браузере технологического процесса (PPB). • Могут возникать проблемы с положением дочерней детали, когда ее абсолютное положение вычисляется посредством умножения ее относительного положения на положение ее родительских деталей в иерархии над деталью, содержащей констр. элемент гибкого сборочного производства. • При отсутствии изменений в геометрии для констр. элемента гибкого сборочного производства на родительской стороне помощь в согласовании может по-прежнему обнаруживать изменение в гибком представлении. Можно выбрать вариант разрешения этого расхождения посредством сравнения визуализации на родительской и дочерней сторонах. • При обновлении дочерней структуры с помощью действия "Генерировать дочернюю структуру", "Синхронизировать ассоциативность структур", Создать альтернативную ведомость материалов обновления, обнаруженные в гибком представлении деталей, не отображаются в дочерней структуре. |
