Эквивалентные использования
Эквивалентное использование предназначено для того, чтобы связать путь использования детали в родительском контексте с путем использования эквивалентной детали в дочернем контексте. Связи эквивалентного использования всегда создаются между использованиями родительской детали и соответствующими им использованиями эквивалентной дочерней детали. Это позволяет отслеживать расхождения между абсолютно эквивалентными использованиями, когда родительское использование перегружается и потребляется в разных местах дочерней структуры.

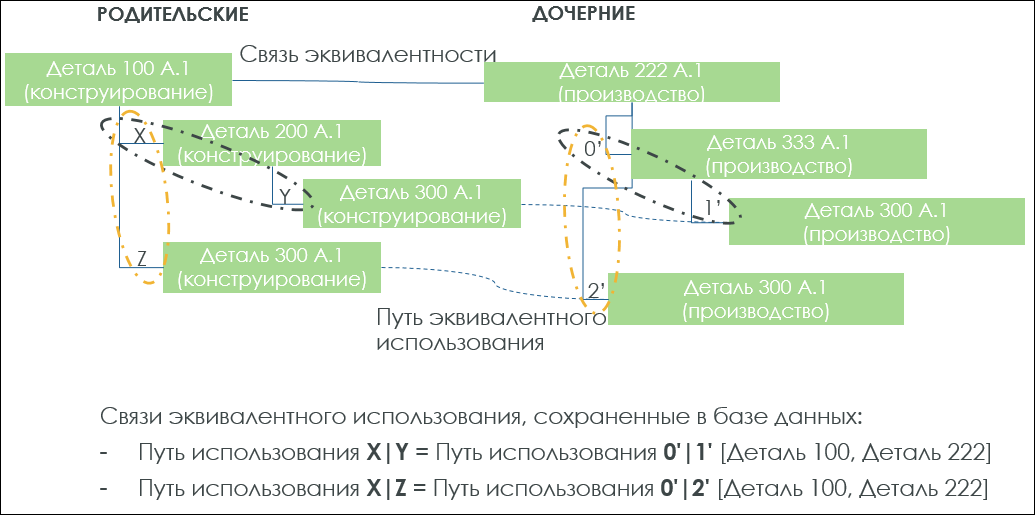

В приведенном выше примере преобразователь вед. материалов рассматривается в режиме использования. Этот пример иллюстрирует эквивалентное использование, существующее между родительской и дочерней структурами.
• Родительская деталь 100 (конструирование) эквивалентна дочерней детали 222 (производство).
• Путь между деталью 100 (конструирование) и деталью 300 (конструирование) сохраняется как путь использования, т. е. X|Y.
• Путь между деталью 222 (производство) и деталью 300 (конструирование) сохраняется как путь использования, т. е. 0’|1’.
• Эти два пути использования связаны вместе связью эквивалентного использования.
Статус эквивалентного использования видим только в режиме использования. Чтобы просмотреть последний статус, на панели инструментов средней панели щелкните значок
. Чтобы просмотреть последний статус при каждом обновлении структуры, необходимо выполнить действие.
. Чтобы просмотреть последний статус при каждом обновлении структуры, необходимо выполнить действие. | Для обновления индикаторов статуса в режиме кэширования требуется больше времени, чем в режиме без кэширования. |
Статус эквивалентного использования отображается с помощью следующих индикаторов:
Статус | Описание |
|---|---|
 | Эквивалентное использование полностью потребляется. |
 | Эквивалентное использование не существует. |
 | Эквивалентное использование повторно используется в родительской сборке. |
 | Информация об эквивалентном использовании не была загружена. |
 | Связь эквивалентного использования существует, но эквивалентное использование не удалось найти. |
 | Эквивалентное использование существует, но связь не разрешена. |
 | Эквивалентное использование потребляется недостаточно. |
 | Эквивалентное использование потребляется избыточно. |
 | Эквивалентное использование существует, но статус эквивалентного использования неизвестен. |
| | • Статус эквивалентного использования отображается только для деталей, которые в текущий момент видимы в родительской и дочерней структурах. • При обновлении родительской или дочерней структуры статус эквивалентного использования отображается пустым. • В случае связей эквивалентного использования "один ко многим", если потребляется одно из использований, а остальные разорваны или находятся в другом контексте, отображается статус .• В случае связи эквивалентного использования "один к одному", если связь разорвана с любой стороны, на другой стороне отображается статус .• В случае пути эквивалентного использования "один к одному", если путь находится в другом контексте, отображается статус . Этот статус отображается, только когда включена настройка Включить кэш структуры. Если эта настройка отключена, отображается статус . |
Связи эквивалентного использования сохраняются при выполнении следующих действий:
• Вырезать или Вставить в дочернюю структуру
• Перетащить из родительской структуры в дочернюю
• Удалить выбранную сборку и переместить дочерние детали вверх
 | Если в родительской структуре вырезать или перетащить эквивалентное использование в другую родительскую деталь, связь эквивалентного использования разрывается. |
