Добавить подстановки расхождения
Чтобы добавить подстановку расхождения, щелкните правой кнопкой мыши изменяемый объект в таблице Изменяемые объекты и выберите команду

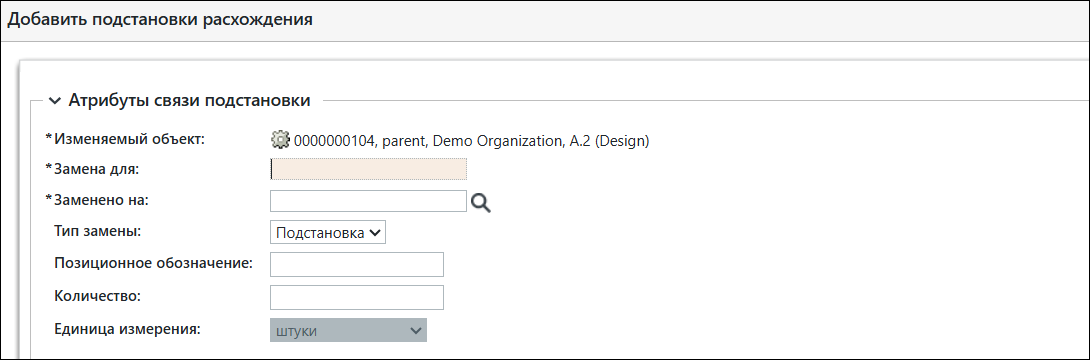

Добавить подстановки расхождения. Откроется страница Добавить подстановки расхождения, отображающая Атрибуты связи подстановки.
Добавить подстановки расхождения. Откроется страница Добавить подстановки расхождения, отображающая Атрибуты связи подстановки.Добавление атрибутов подстановок расхождения и связей подстановки
Страница Добавить подстановки расхождения открывается, если щелкнуть правой кнопкой мыши любой изменяемый объект в таблице Изменяемые объекты для расхождений и выбрать действие Добавить подстановки расхождения.
действие Добавить подстановки расхождения.
На странице отображаются следующие атрибуты связей подстановки.
Атрибут | Описание |
|---|---|
Изменяемые объекты | Показывает изменяемый объект и сведения о нем, где дочерняя деталь будет заменена заменяющей деталью. |
Замена для | Отображаются только дочерние детали, непосредственно связанные с выбранной родительской деталью в структуре первого уровня изменяемого объекта. Например, если у изменяемого объекта есть три дочерние детали первого уровня, будут показаны только эти три детали. |
Заменено на | Указывает заменяющую деталь. Можно просто ввести обозначение детали или использовать значок поиска  , чтобы найти ее в окне Заменено на.Функция поиска детали возвращает детали, расположенные на первом уровне в структуре изменяемого объекта. Если в структуре существует несколько использований дочерней детали, функция быстрого предложения отображает все вхождения этой детали в результатах поиска. Для выбора правильной заменяющей детали можно использовать значения атрибутов "Номер позиции" и "Поисковое обозначение". |
Тип замены | Указывает тип замены. По умолчанию выбран предопределенный тип замены. Это значение можно изменить с помощью списка меню, если определены дополнительные типы замены. Чтобы добавить или определить тип замены подстановки по умолчанию, используйте утилиту Настроить моделируемые перечисления. Дополнительные сведения см. в разделе Утилита "Настроить моделируемые перечисления". |
Позиционное обозначение | Буквенно-цифровой код, который определяет конкретные вхождения детали в сборке. |
Количество | Определяет число заменяющих деталей в сборке. |
Единица измерения | Единица измерения для количества. Выберите единицу из списка; например, штуки. |
После указания подробностей для опций Атрибуты связи подстановки и нажатия кнопки Применить информация добавляется в таблицу Подстановки расхождения.
Нельзя добавлять повторяющуюся запись для одного и того же изменяемого объекта.
