Вкладка "Классификация"
В данном разделе описана поддержка планирования изменений для определения ведомости конструкционных материалов, в которую включаются данные классификации, связанные с версиями детали.

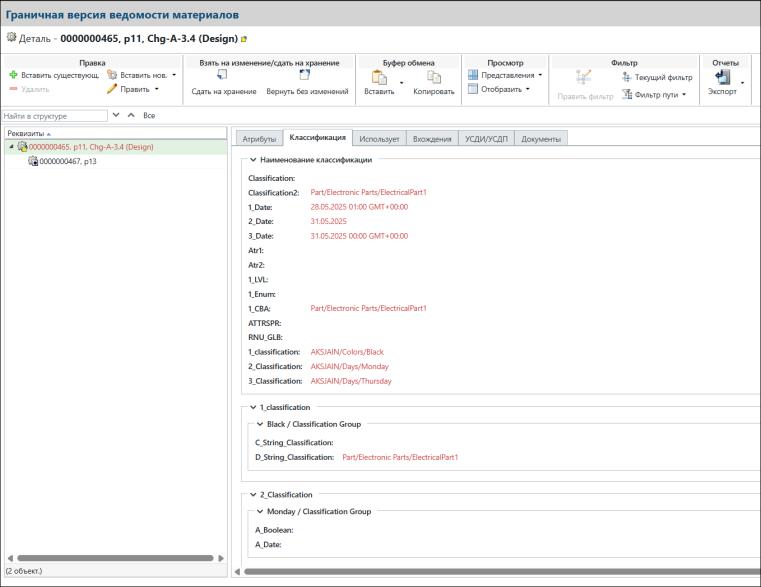

Данные классификации отображаются на вкладке Классификация.
Вкладка Классификация видима, если выбранная деталь является граничной версией вед. материалов. Если выбранная деталь является мастером детали в дереве структуры граничной версии, она будет скрыта. В стандартной версии вкладка отображается после вкладки Атрибуты, но можно изменить последовательность, перетащив вкладку.
 |
Эта вкладка доступна, только если установлен Windchill PartsLink Classification and Reuse. Она видима, даже если деталь не классифицирована.
|
Классификация в Windchill используется для организации классов объектов. Она включает определение объектов, связывание с ними атрибутов и предоставление основы для структур навигации. Классификационная структура представляется в виде дерева, которым можно управлять с помощью различных действий, таких как развертывание, свертывание, вставка, удаление, копирование, вставка, экспорт и импорт узлов. Эта структура важна для эффективной организации различных классов объектов и навигации по ним. Дополнительные сведения см. в разделе Работа с администрированием классификаторов.
Граничная версия ведомости материалов использует для классификации то же взаимодействие с пользователем, что и в Браузере структуры изделия.
С панели инструментов действий граничной версии можно переназначать, добавлять, править или удалять значения опций "Классификационные узлы" и "Атрибуты классификации" на вкладке Классификация. После выполнения этих действий соответствующая деталь в дереве граничной версии подсвечивается красным цветом.
Вкладка Классификация соответствует стандартным методам обработки граничной версии. Слияние граничной версии с версией изменяемого объекта и синхронизация ее с последним выпущенным результирующим объектом выполняются по тем же правилам. Дополнительные сведения см. в разделе Работа с граничной версией.
При удалении полной граничной версии ведомости материалов, включающей родительскую и дочернюю граничные версии, удаляется и информация Классификация.
Описание атрибутов
Вкладка Классификация отображает следующую информацию:
Атрибуты | Описание |
|---|---|
Классификационный узел | Классификационные узлы (или "классы") - это стандартные блоки классификационной структуры. |
Атрибут классификации | Повторно используемый атрибут представляет собой уникальное в масштабах системы свойство, значение которого может быть присвоено экземпляру объекта. |
Цветовой индикатор отслеживания изменений в классификации
После внесения изменений старые и обновленные значения обозначаются следующими цветами.
Цвет | Описание |
|---|---|
Красный | Показывает обновленные значения атрибутов на вкладке Классификация и в дереве структуры. |
Зачеркнутый красный | Показывает старые значения атрибута. |
