Концепция многотельной конструкции
Тело является объектом-контейнером для геометрии. Можно создавать детали, содержащие одно или несколько геометрических тел. Все тела могут обрабатываться отдельно и иметь различные характеристики.
Использование тел в CAD обеспечивает следующие преимущества:
• Можно легко добавить или удалить материал для одиночной готовой детали.
• Можно совместно конструировать детали, геометрия которых тесно связана.
• Можно представлять различные материалы, используемые в одной детали.
Если модель представляет в ведомости конструкционных материалов только одну деталь, можно связать с этой деталью CAD-документ модели с несколькими телами. Однако если модель представляет несколько деталей, рекомендуется использовать методологию эталонной модели. При использовании подхода с эталонной моделью вы начинаете конструировать одиночную модель, но затем сохранять каждую деталь как отдельную модель. В результате между CAD-документами и деталями возникает взаимосвязь один к одному.
Сначала рассмотрим пример, в котором можно использовать возможности многотельного конструирования, что приводит к созданию единой многотельной модели.

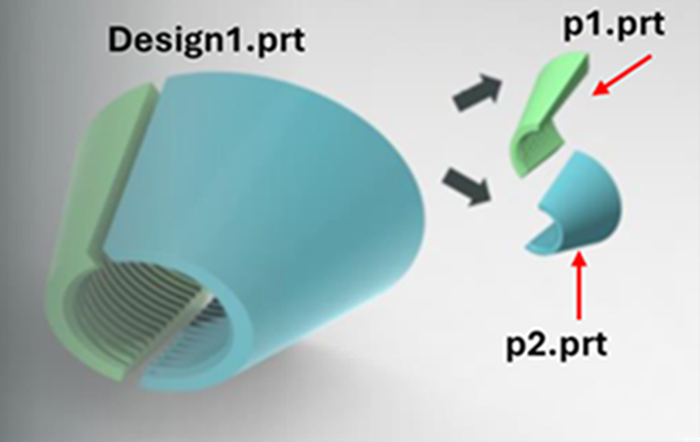

В этом примере две половинки конструируются совместно, так как содержат общую резьбу. После совместного конструирования модель разделяется пополам. Ведомость конструкционных материалов содержит две отдельные половины, каждая из которых имеет свое собственное обозначение детали, p1.prt и p2.prt.

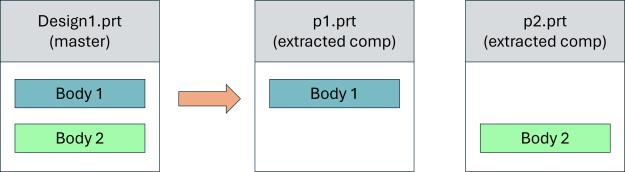

Используя методологию эталонной модели, приведенную на схеме выше, вы начинаете с одной многотельной CAD-модели, сохраненной в одном CAD-документе. Однако она сохраняется как два отдельных, но связанных друг с другом CAD-документа. Каждый CAD-документ связывается с отдельной деталью, используемой в ведомости конструкционных материалов со связью владельца. Модель Design1.prt (главная деталь) в данном случае не связана с деталью Windchill, как базовая деталь таблицы семейства. Вместо этого она используется только для создания отдельных половин корпуса или управления ими, тогда как p1.prt и p2.prt собираются в сборке ведомости конструкционных материалов.
Другой способ - ведомость конструкционных материалов содержит только одно обозначение детали, так как корпус является неразделимой сборкой. В таких сценариях не требуется сохранять тела в собственных моделях. В том же примере для корпуса, приведенном выше, если производство передается на аутсорсинг и нельзя заказать каждую из половинок отдельно, то при использовании этого метода конструкторская деталь связывается с единственной деталью в ведомости конструкционных материалов.
Таким образом, многотельная конструкция запускает конструирование одиночной модели, но позже может потребоваться сохранить каждое тело как отдельную модель, чтобы иметь взаимосвязь один к одному между CAD-документами и деталями.
 | Многотельные детали не должны заменять использование сборок, поскольку они состоят из нескольких твердых тел, которые не конфигурируются динамически. |
Общее правило состоит в том, что одна деталь (многотельная или нет) должна представлять в ведомости конструкционных материалов одно обозначение детали.
