Добавление частичного набора объектов в рабочую область
Компоненты структуры CAD-документа и детали позволяют пользователю фильтровать структуры, а затем добавлять отфильтрованные структуры в рабочую область.
• Добавление в рабочую область из структур CAD-документов
• Добавление в рабочую область из структур деталей

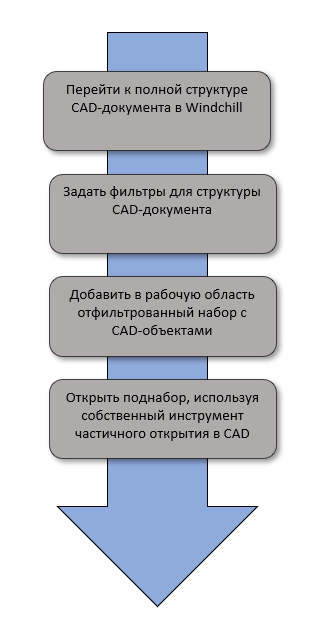

Добавление в рабочую область из структур CAD-документов
1. Для начала процесса перейдите на вкладку Структура информационной страницы общей области сборки CAD-документа. Используя инструмент Править фильтр на панели инструментов вкладки структуры, отфильтруйте структуру CAD-документа для выбора правильных версий и сократите ее до тех компонентов, которые используются в общей области.
2. Выберите CAD-документы, которые нужно добавить в рабочую область, и щелкните Добавить в рабочую область в структуре CAD-документа.
3. Используя инструменты собственного CAD-приложения, чтобы открыть поднабор или частичный набор объектов, откройте в CAD-инструменте объекты, добавленные в рабочую область.

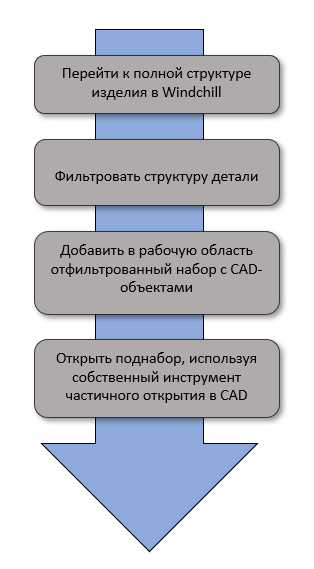

Добавление в рабочую область из структур деталей
1. Для начала процесса перейдите к структуре детали в полной сборке изделия, расположенной на вкладке Структура информационной страницы детали.
2. Используя инструментыПравить фильтр на панели инструментов вкладки Структура, отфильтруйте структуру изделия, чтобы сократить ее только до тех деталей сборки, которые находятся в рабочей зоне или представляют для вас интерес.
3. Выберите в структуре CAD-документа детали, которые нужно добавить в рабочую область, используя действие Добавить в рабочую область, а затем выберите для деталей связанные CAD-документы.
4. Используя инструменты собственного CAD-приложения, чтобы открыть поднабор или частичный набор объектов, откройте в CAD-инструменте объекты, добавленные в рабочую область.
