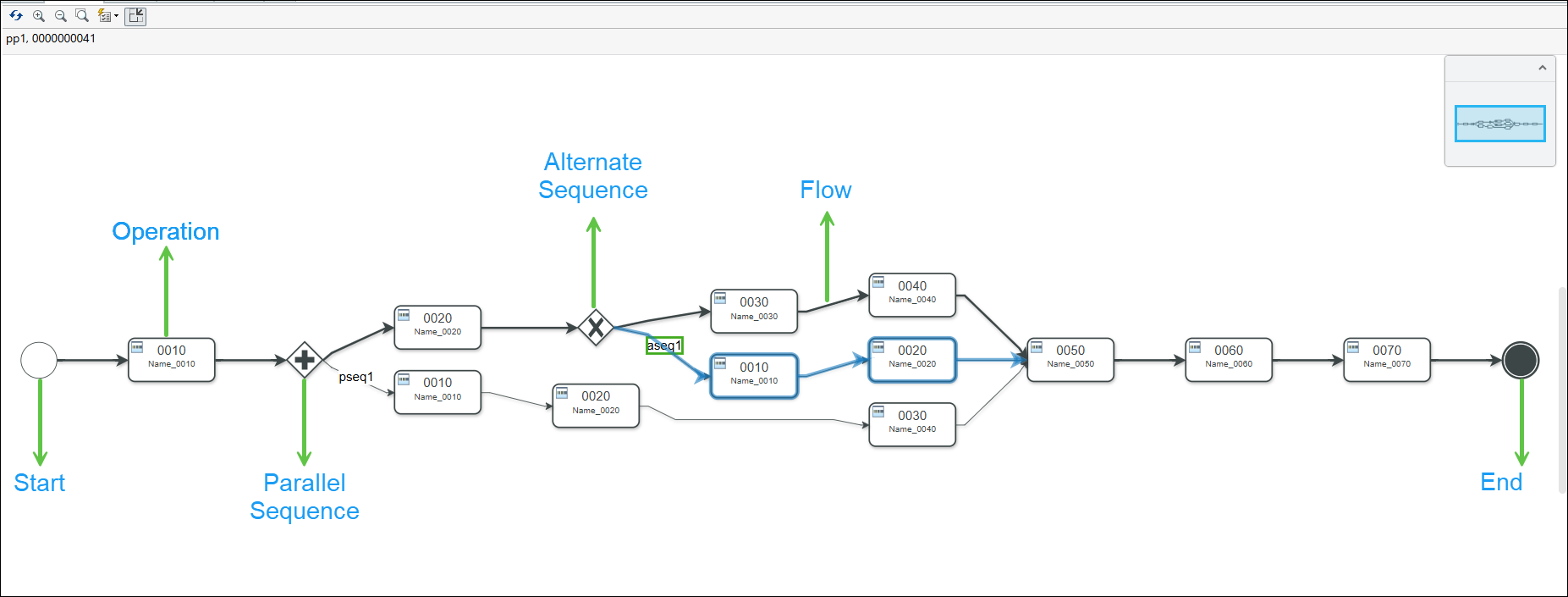

• 시작점

• 작업

• 시퀀스(Sequences)

• 끝점

• 작업 및 시퀀스 - 이 탭에는 작업과 시퀀스가 표시되지만 기본적으로 작업의 첫 번째 레벨만 표시됩니다.

• 병렬 및 대체 시퀀스 - 이 탭은 병렬 시퀀스와 대체 시퀀스를 둘 다 지원하며 이러한 시퀀스는 단일 공정 계획에서 공존할 수 있습니다.

• 마우스 오른쪽 버튼 클릭 메뉴 작업 - 작업 삽입 및 제거와 같은 작업은 시퀀스가 아니라 작업의 마우스 오른쪽 버튼 클릭 메뉴에서 사용할 수 있습니다.

• 끌어서 놓기 - 이 기능을 사용하면 흐름 내에서 작업을 끌어서 놓아 작업을 다시 시퀀싱할 수 있습니다.

• 이동 경로 탐색 - 이동 경로는 여러 수준의 작업 및 시퀀스를 탐색하는 데 사용됩니다.

• 상위 시퀀스에서 분기하여 상위 시퀀스로 돌아갈 수 있는 시퀀스를 작성할 수 있습니다. 이러한 유연성은 보다 복잡한 공정 계획을 정의하는 데 유용합니다. 레벨이 다르더라도 한 작업에서 분기되어 다른 작업으로 돌아가는 시퀀스를 작성할 수 있습니다.

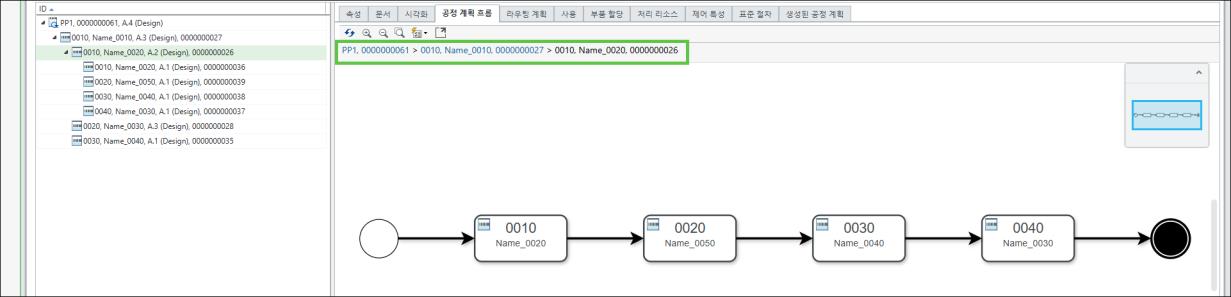

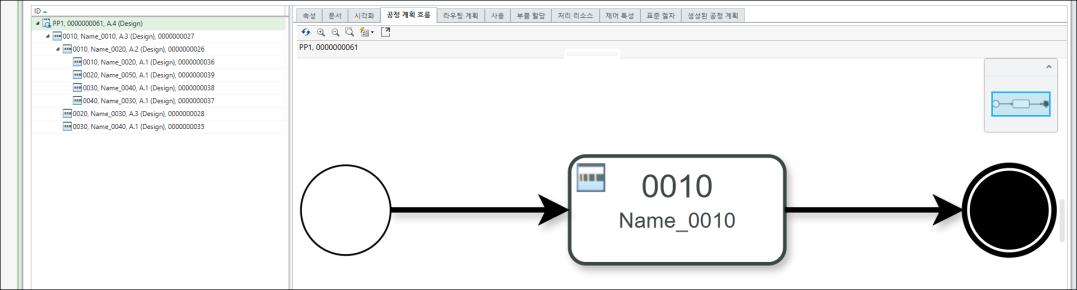

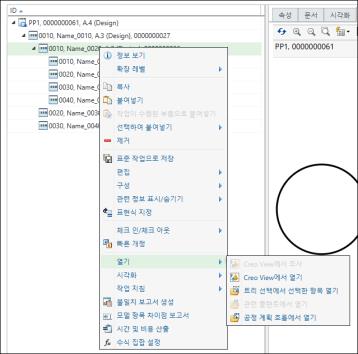

• 공정 계획 흐름 탭에는 첫 번째 수준까지 작업 정보가 표시됩니다. 공정 계획 흐름 탭에서 다음 레벨 작업 흐름 다이어그램을 보려면 공정 계획 트리 구조에서 해당 작업을 선택합니다. 마우스 오른쪽 버튼을 클릭하고 열기 > 공정 계획 흐름에서 열기를 선택합니다. 공정 계획 흐름 탭에서 작업 흐름 다이어그램이 열립니다.

• 작업 시퀀스 재정렬 - 흐름 내에서 작업을 끌어 놓아 시퀀스를 재정렬할 수 있습니다. 시퀀스를 재정렬하면 작업 레이블 역시 업데이트됩니다. 분기 또는 반환 작업을 수행하는 작업을 제외한 모든 작업의 시퀀스를 재정렬할 수 있습니다.

◦ 두 작업 간에

◦ 공정 계획에서 시퀀스로

◦ 시퀀스에서 작업으로

◦ 한 시퀀스에서 다른 시퀀스로

◦ 여러 계층 구조 수준 간에

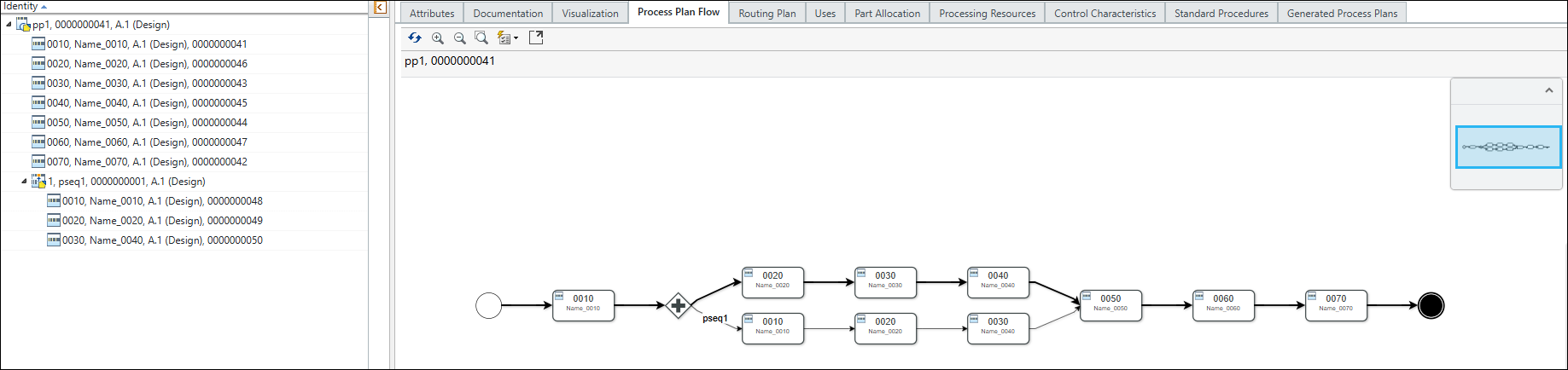

• 공정 계획에는 여러 엔티티가 포함될 수 있습니다. 이 경우 공정 계획 흐름 탭에 흐름 다이어그램 내에서 연관된 모든 엔티티가 표시됩니다. 이러한 엔티티 간에 이동하려면 공정 계획 흐름 탭의 오른쪽 상단에 있는 작은 파란색 창을 사용합니다. 이 창은 흐름 다이어그램의 여러 부분을 탐색할 수 있는 미니 맵의 기능을 합니다. 창 안에서 파란색 사각형을 클릭한 다음 끌어 시선을 전환해 다이어그램의 다른 엔티티에 초점을 맞출 수 있습니다.

• 공정 계획 흐름 탭에서 엔티티를 선택하면 해당 엔티티의 테두리가 녹색으로 강조 표시되어 흐름 다이어그램 내에서 선택한 항목을 쉽게 식별할 수 있습니다.

• 새로 추가된 작업은 테두리가 파란색으로 강조 표시되어 흐름 다이어그램 내에서 쉽게 구분할 수 있습니다.

• 공정 계획 흐름 탭의 위치는 변경할 수 있습니다.

• 공정 계획 흐름 탭에서 분기 및 반환 작업의 사용은 다음과 같습니다.

◦ 하위 시퀀스 작업을 하는 동안 언제든지 주 시퀀스에서 분기하거나 주 시퀀스로 돌아갈 수 있습니다.

◦ 상위 시퀀스 아래에서 시퀀스를 생성할 때는 유연하게 상위 시퀀스 내의 모든 작업에서 또는 상위 시퀀스가 분기된 정확한 지점에서 분기할 수 있습니다.

◦ 반환하려면 상위 시퀀스 내에서 상위 시퀀스가 반환되기 전이나 반환되는 지점에 해당하는 모든 작업을 선택할 수 있습니다.

◦ 그러나 분기와 반환이 서로 다른 계층 수준에서 발생하면 현재 상위 시퀀스의 분기 작업을 반환점으로 사용할 수 없습니다.

◦ 병렬 시퀀스의 경우 남은 부품만 할당할 수 있습니다.

◦ 또한 시스템에서는 대체 시퀀스 내에 유효한 부품 할당이 있는지 확인합니다.

◦ 분기 또는 반환 작업을 선택할 때 드롭다운 메뉴에는 해당 작업이 속한 시퀀스에 대한 참조도 표시됩니다. 특히, 각 분기 또는 반환 작업은 해당 레이블로 시작하고 그 뒤에 상위 시퀀스의 ID가 따라옵니다. 따라서 전체 구조 내에서 각 작업에 적합한 위치를 빠르게 파악할 수 있으므로, 특히 복잡하거나 중첩된 시퀀스로 작업할 때 올바른 작업을 쉽게 선택할 수 있습니다.
