일반 공정 계획에서 부품 할당 초과 사용
여러 파생 구성으로 제품을 제조하는 복잡한 제조 환경에서는 여러 작업에 동일한 부품을 할당해야 하는 경우가 많습니다. 이러한 상황은 서로 다른 작업이 공정 계획 내 대체 경로를 나타내며, 각각 특정 파생 또는 선택 사항에 대응할 때 발생합니다. 이 사용 사례는 부품 초과 사용을 활성화하는 기능을 통해 지원되며, 이를 통해 동일한 부품을 공정 계획 내의 여러 작업에 할당할 수 있습니다. 이 기능은 가능한 모든 파생 구성을 나타내는 일반 공정 계획을 작성할 때 특히 유용합니다. 이를 통해 최종 파생별 공정 계획에서 추적성과 정확성을 유지하면서 계획의 유연성을 확보할 수 있습니다.
비즈니스 사용 사례
한 보석 제조업체가 여러 가지 금 종류에 단일 다이아몬드 부품을 사용합니다. 각 파생에는 고유한 작업 경로가 있지만 다이아몬드는 동일하게 유지됩니다. 부품 초과 사용을 통해 다이아몬드는 BOM에서 복제하지 않고도 모든 관련 작업에 할당할 수 있으며 선택한 파생과 일치하는 작업만 실행됩니다.
주요 기능:
• 이제 단일 부품을 일반 공정 계획 내의 여러 작업에 할당할 수 있습니다. 따라서 BOM에서 부품을 복제하지 않고도 공통 부품(예: 다이아몬드)을 여러 소재 파생(예: 로즈 골드, 옐로우 골드)에 걸쳐 사용하는 현실적인 제조 시나리오를 모델링할 수 있습니다.
• 파생별 자격 지원 - 동일한 부품이 여러 작업에 할당되지만 선택 항목에 따라 파생당 하나의 작업만 자격을 갖추게 됩니다. 이를 통해 정확한 추적성을 보장하고 최종 파생에서 과할당을 방지할 수 있습니다.

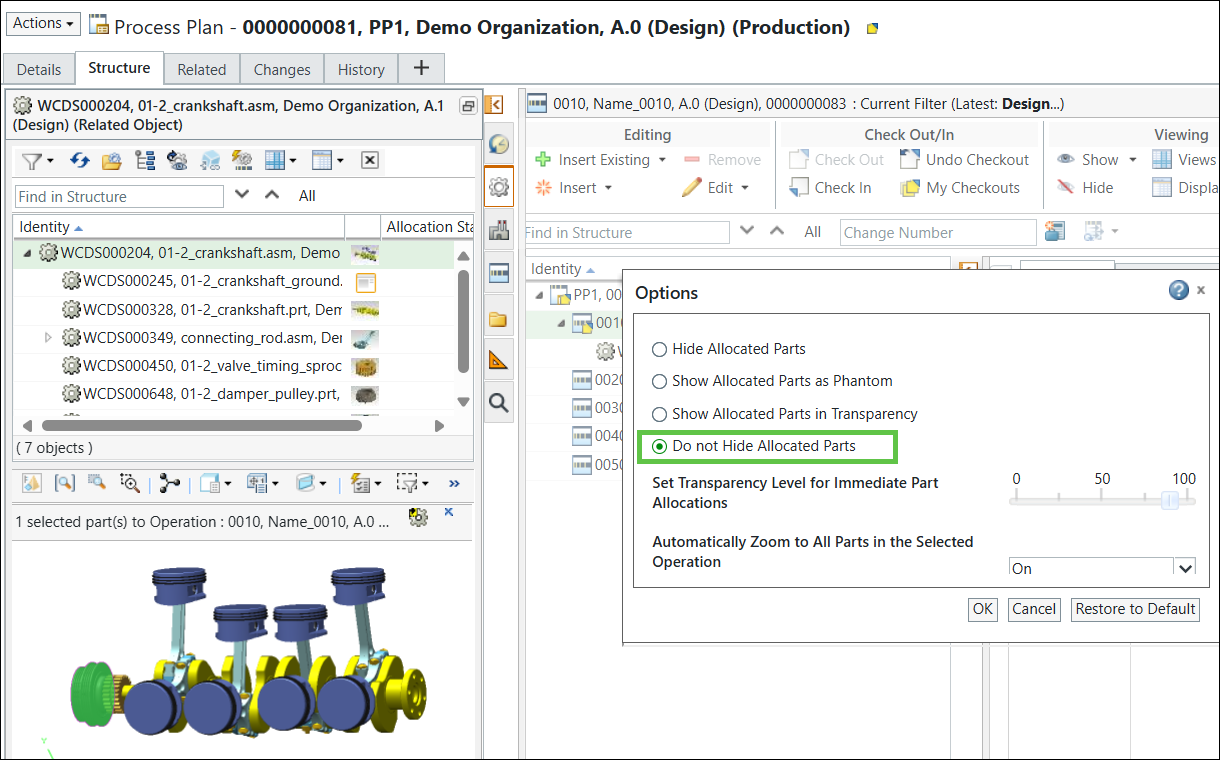

• 할당된 부품 숨기지 않음 옵션을 활성화하여 공정 계획 트리 선택기 시각화에서 부품 초과 사용을 원활하게 진행할 수 있습니다.
 | 할당된 부품 숨기지 않음 옵션을 선택하면 시각화 탭에서 이미 사용된 부품이 숨겨지지 않습니다. |
시스템 동작 및 사용자 메시지
• 부품을 초과 사용하려는 시도가 있으면 Windchill에 다음과 같은 확인 메시지가 표시됩니다. 여러 작업에서 선택한 부품을 초과 사용하려고 합니다. 계속하시겠습니까? 이렇게 하면 사용자가 할당 동작을 인식하고 제어할 수 있습니다.
• 동일한 부품을 동일한 작업에 다시 할당하려고 시도하면, 작업이 차단되고 부품이 이미 할당되었음을 나타내는 오류 메시지가 표시됩니다.
• 특히 일반 계획에서 150% BOM 시나리오를 모델링할 때 할당 상황은 여러 작업에서 100% 사용량을 반영할 수 있습니다.
사용 표현식 및 필터링
• 사용 표현식은 작업 수준에서 적용되어 특정 파생 구성에서 어느 부품이 자격을 갖추게 되는지 제어합니다.
• 시스템은 선택한 옵션 및 선택 항목에 따라 작업과 부품을 필터링하여 생성된 공정 계획에 관련 작업만 포함되도록 합니다.
모범 사례
• 일반 공정 계획을 사용하여 모든 가능한 파생 흐름을 모델링하고 공통 부품이 재사용되는 경우 초과 사용을 적용합니다.
• 의도하지 않은 할당을 방지하기 위해 사용 표현식이 올바르게 정의되었는지 확인합니다.
