라우팅 계획과 연관된 제조 구조 열기
제조 엔지니어는 공정 계획, 플랜트 및 BOM 구조와 연관된 라우팅 계획에 빠르게 액세스하여 수정하려고 할 수 있습니다. PPW(공정 계획 워크벤치)에서 다음 작업을 사용하면 라우팅 계획의 컨텍스트에서 이러한 구조를 열 수 있습니다.
•
플랜트 레이아웃에서 열기는 다음 정보를 표시합니다.
플랜트 레이아웃에서 열기는 다음 정보를 표시합니다.◦ 선택한 라우팅 계획과 연관된 공정 계획 트리 구조
◦ 공정 계획 및 라우팅 계획과 연관된 부품
◦ 플랜트 레이아웃을 표시하는 라우팅 계획 탭
•
플랜트 레이아웃에서 관련 업스트림 열기 또는 플랜트 레이아웃에서 업스트림으로 열기는 다음 정보를 표시합니다.
플랜트 레이아웃에서 관련 업스트림 열기 또는 플랜트 레이아웃에서 업스트림으로 열기는 다음 정보를 표시합니다.◦ 선택한 라우팅 계획 또는 선택한 부품과 연관된 라우팅 계획
◦ 트리 선택에 표시된 업스트림 BOM 구조의 부품
◦ 공정 계획에 할당된 부품의 시각화
작업 가용성
PTC 제조 라이선스 프로파일의 멤버인 사용자만 플랜트 레이아웃에서 열기, 플랜트 레이아웃에서 관련 업스트림 열기 및 플랜트 레이아웃에서 업스트림으로 열기 작업에 액세스할 수 있습니다.
이러한 작업은 계획 및 부품 라우팅에 사용할 수 있으며, 아이콘으로 표시되거나 다음 위치의 작업 메뉴 또는 마우스 오른쪽 버튼 클릭 작업 메뉴에 나열됩니다.
• 업스트림 또는 다운스트림 구조에 대한 마우스 오른쪽 버튼 클릭 작업 메뉴 및 BOM 변환기의 라우팅 계획 탭에 있는 공정 계획 테이블
• 공정 계획 및 부품의 정보 페이지에 있는 관련 또는 관련 객체 탭의 라우팅 계획 테이블
• 부품 및 라우팅 계획의 정보 페이지
• 폴더 브라우저 페이지
• 검색 결과 페이지
• 변경 임무의 영향 받는 객체 테이블
• 변경 공지의 변경 요약 테이블
부품에 라우팅 계획이 여러 개 연관된 경우 액세스할 라우팅 계획을 선택할 수 있는 라우팅 계획 대화 상자가 표시됩니다.
절차
공정 계획 EngineProcessPlan이 등가 업스트림 부품 Engine가 있는 다운스트림 부품 Engine과 연관된 사용 사례를 살펴봅니다. 라우팅 계획 EngineBostonPlant은 다운스트림 측의 EngineProcessPlan과 연관됩니다.
관련 구조 열기
PPW에서 EngineBostonPlant와 연관된 제조 구조를 보려면 다음 단계를 수행합니다.

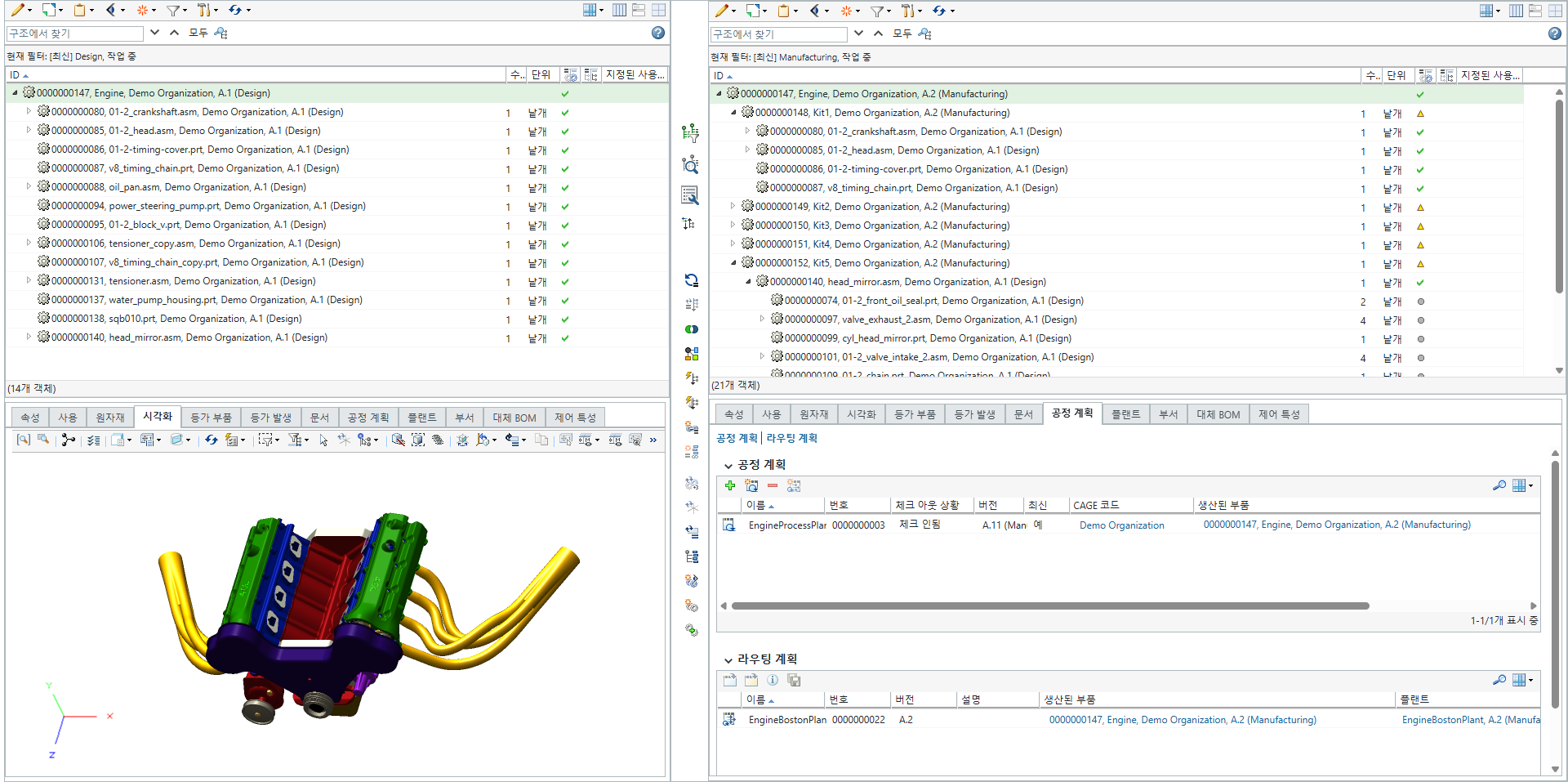

1. BOM 변환기의 공정 계획 탭에 있는 라우팅 계획 테이블에서 EngineBostonPlant을 선택합니다.
2. 도구 모음에서 을 클릭하거나 EngineBostonPlant을 마우스 오른쪽 버튼으로 클릭하고 플랜트 레이아웃에서 열기를 선택합니다.
을 클릭하거나 EngineBostonPlant을 마우스 오른쪽 버튼으로 클릭하고 플랜트 레이아웃에서 열기를 선택합니다. | 선택한 라우팅 계획에 여러 공정 계획이 연관된 경우에만 플랜트 레이아웃에서 열기 대화 상자가 열립니다. 플랜트 레이아웃에서 열기 대화 상자에는 여러 공정 계획 및 공정 계획과 연관된 부품에 대한 정보가 포함되어 있습니다. 플랜트 레이아웃에서 열기 대화 상자의 공정 계획 테이블에는 다음 열이 표시됩니다. • 이름 • 부품 ID 공정 계획과 연관된 부품이 여러 개 있는 경우 부품 ID에 드롭다운 목록이 표시됩니다. 비즈니스 사용 사례에 따라 공정 계획 및 부품 조합을 선택하고 공정 계획 앞에 있는 정보 보기 작업을 클릭할 수 있습니다. 선택한 부품 및 공정 계획 컨텍스트에서 라우팅 계획이 열립니다. |

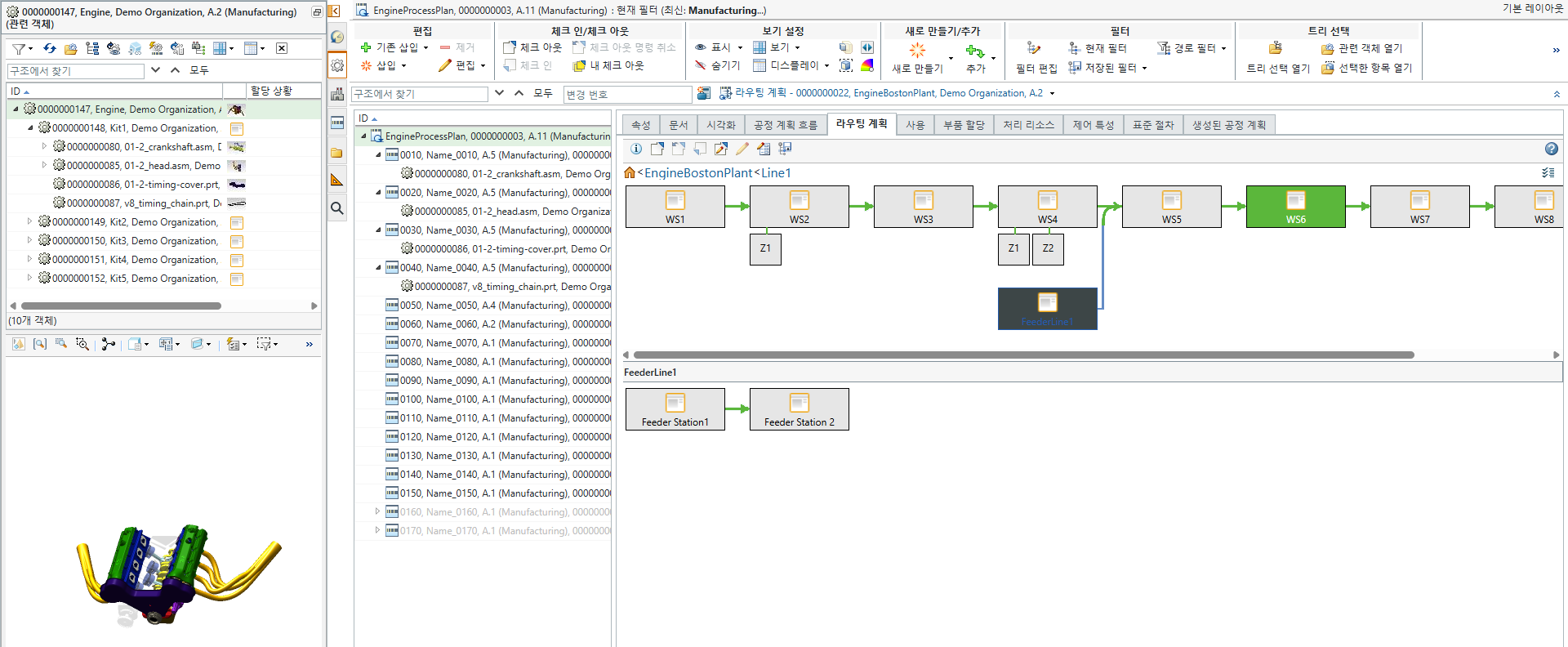

PPW가 기본 레이아웃 모드로 열리고 왼쪽에는 다운스트림 부품 Engine의 구조가, 가운데에는 EngineProcessPlan이, 오른쪽에는 플랜트 링크 및 EngineBostonPlant의 라인이 표시됩니다.
플랜트 레이아웃에서 관련 업스트림 구조 열기
다운스트림 구조와 연관된 업스트림 구조를 보려면 다음 단계를 수행합니다.
1. BOM 변환기의 공정 계획 탭에 있는 라우팅 계획 테이블에서 EngineBostonPlant을 선택합니다.
2. 도구 모음에서 을 클릭하거나 EngineBostonPlant을 마우스 오른쪽 버튼으로 클릭하고 플랜트 레이아웃에서 관련 업스트림 열기를 선택합니다.

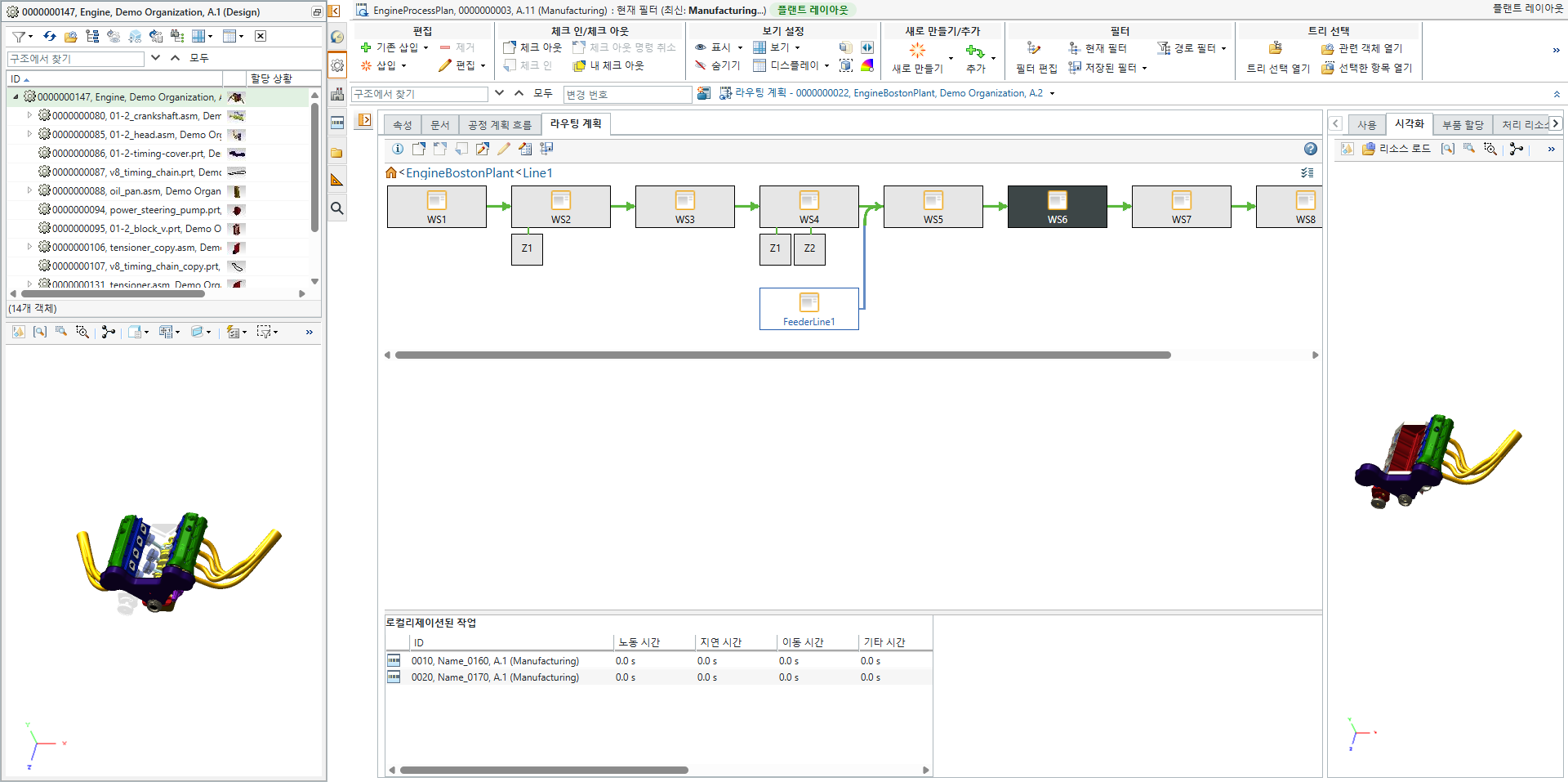

을 클릭하거나 EngineBostonPlant을 마우스 오른쪽 버튼으로 클릭하고 플랜트 레이아웃에서 관련 업스트림 열기를 선택합니다.PPW가 플랜트 레이아웃 모드에서 열리고 왼쪽에는 Engine에 대한 업스트림 구조가, 가운데에는 EngineBostonPlant와 연관된 플랜트 링크 및 라인이, 오른쪽에는 EngineProcessPlan에 할당된 부품에 대한 시각화가 표시됩니다.
PPW 상단의 공정 계획 ID 옆에 플랜트 레이아웃이라는 레이블이 나타납니다.
이 레이아웃에서 부품을 복사하거나 라우팅 계획 탭의 워크스테이션이나 영역으로 끌면 mBOM 및 작업이 자동으로 생성됩니다. 작업이 플랜트로 로컬리제이션되고 부품이 플랜트에 할당됩니다. 자세한 내용은 로컬리제이션된 작업 및 제조 BOM 자동 작성을 참조하십시오.
| | 공정 계획 트리 구조는 기본적으로 숨겨집니다. 트리 선택 옆에 있는  아이콘을 클릭하면 구조를 볼 수 있습니다. |
