Creo View에서 조사
Creo View에서 조사 작업을 사용하여 CAD 문서의 서로 다른 두 버전 간에 모델 관련 정보를 비교할 수 있습니다. 이를 통해 시간 경과에 따른 설계 변경 사항을 식별하고 검토할 수 있습니다. 이 작업은 공정 계획 브라우저의 문서 탭에 있는 CAD 문서 테이블에서 수행할 수 있습니다. | CAD 문서가 공정 계획 트리 구조에 표시되는 경우에는 마우스 오른쪽 버튼 클릭 메뉴에서 이 작업을 선택할 수 있습니다. 이렇게 하려면 CAD 문서를 마우스 오른쪽 단추로 클릭한 다음 > Creo View에서 조사를 선택합니다. |
문서 탭의 CAD 문서 테이블에 CAD 문서 Piston_BOT가 있는 사용 사례를 생각해 보십시오. 문서의 현재 버전은 A.1입니다. 문서 Piston_BOT에서 일부 변경 사항을 적용하면 버전이 A.2로 변경됩니다. 비교해 보려면 문서를 선택하고 Creo View에서 조사를 시작합니다. 비교할 수 있도록 두 버전이 Creo View에서 열립니다.
Creo View에서 조사를 시작합니다. 비교할 수 있도록 두 버전이 Creo View에서 열립니다.키 포인트
• 이 작업을 시작하면 시스템에서 다음 두 엔티티를 비교합니다.
◦ CAD 문서의 최신 이터레이션
◦ Creo View에서 작업에 첨부된 관련 CAD 문서 버전의 마지막 최신 이터레이션
• 엔티티를 여러 개 선택하고 이 작업을 시작할 수 있습니다.

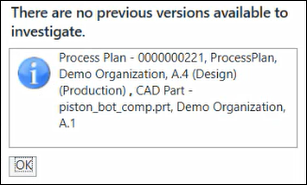

• 비교할 버전이 없는 경우 다음 사용자 메시지가 표시됩니다.
