NX에서 PMI를 읽도록 구성
필수조건
PMI를 읽도록 NX를 구성하기 전에 NX 버전 1899 이상을 설치했는지 확인하십시오.
PMI를 읽도록 Windchill을 구성하려면 다음을 설정합니다.
• Windchill Workgroup Manager 클라이언트측 설정
◦ wgmclient.ini 파일 구성
◦ 전용 매개 변수 생성
• Windchill 서버측 설정
• 클라이언트측 보기 가능 항목에 대한 ug2pv.pvr 파일
• 서버측 보기 가능 항목에 대한 NX CAD 작업자
wgmclient.ini 파일 구성
wgmclient.ini 파일에서 expose.model.annotations 기본 설정을 All 또는 Designated로 설정합니다. 기본 설정의 기본값은 Designated입니다. 기본 설정에 대한 자세한 내용은 wgmclient.ini 파일의 자주 사용하는 기본 설정을 참조하십시오.
 |
Windchill Workgroup Manager 13.1.1.0 이상부터 NX에서 생성된 참조 치수 주석은 Windchill에 모델 항목 및 제어 특성으로 표시되지 않습니다. 참조 치수가 포함된 제어 특성과 연관된 부품 간에 이전에 작성된 링크는 모델을 체크 인하거나 체크 아웃할 때 그대로 유지됩니다. 이 링크를 끊어 Windchill에서 참조 치수를 사용하지 않으려면 참조 치수 유형을 다른 유형으로 변경한 다음 모델을 저장한 후 업로드합니다. 자세한 내용은 저장(NX)을 참조하십시오.
|
Windchill Workgroup Manager 클라이언트측에서 매개 변수 생성
다음 단계를 사용하여 3D 주석 또는 치수에 전용 매개 변수를 생성합니다.

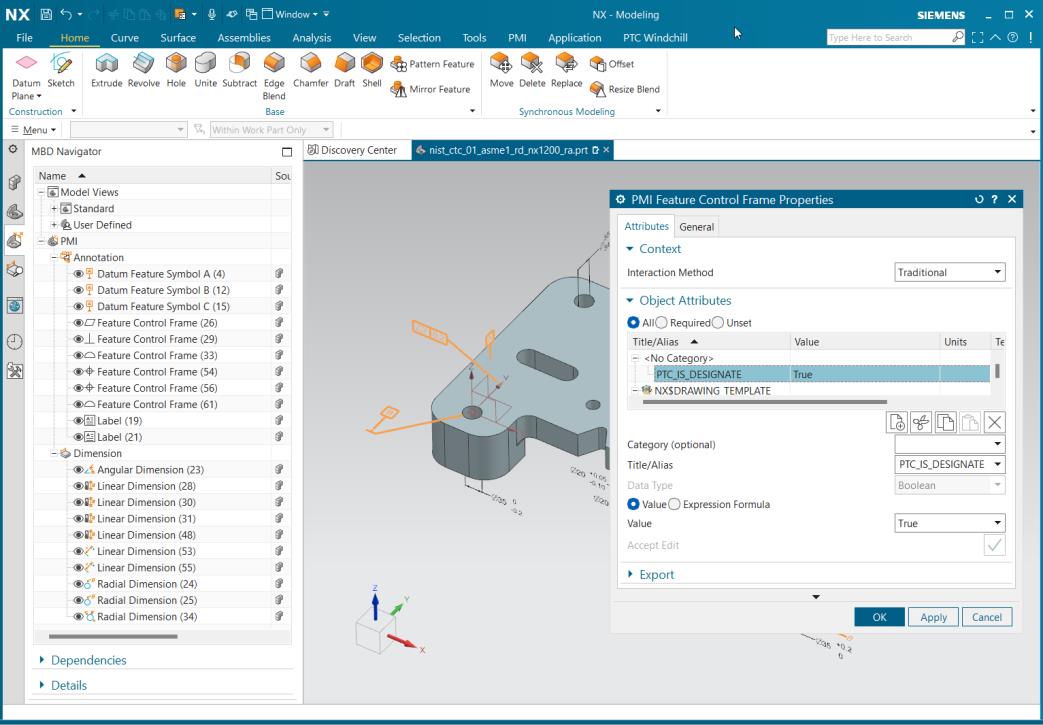

1. > 로 이동하여 주석이나 치수를 마우스 오른쪽 버튼으로 클릭하고 Properties로 이동합니다. 그러면 PMI Feature Control Frame Properties 마법사가 열립니다.
2. 마법사에서 다음을 수행합니다.
a. Title/Alias에 매개 변수 PTC_IS_DESIGNATE를 추가합니다.
b. Value에서 True를 선택합니다.
3. 오른쪽 버튼을 클릭합니다.
4. OK를 클릭합니다. 매개 변수가 생성됩니다.
Windchill 서버측 설정
1. codebase\WEB-INF\conf\wvs.properties.xconf 파일에서 등록 정보 publish.copyrepresentationsforward.restrict를 false로 설정합니다.
2. codebase\wt.properties 파일에서 com.ptc.core.meta.common.NumericToolkit.IGNORE_PRECISION_ENABLED 등록 정보를 true로 설정합니다.
3. MSR(모델 구조 보고서) 페이지에서 모델 항목 탭을 보려면 codebase\wt.properties 파일에서 서버 등록 정보를 com.ptc.windchill.cadx.ShowModelItemInMSR=true로 설정합니다.
클라이언트측 보기 가능 항목에서 PMI를 읽도록 ug2pv.pvr 파일 구성
클라이언트측 보기 가능 항목에서 PMI를 읽으려면 \wgm\libs\i3libs\resources\recipe에 있는 ug2pv.pvr 파일에서 기본 설정 adapter/outputAnnotPlanar=1을 지정합니다.
서버측 보기 가능 항목에 대한 NX CAD 작업자
NX CAD 작업자는 원시 NX 데이터를 Creo View 형식으로 변환하고 Windchill이 다운스트림 프로세스에 3D 모델의 PMI 데이터를 사용할 수 있도록 합니다.
NX CAD 작업자를 구성하려면 다음 단계를 수행합니다.

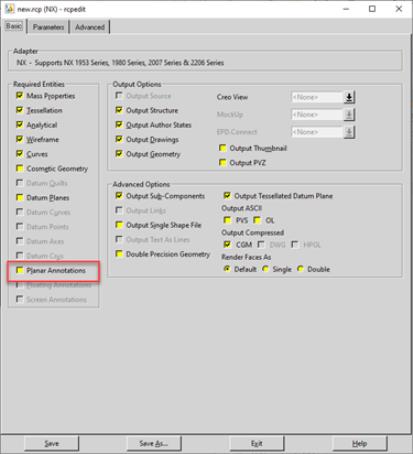

1. 레시피 편집기에서 ug2pv.pvr 파일을 엽니다.
2. Basic 탭에서 Planar Annotations를 활성화합니다.
3. Save를 클릭합니다.
