PMI를 읽도록 CATIA V5 구성
PMI를 읽도록 Windchill Workgroup Manager를 구성하기 전에 CATIA V5에 대한 FTX 라이선스가 있는지 확인하십시오. FTX 라이선스가 없으면 CATIA에서는 텍스트 주석만 추가할 수 있습니다.
다음을 통해 PMI를 읽도록 Windchill을 구성할 수 있습니다.
• wgmclient.ini 파일
• Windchill 서버측 설정
• Theorem CADverter(또는 CATIA CAD 작업자)
• Creo View
wgmclient.ini 파일 구성
wgmclient.ini 파일에서 PMI 표시를 중지하려면 expose.model.annotations 기본 설정을 None(기본값)으로 설정하거나, 모든 PMI를 Windchill에 표시하려면 All로 설정하거나, 선택한 PMI를 Windchill에 표시하려면 Designated로 설정합니다.
자주 사용되는 기본 설정의 전체 목록을 보려면 Wgmclient.ini 파일의 자주 사용하는 기본 설정을 참조하십시오.
 |
Windchill Workgroup Manager 13.1.1.0 이상부터 CATIA V5에서 생성된 참조 치수 주석은 Windchill에 모델 항목 및 제어 특성으로 표시되지 않습니다. 참조 치수가 포함된 제어 특성과 연관된 부품 간에 이전에 작성된 링크는 모델을 체크 인하거나 체크 아웃할 때 그대로 유지됩니다. 이 링크를 끊어 Windchill에서 참조 치수를 사용하지 않으려면 참조 치수 유형을 다른 유형으로 변경한 다음 모델을 저장한 후 업로드합니다. 자세한 내용은 작업공간에 저장(CATIA V5)을 참조하십시오.
|
expose.model.annotations가 Designated로 설정된 경우 선택한 PMI 유형을 Windchill에 표시하려면 다음 단계를 수행합니다.
1. CATIA V5에서 주석 세트를 마우스 오른쪽 버튼으로 클릭하고 등록 정보를 클릭합니다.
2. Properties 창에서 Manufacturing을 클릭하고 To manufacture 확인란을 선택합니다.
Windchill에 CATIA V5 인스턴스 이름 매핑
Windchill 13.1.1.0 및 Windchill Workgroup Manager 13.1.1.0부터 CAD 컴포넌트 이름 설정 기본 설정을 지정하여 Windchill 사용 탭에서 CATIA V5의 인스턴스 이름이 컴포넌트 이름에 매핑되는지 여부를 제어할 수 있습니다.
Windchill 기본 설정 관리 유틸리티에서 이 기본 설정을 지정하려면 > 을 클릭합니다.
• CAD 컴포넌트 이름 설정 기본 설정을 예(기본값)로 지정하면 CATIA V5 CAD 어셈블리의 인스턴스 이름이 CAD 구조의 Windchill 컴포넌트 이름에 매핑됩니다.
이 값은 부품 구조를 작성할 때 WTPart 구조의 참조 지정자로 자동으로 전파됩니다.
• 아니요로 설정하면 인스턴스 이름이 Windchill CAD 구조의 컴포넌트 이름에 매핑되지 않습니다. 그러면 WTPart 구조의 참조 지정자에 컴포넌트 이름이 자동으로 전파되는 것이 방지되므로 참조 지정자 관리 및 지정 방법을 보다 유연하게 제어할 수 있습니다.
Windchill 서버측 설정
Windchill 서버측에서 publish.copyrepresentationsforward.restrict 등록 정보를 False로 설정합니다.
Creo View
모델의 주석이 화면과 평행하게 표시되는 부동 주석을 표시하도록 Creo View를 구성합니다. 자세한 내용은 "주석 옵션 설정하기"를 참조하십시오.
Theorem CADverter
Theorem CADverter는 기본 CATIA V5 데이터를 CreoView 형식으로 변환하는 데 사용되며 Windchill에서 다운스트림 프로세스에 대해 3D 모델의 PMI 데이터를 사용할 수 있도록 합니다.
|
|
Theorem CADverter에서 PMI를 읽도록 구성할 수 있는 설정을 다양하게 조합하여 사용할 수 있습니다. 이 섹션에서는 기본 설정만 다룹니다.
|
Theorem CADverter를 구성하려면 다음 단계를 수행하십시오.
1. CATIA V5 설정 파일 CATIA5_pv를 레시피 편집기에서 엽니다.
구성 대화 상자가 표시됩니다.
2. Basic 탭에서 Required Entities, Output Options를 선택하고 Advanced Options 섹션을 통해 파일 형식을 선택합니다.

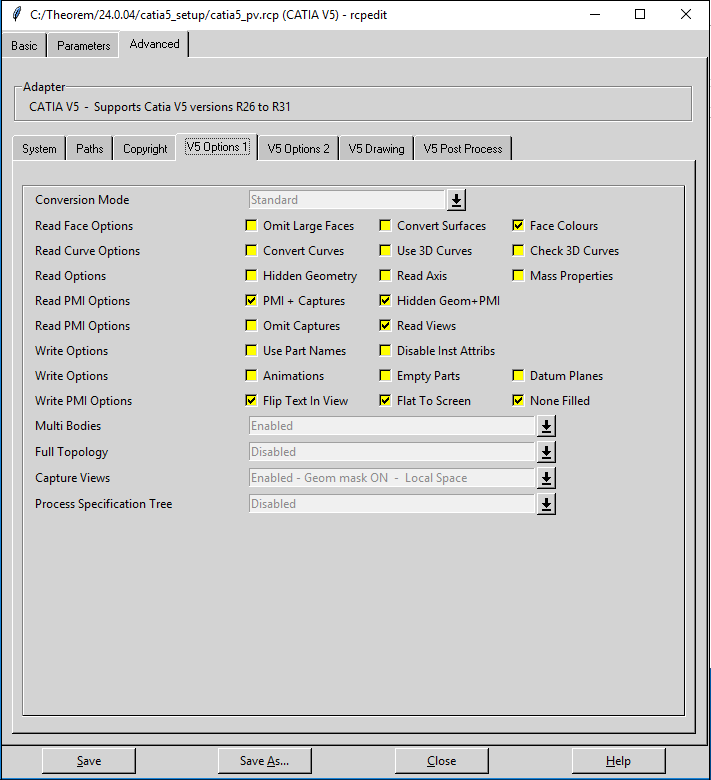

3. Advanced 탭을 클릭하고 V5 Options 1 하위 탭을 클릭합니다.
4. Conversion Mode 드롭다운 목록에서 Standard를 선택합니다.
5. Read PMI Options 및 Write PMI Options 행에서 이미지에 표시된 것과 같이 옵션을 선택합니다.

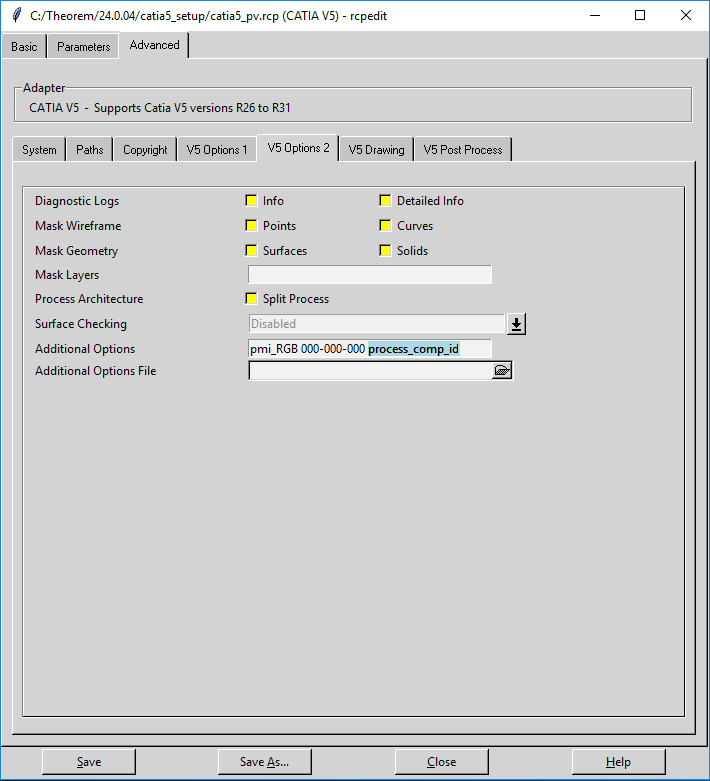

6. V5 Options 2 하위 탭을 클릭합니다.
7. Additional Options 필드에서 컴포넌트 ID 등록 정보 process_comp_id를 정의합니다. 컴포넌트 ID 등록 정보를 사용하면 어셈블리 인스턴스를 식별할 때 불일치를 피할 수 있습니다.
8. Save를 클릭합니다.
CATIA V5에서 Windchill로 인스턴스 이름 매핑
기본적으로 Windchill Workgroup Manager에서는 인스턴스 이름을 CATIA V5에서 Windchill로 매핑하는데 컴포넌트 이름이나 참조 지정자로 매핑합니다.
CATIA V5에서 Windchill로 인스턴스 이름 매핑을 중지하려면 wgmclient.ini 파일에서 기본 설정을 set.component.name = No로 지정합니다.
기본 설정을 이렇게 지정하면 Windchill에서 컴포넌트 이름 및 참조 지정자 열이 비어 있는 상태로 유지되어 사용자 정의 값을 입력할 수 있습니다.
