*.slddrt, *.sldblk 및 *.sldbomtbt 파일 작업
Windchill Workgroup Manager 13.1.0.1 이상 버전에서는 *.slddrt, *.sldblk, *.sldbomtbt 등과 같은 템플릿 파일을 지원합니다. Windchill에서 이러한 템플릿 파일은 '문서 범주: 형식' 아래에 분류됩니다. 이러한 파일에 대해 작업하려면 다음 단계에 따라 SOLIDWORKS 시스템 옵션에 Windchill 공통공간 폴더를 추가합니다.
1. SOLIDWORKS에서 > 로 이동한 다음 File Locations를 클릭합니다.
2. Show folders for box에서 다음 옵션 중 하나를 선택하여 파일 위치를 입력합니다.
◦ Sheet Formats(*.slddrt)
◦ Blocks(*.sldblk)
◦ BOM Templates(*.sldbomtbt)
3. Folders 상자에 공통공간 폴더 경로를 입력합니다.

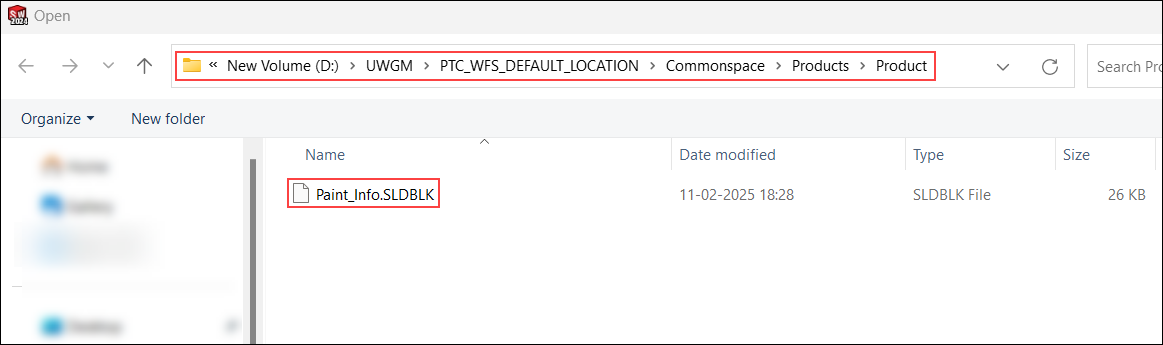

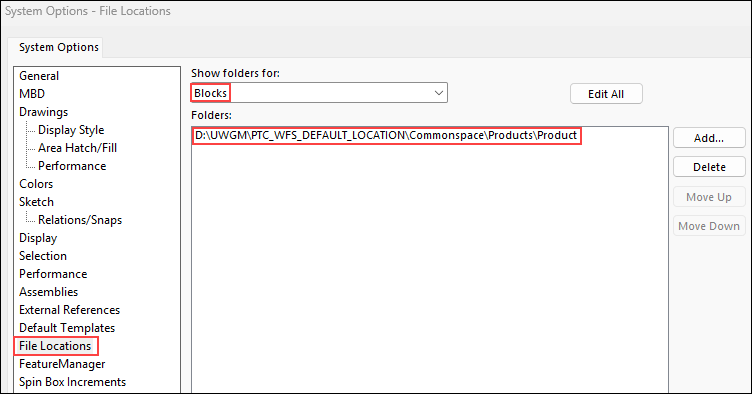

예를 들어, *.sldblk 파일의 경우 Show folders for 목록에서 Blocks를 선택하고 아래 예에 표시된 것처럼 Windchill 공통공간 폴더에 대한 경로를 추가합니다.
Windchill 공통공간에 대한 경로를 추가한 후 Windchill에서 체크 인된 템플릿 파일을 SOLIDWORKS에서 사용할 수 있습니다.
블록의 경우 SOLIDWORKS 설계 라이브러리에서 공통공간 폴더 경로를 추가할 수도 있습니다. 이렇게 하면 설계 라이브러리에서 SOLIDWORKS 그래픽 영역으로 직접 블록을 끌 수 있습니다.
 | *.slddrt, *.sldblk 및 *.sldbomtbt 파일 형식에 대해 다음 PDM 작업은 지원되지 않습니다. • > • Windchill에서 열기 |
Windchill 13.1.1.0부터 문서 유형에 의한 제품 구조 링크 허용 안 함 기본 설정의 기본값은 SOLIDWORKS에 대해 FORMAT으로 설정됩니다. 이 설정은 체크 인하는 동안 CAD 문서에 부품 자동 연결 확인란을 선택하더라도 형식 문서 범주의 CAD 문서에서 Windchill 부품에 대한 소유자 연관을 작성하지 못하도록 합니다. 자동 연결 구성을 참조하십시오.
| | 형식 문서 범주에서 부품을 CAD 문서와 자동으로 연관시키려면 기본 설정 값을 선택 취소합니다. |
