Windchill 기본 설정 관리 유틸리티의 자주 사용하는 기본 설정(NX)
이 섹션에는 사용자의 Windchill 역할에 따라 지정하거나 수정할 수 있는 자주 사용하는 몇 가지 기본 설정이 포함되어 있습니다.
 |
이 섹션에는 기본 설정 관리 유틸리티를 사용하여 설정할 수 있는 모든 기본 설정이 아니라 가장 자주 사용하는 기본 설정이 나열되어 있습니다. Windchill Workgroup Manager for NX에 대한 기본 설정의 전체 목록은 기본 설정 관리 유틸리티를 참조하십시오.
|
다음 표에는 Windchill 역할에 따라 Windchill Workgroup Manager for NX에 대해 관리 가능한 작업, Workgroup Manager 클라이언트 및 작업공간 기본 설정 범주의 가장 자주 사용하는 기본 설정이 나와 있습니다.
작업의 기본 설정
작업 범주 및 그 하위 범주에서 설정할 수 있는 서버측 기본 설정을 보려면 작업 기본 설정을 참조하십시오.
Workgroup Manager 클라이언트의 기본 설정
다음 표에서는 Workgroup Manager 클라이언트 범주와 하위 범주에서 지정하거나 수정할 수 있는 가장 자주 사용하는 기본 설정에 대해 설명합니다.
|
이름
|
컨텍스트
|
값
|
||
|---|---|---|---|---|
|
응용 프로그램에 사용되는 라이브러리 정의
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
|
<Windchill 라이브러리>/<이 라이브러리의 폴더>
|
||
|
즉시 체크 아웃 사용 안 함
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
|
저장 작업 실행 시 충돌(즉시 체크 아웃의 경우) 창의 표시를 제어하고 다음 옵션 중 하나를 사용하여 체크 아웃 충돌을 해결합니다.
• 체크 아웃 - 충돌(즉시 체크 아웃의 경우) 창을 비활성화하고 문서를 체크 아웃합니다.
• 개정 및 체크 아웃 - 충돌(즉시 체크 아웃의 경우) 창을 비활성화하고 문서를 개정 및 체크 아웃합니다.
• 계속 - 충돌(즉시 체크 아웃의 경우) 창을 비활성화하고 체크 아웃 없이 계속 문서를 저장합니다.
• 아니요(기본값) - 충돌(즉시 체크 아웃의 경우) 창 표시를 활성화합니다.
|
||
|
>
|
• 사이트
• 조직
|
• True
• False
|
||
|
>
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• Yes
• No
|
||
|
>
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• Yes
• No
|
||
|
드로잉 정의
|
• 사이트
• 조직
|
• 속성
• filename
|
||
|
드로잉 파일 이름
|
• 사이트
• 조직
|
filename
|
||
|
드로잉 레이어 ID
|
• 사이트
• 조직
|
layer
|
||
|
새로 고칠 때 CAD 세션에서 교체 사용
|
• 사이트
• 조직
|
• Yes
• No
|
||
|
>
|
• 사이트
• 조직
|
• Yes
• No
|
||
|
인스턴스를 독립적으로 수정
|
• 사이트
• 조직
|
• Yes
• No
|
||
|
jt2pv 실행 파일 위치
|
• 사이트
• 조직
|
<문자열 값>
|
||
|
jt2pv 시간 초과 값
|
• 사이트
• 조직
|
<시간 초과 값>
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_ITERATION
• CAD 문서 이터레이션 시스템 속성
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_LIFECYCLE_STATE
• CAD 라이프 사이클 상태 시스템 속성
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_LIFECYCLE
• CAD 라이프 사이클 시스템 속성
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_NAME
• CAD 시스템 속성
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_NUMBER
• CAD 시스템 속성
|
||
|
>
|
• 사이트
• 조직
|
PTC_WM_IS_DRAWING
|
||
|
>
|
• 사이트
• 조직
|
기본 이름은 빈 값으로 설정됩니다.
등록 정보 이름을 PTC_WM_CREATED_BY로 설정하면 CAD 문서를 작성한 사용자의 이름을 표시하는 등록 정보가 작성됩니다.
|
||
|
>
|
• 사이트
• 조직
|
기본 이름은 빈 값으로 설정됩니다.
등록 정보 이름을 PTC_WM_CREATED_ON으로 설정하면 CAD 문서가 작성된 날짜 및 시간을 표시하는 등록 정보가 작성됩니다.
|
||
|
>
|
• 사이트
• 조직
|
기본 이름은 빈 값으로 설정됩니다.
등록 정보 이름을 PTC_WM_MODIFIED_BY로 설정하면 CAD 문서를 마지막으로 수정한 사용자의 이름을 표시하는 등록 정보가 작성됩니다.
|
||
|
>
|
• 사이트
• 조직
|
기본 이름은 빈 값으로 설정됩니다.
등록 정보 이름을 PTC_WM_MODIFIED_ON으로 설정하면 CAD 문서가 마지막으로 수정된 날짜 및 시간을 표시하는 등록 정보가 작성됩니다.
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_ORGANIZATION_ID
• <CAD 시스템 속성>
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_PART_NAME
• CAD 시스템 속성
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_PART_NUMBER
• CAD 시스템 속성
|
||
|
>
|
• 사이트
• 조직
|
• PTC_WM_REVISION
• CAD 시스템 속성
|
||
|
메모 기본 소프트 유형
|
• 사이트
• 조직
|
${internet_domain_name}.Note
|
||
|
>
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• 필수
• All
• 없음
|
||
|
>
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• 없음
• All
• 처음에 선택됨
|
||
|
비원시 객체에 대하여 CAD 도구에서 열기
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• Yes
• No
|
||
|
내보낸 파일 저장
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
|
• 첨부 파일
• Windchill CAD 문서
|
||
|
번호 및 파일 이름 동기화
|
• 사이트
• 조직
|
• Yes
• No
|
||
|
체크 아웃 명령 취소로 로컬 콘텐츠 덮어쓰기
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• Yes
• No
|
||
|
관리되지 않는 읽기 전용 영역 위치
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
<검색 파일 경로>
|
||
|
업데이트로 로컬 콘텐츠 덮어쓰기
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• Yes
• No
|
||
|
원시 저장 후 업로드
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• Yes
• No
|
||
|
CAD/동적 문서 및 첨부 필터 업로드
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• CAD/동적 문서 유형
• 첨부 파일 형식
• 콘텐츠 범주
|
||
|
관련 드로잉 업로드
|
• 사이트
• 조직
• 제품
• 프로젝트
• 라이브러리
• 사용자
|
• Yes
• No
|
||
|
사용자 정의 시스템 속성 및 파일 등록 정보 매핑
|
사이트
|
CAD 도구에서 매개변수 또는 등록 정보로 표시되는 CAD 문서와 관련된 객체의 추가 속성을 지정합니다.
|
|
|
• 이전 릴리즈에서 Windchill 11.1 M020으로 업그레이드한 경우, 위 등록 정보 중 하나가 비어 있지 않은 이름으로 구성되어 있고 이전 릴리즈에서 저장된 대용량 CAD 어셈블리를 열 때 성능 문제가 관찰될 수 있습니다. 이는 Windchill 11.1 M020 이상의 경우 Windchill에서 CAD 문서를 열 때 Windchill Workgroup Manager에서는 기본적으로 추가 Windchill 시스템 속성을 CAD 모델로 전파하기 때문입니다. 이렇게 Windchill 시스템 속성을 전파하면 이러한 속성을 전파하지 않았을 때와 비교 시 파일의 로드 시간이 늘어납니다.

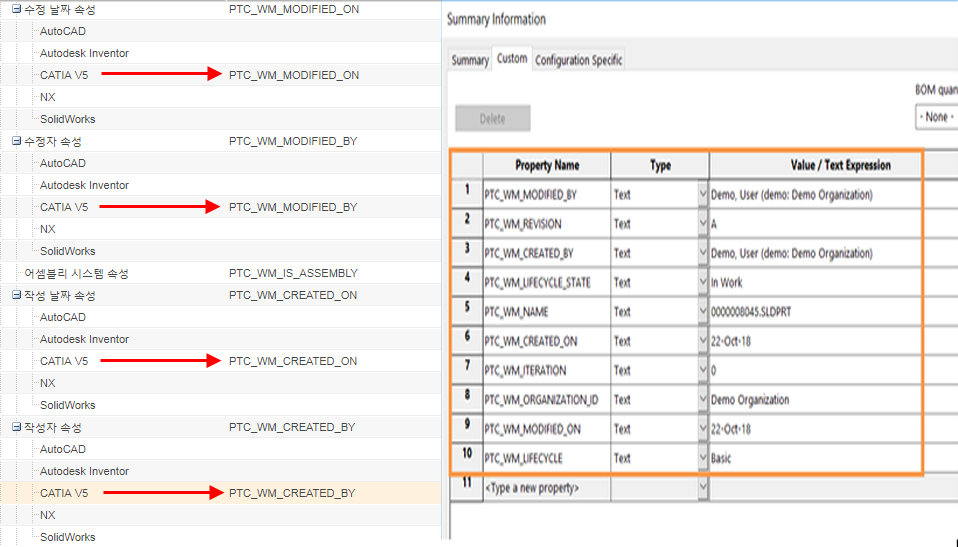

• 이러한 Windchill 시스템 속성이 요구 사항의 일부가 아닌 경우 이러한 속성 이름을 빈 값으로 설정하여 해당 속성을 무시할 수 있습니다. Windchill Workgroup Manager에서는 Windchill 시스템 속성을 CAD 모델로 전파하지 않으므로 레거시 데이터의 성능 저하가 방지됩니다. 다음 이미지는 지정된 Windchill 서버 기본 설정과 기본 시스템 속성이 전파된 방식을 보여줍니다.  |
작업공간의 기본 설정
다음 표에서는 작업공간 범주와 하위 범주에서 지정하거나 수정할 수 있는 가장 자주 사용하는 기본 설정에 대해 설명합니다.
|
이름
|
컨텍스트
|
모든 값
|
||
|---|---|---|---|---|
|
>
|
• 사이트
• 조직
• 사용자
|
• DOWNLOAD
• LINK
|
||
|
> [기본 설정 이름]
|
• 사이트
• 조직
• 사용자
|
<CAD 도구 이름>에 대한 기본 설정 목록에서 기본 설정과 적절한 값을 선택합니다.
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• Yes
• No
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
NX에 대한 기본 설정 목록에서 기본 설정과 적절한 값을 선택합니다.
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• Yes
• No
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• Yes
• No
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• DEFAULT
• LATEST
• AS_STORED
• WS_DEFAULT
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• DEFAULT
• LATEST
• AS_STORED
• WS_DEFAULT
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• SELECTED_AND_MODIFIED
• SELECTED
• ALL
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• Yes
• No
|
||
|
>
|
• 사이트
• 조직
• 사용자
|
• Yes
• No
|
||
|
> [기본 설정 이름]
|
• 사이트
• 조직
• 사용자
|
NX에 대한 기본 설정 목록에서 기본 설정과 적절한 값을 선택합니다.
|
개정 기본 설정
다음 표에서는 개정 기본 설정을 설명합니다.
|
이름
|
컨텍스트
|
설명
|
||
|---|---|---|---|---|
|
>
|
• 사이트
• 조직
|
관련 CAD/동적 포함, 관련 문서 포함 및 관련 부품 포함 값이 기본값으로 설정됩니다.
|
