Windchill에서 열기(CATIA V5)
이 작업을 사용하면 등록된 Windchill 서버의 공통공간 또는 활성 작업공간에서 CAD 객체를 선택하고 활성 CATIA V5 설계 세션에서 열 수 있습니다. Windchill에서 열기 작업은 PTC Windchill 메뉴와 CATIA V5의 PTC Windchill 도구 모음에서 사용할 수 있습니다.
Windchill 공통공간 또는 작업공간에서 CAD 문서를 열 수 있습니다. 선택한 CAD 문서를 여는 데 필요한 다른 객체도 함께 수집됩니다.
 |
Windchill Workgroup Manager에서 작업하려면 먼저 서버를 등록하고 활성 작업공간을 선택해야 합니다. 자세한 내용은 Windchill Workgroup Manager 설치 안내서를 참조하십시오.
|

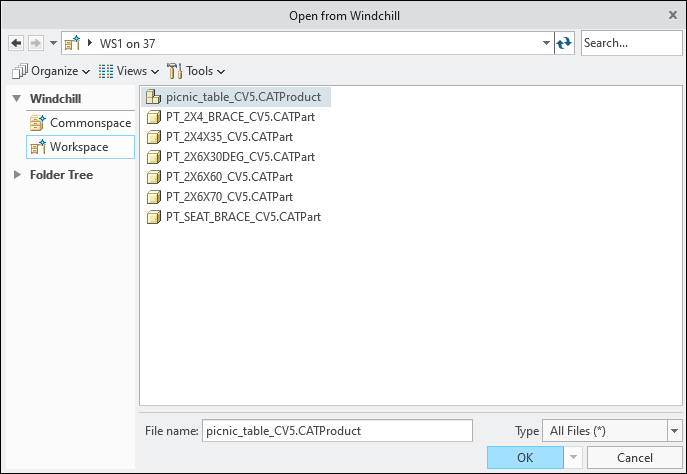

Windchill에서 열기를 클릭하면 CATIA V5에서 열려는 파일을 찾을 수 있습니다.
|
|
Windchill에서 열기 작업은 동시에 여러 CAD 문서 열기를 지원하지 않습니다.
|
파일을 선택하거나 파일 이름: 상자에 열려는 파일의 이름을 입력합니다. 유형 메뉴를 사용하여 모든 파일을 선택하거나 CATIA V5 파일만 선택하여 표시를 필터링할 수 있습니다. 검색 유틸리티에서 부분 이름 또는 와일드카드(*)를 사용하여 CAD 문서를 찾습니다.
 | 또는 Windchill 작업공간이나 공통공간에서 객체를 마우스 오른쪽 버튼으로 클릭하고 CATIA V5에서 열기를 클릭할 수 있습니다. |
다음 메뉴에서 옵션을 선택하여 Windchill에서 열기 창의 보기를 사용자 정의할 수 있습니다.

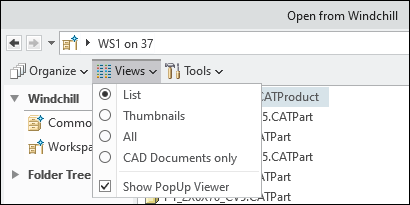

• 보기
보기 메뉴에서 보기 유형으로 목록, 축소판, 모두 또는 CAD 문서만을 선택할 수 있습니다. CAD 문서에 보기 가능 항목 표현(축소판)이 있는 경우 보기를 축소판으로 설정하여 미리 보기를 볼 수 있습니다.

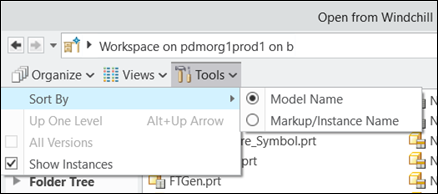

• 도구
도구 메뉴에서 모든 객체 옆에 인스턴스를 표시할지 여부를 결정하고 모델 이름 또는 마크업/인스턴스 이름 기준으로 정렬 순서를 정의할 수 있습니다.
자세한 내용은 CATIA V5에서 대형 어셈블리 열기 모범 사례를 참조하십시오.
