새 CAD 문서(CATIA V5)

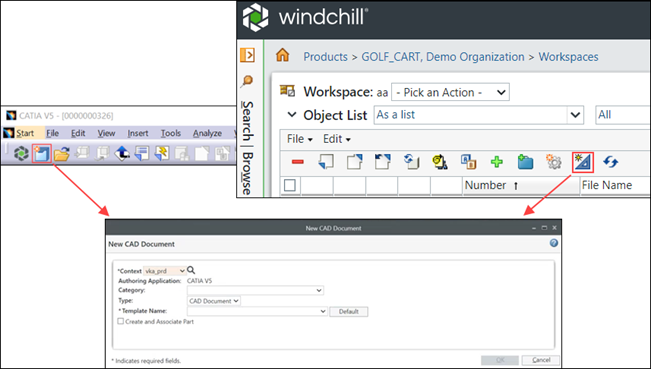

Windchill 새 CAD 문서 옵션은 CATIA V5 또는 작업공간 파일 메뉴에서 사용할 수 있습니다.
CATIA V5가 Windchill Workgroup Manager에 연결되어 있으면 CAD 환경을 종료하지 않고 CATIA V5의 새 CAD 문서 작업을 사용하여 Windchill에서 하던 것과 동일한 방식으로 Windchill 속성 정보를 지정하고 새 CAD 문서를 작성할 수 있습니다.
새 CAD 문서를 작성하려면 다음 절차를 따르십시오.
1. CATIA V5에서
을 클릭합니다. 또는 > > 를 클릭하거나 Windchill 작업공간에서
을 클릭합니다. 새 CAD 문서 창이 열립니다.
을 클릭합니다. 또는 > > 를 클릭하거나 Windchill 작업공간에서 을 클릭합니다. 새 CAD 문서 창이 열립니다.2. 컨텍스트 상자에서 값을 선택합니다.
을 클릭하여 컨텍스트 이름을 검색할 수도 있습니다.
을 클릭하여 컨텍스트 이름을 검색할 수도 있습니다.3. 범주, 유형, 템플릿 이름 상자에서 값을 선택합니다. 선택한 템플릿을 기반으로 새 CAD 문서 창에 속성 섹션이 열립니다.
 | 템플릿 이름 상자에서 템플릿을 선택하거나 기본값을 클릭하여 기본 템플릿을 설정할 수 있습니다. |
| | 바로 사용할 수 있는 템플릿이 예제로 제공되지만 고유한 템플릿을 작성하는 것이 좋습니다. 템플릿 작성에 대한 자세한 내용은 CAD 문서 템플릿 작성을 참조하십시오. 기본 제공 템플릿을 사용하면 파일 형식이 이전 버전의 형식이므로 업데이트된다는 경고가 표시될 수 있습니다. 이러한 경고 메시지를 표시하지 않으려면 표준 저작 응용 프로그램을 사용하여 파일 버전을 수정하거나 현재 CAD 버전과 일치하도록 템플릿을 업데이트하십시오. |
4. 이름, 파일 이름, 개정, 설명, 위치 등 다양한 속성의 값을 입력합니다.
5. 부품 작성 및 연관 확인란을 선택하여 새 CAD 문서와 연관된 부품을 작성합니다.
 | 구조를 작성할 때가 아니라 객체를 작성하는 중 부품을 CAD 문서와 연관시키는 것이 좋습니다. |
6. 저작 응용 프로그램에서 열기 확인란을 선택하여 새 CAD 문서를 저작 응용 프로그램에서 엽니다.
7. 확인을 클릭하여 작업을 완료합니다. 활성 작업공간에 CAD 문서가 작성됩니다.
자세한 내용은 새 CAD 문서 작성을 참조하십시오.
기본 제공 새 CAD 문서 템플릿
PTC에서는 모든 Windchill Workgroup Manager 솔루션에 대해 바로 사용할 수 있는 새 CAD 문서 템플릿을 제공합니다. 따라서 먼저 템플릿을 구성하지 않고도 새 Windchill PDMLink CAD 문서를 생성할 수 있습니다. 고유한 템플릿을 작성하거나 기본 제공 템플릿을 수정하여 빠르게 시작하고 실행할 수 있습니다.
