Creo View WebGL Viewer 설정
시각화 탭에서 실행하는 기본 설정 대화 상자에서 Creo View WebGL Viewer 기본 설정을 지정할 수 있습니다. 관리자는 wvs.properties 파일을 사용하여 등록 정보를 구성할 수 있습니다. 기본 뷰어 기본 설정은 초기 wvs.properties 구성에 따라 적용됩니다.
대화 상자를 사용하여 기본 설정 지정

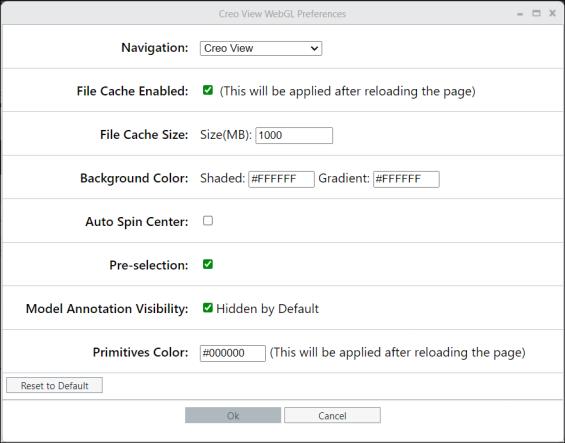

기본 설정 대화 상자를 열려면 시각화 탭으로 이동하고 키보드에서 Shift+P를 누릅니다. Creo View WebGL 기본 설정 대화 상자가 다음과 같이 표시됩니다.
등록 정보 | 값 | ||
|---|---|---|---|
탐색 | 기본 설정 대화 상자의 기본 설정 드롭다운 메뉴에서 탐색 모드 중 하나를 선택합니다. 다음 탐색 모드를 사용할 수 있습니다. • Creo View • Creo • CATIA V5 Compatible • Explore | ||
파일 캐시 사용 | WebGL Viewer는 나중에 로드할 때 모델을 더 빠르게 로드하기 위해 브라우저에서 부품 형상을 로컬에 캐싱하는 것을 지원합니다. 기본적으로 File Cache Enabled 기본 설정이 선택되어 있습니다. | ||
파일 캐시 크기 | File Cache Size 기본 설정은 파일 캐시의 최대 크기 제한을 정의합니다. 캐시의 크기가 이 설정 제한을 초과하면 오랫동안 액세스되지 않은 파일이 캐시에서 먼저 제거됩니다. 'File Cache Size'는 기본값으로 1GB(1000Mb)로 설정됩니다.
| ||
배경색 | Shaded 및 Gradient에 16진수 값을 설정하여 시각화 탭에서 배경 색상을 변경할 수 있습니다. 음영 처리된 색상을 기본 배경색으로 사용할 수 있으며, 그라데이션을 사용하여 배경 아래쪽에 색을 설정하여 그라데이션을 만들 수 있습니다. 단일 색상 배경을 얻으려면 두 값을 동일한 색상으로 설정해야 합니다. | ||
자동 회전 중심 | Auto Spin Center 확인란은 부품 형상을 회전할 때 회전 중심을 WebGL 패널의 중심으로 설정하는 데 사용됩니다. 이 확인란을 선택하면 부품 형상을 회전할 때 회전 중심은 회전을 위해 WebGL 패널에서 클릭한 마우스 위치입니다.
| ||
미리선택 | Pre-selection 확인란은 기본적으로 선택되어 있으며, 이때 시각화 탭에서 부품 형상 위로 마우스를 가져가면 해당 형상이 강조 표시됩니다. | ||
모델 주석 표시 유형 | 모델 주석은 기본적으로 숨겨집니다. Model Annotation Visibility 확인란을 선택 해제하여 모델 주석을 활성화할 수 있습니다. | ||
원본 색상 | 16진수 값을 설정하여 WebGL의 원본 색상을 설정할 수 있습니다. 기본값은 #FF0000입니다. WebGL의 원본 색상 값을 변경하면 페이지를 새로 고친 후 CAD 도구에서 색상이 설정되지 않은 CAD 형상의 새 원본 색상이 반영됩니다. |
기본 설정 재설정
기존 기본 설정은 Creo View WebGL 기본 설정 대화 상자에서 기본값으로 재설정 버튼을 선택하여 현재 Windchill 기본값으로 재설정할 수 있습니다. 이렇게 하면 기본 설정 값이 WVS 기본값 또는 wvs.properties 파일의 WVS 등록 정보를 사용하여 정의한 값으로 재설정됩니다.
