모델 객체 지정 및 모델 항목 생성
모델 객체를 지정하려면 > > 을 클릭하고 지정 대화 상자를 사용합니다. 자세한 내용은 Creo 도움말 센터의 Creo 모델의 피쳐 레벨 정보에 액세스 정보 항목을 참조하십시오.
지정된 바디 및 피쳐
바디 및 피쳐를 지정하려면 다음을 수행합니다.
1. Creo에서 형상을 생성합니다.
2. > > 을 클릭합니다. 지정 대화 상자가 열립니다.
3. 객체 탭에서 부품과 연관시킬 바디와 피쳐를 선택합니다. 확장을 지정해야 합니다.
 | 피쳐와 바디는 제어 특성으로 표시할 수 없습니다. 주석만 제어 특성으로 표시할 수 있습니다. |
4. > > 를 클릭합니다. 이제 CAD 문서가 Windchill 데이터베이스에 저장됩니다.

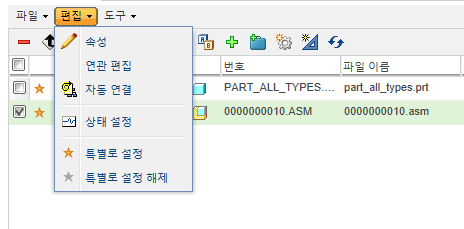

5. Windchill에서 CAD 문서를 선택하고 > 을 클릭합니다.

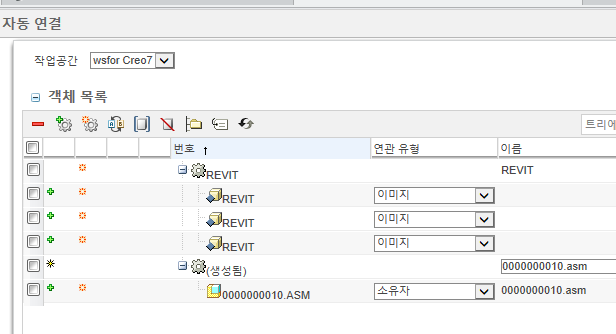

6. 자동 연결 대화 상자에서 객체에 대한 연관 유형을 지정합니다.
7. 체크 인을 클릭합니다. 이제 연관이 BOM 및 CAD 구조에 표시됩니다.
지정된 주석
주석에서 피쳐를 지정하려면 다음을 수행합니다.
1. Creo Parametric에서 주석을 생성합니다.
2. 옵션으로 > > 을 클릭한 후 지정 및 제어 특성을 선택합니다.
3. CAD 문서에 부품 자동 연결을 선택하여 Windchill에 CAD 문서를 체크 인합니다. 이제 Windchill에서 CAD 문서를 사용할 수 있습니다.

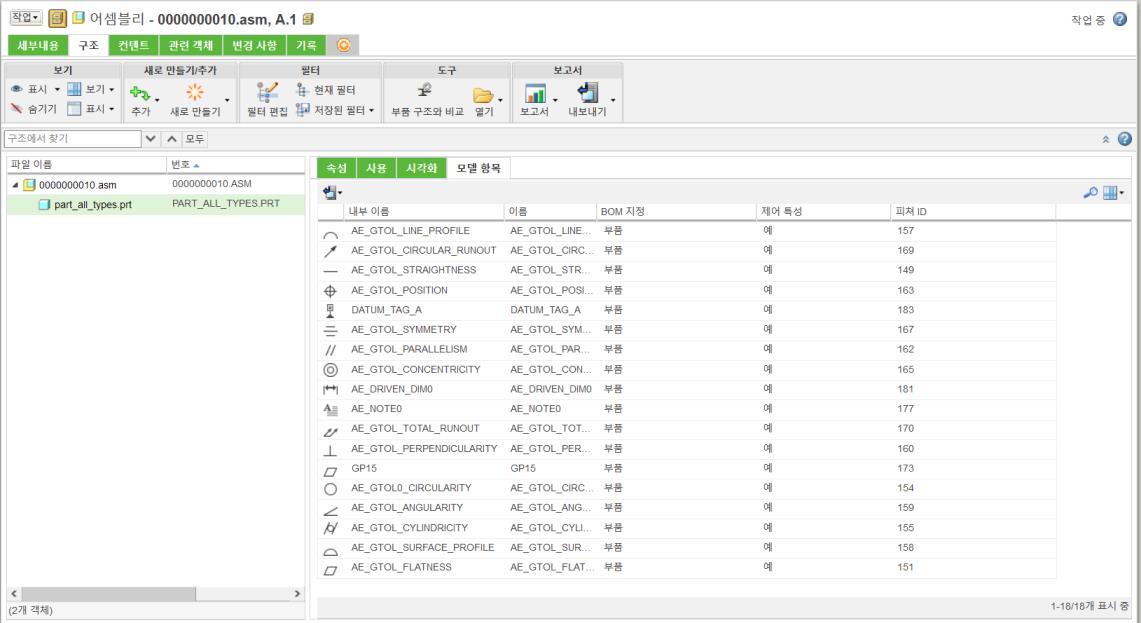

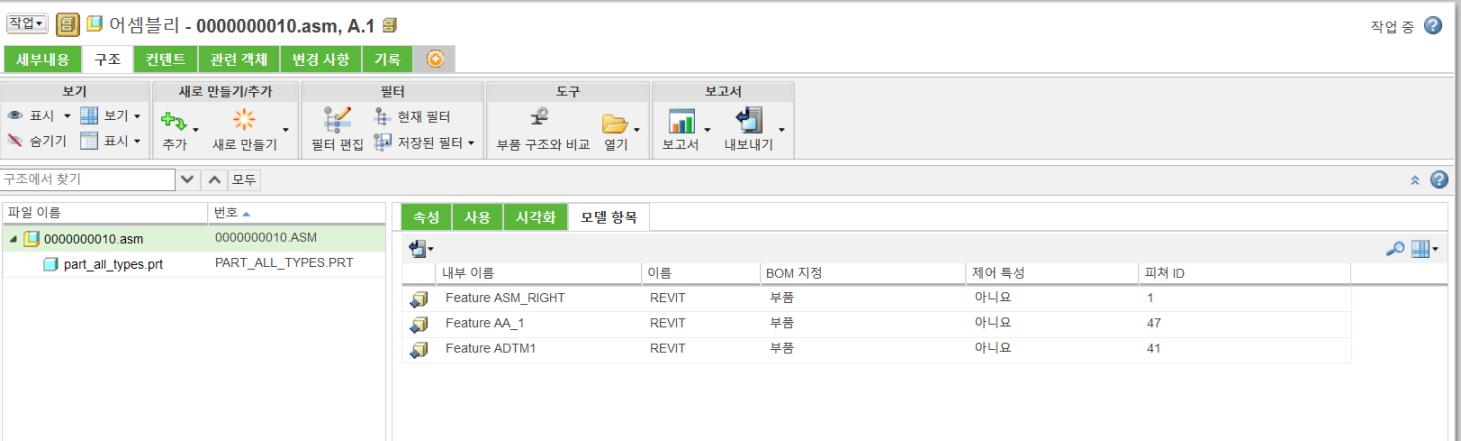

4. 구조를 클릭하고 CAD 문서와 연관된 모델 항목을 확인합니다. 다음은 예제입니다.
이제 BOM에서 이러한 지정된 제어 특성을 사용하여 제조 지침을 생성할 수 있습니다. 자세한 내용은 BOM 변환기 사용을 참조하십시오.
지정된 엔지니어링 재료
엔지니어링 재료는 재료가 지정될 때 자동으로 지정됩니다.
아래 절차에 따라 부품에 재료를 추가하고 동시에 하나 이상의 바디에 재료를 지정합니다.
1. 모델 트리에서 CAD 부품을 선택합니다.
2. 마우스 오른쪽 버튼을 클릭하고 재료 편집을 클릭합니다. 재료 대화 상자가 열립니다.
3. Windchill에서 엔지니어링 재료를 선택하려면 재료 서버를 클릭하고 '엔지니어링 재료'를 두 번 클릭합니다.
4. 확인을 클릭합니다. 재료 대화 상자가 닫히고 선택한 재료는 기본적으로 바디에 지정됩니다.
| | mass_property_calculate를 '자동'으로 설정하면 선택한 재료의 밀도에 따라 질량 특성이 업데이트됩니다. |
5. CAD 문서에 부품 자동 연결을 선택하여 CAD 문서를 Windchill로 체크 인합니다. 이제 Windchill에서 CAD 문서를 사용할 수 있습니다.
6. '사용자 정의 정보' 탭으로 이동한 다음 엔지니어링 재료 테이블을 추가하면 정보를 볼 수 있습니다.
| | 엔지니어링 재료 지정은 Creo 12.0.0.0 이상부터 지원됩니다. |
