ジェネリックプロセス計画での部品割当の過剰消費
複数のバリエーションコンフィギュレーションで製品が構築される複雑な製造環境では、多くの場合、複数のオペレーションにわたって同じ部品を割り当てる必要があります。このシナリオは、複数の異なるオペレーションがプロセス計画内の代替パスを表し、それぞれが特定のバリエーションまたは選択肢に対応している場合に発生します。このユースケースは、部品の過剰消費を可能にする機能によってサポートされており、同じ部品をプロセス計画内の複数のオペレーションにわたって割り当てることができます。この機能は、すべての可能なバリエーションコンフィギュレーションを表すジェネリックプロセス計画を作成する場合に特に役立ちます。これにより、最終的なバリエーション固有のプロセス計画におけるトレーサビリティと正確性を維持しながら、計画の柔軟性を確保できます。
ビジネスユースケース
ある宝飾品製造メーカーは、複数の金のバリエーションにわたって単一のダイヤモンド部品を使用しています。各バリエーションには固有のオペレーションパスがありますが、ダイヤモンドは一定です。部品の過剰消費により、ダイヤモンドを BOM 内で複製することなく、関連するすべてのオペレーションに割り当てることができ、選択されたバリエーションに対応するオペレーションのみが実行されます。
主要な機能:
• 単一の部品をジェネリックプロセス計画内の複数のオペレーションに割り当てることができるようになりました。これにより、「BOM 内で部品を複製することなく、共通部品 (例: ダイヤモンド) を異なる材料バリエーション (例: ローズゴールド、イエローゴールド) にわたって使用する」というような、現実的な製造シナリオのモデリングが可能になります。
• バリエーション固有の適格性 - 同じ部品が複数のオペレーションに割り当てられている場合でも、選択した選択肢に基づいて、バリエーションごとに 1 つのオペレーションのみが適格となります。これにより、正確なトレーサビリティが確保され、最終的なバリエーションにおける過剰割当が防止されます。

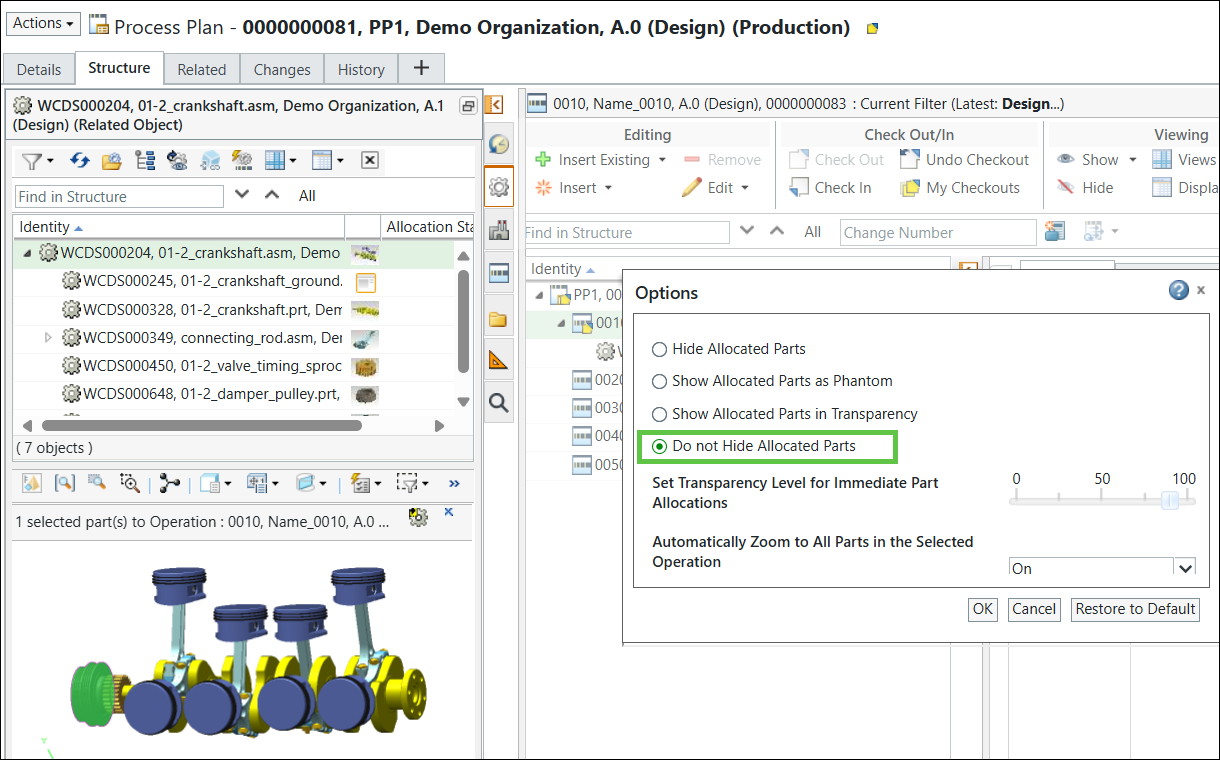

• プロセス計画のツリーピッカーのビジュアリゼーションで部品をシームレスに過剰消費するには、「割当部品を非表示にしない」オプションを有効にします。
 | 「割当部品を非表示にしない」オプションを選択した場合、すでに消費された部品は「Visualization」タブで非表示になりません。 |
システム動作とユーザーメッセージ
• 部品を過剰消費しようとすると、Windchill で「選択した部品が複数のオペレーションで過剰消費されようとしています。続行しますか?」という確認メッセージが表示されます。これにより、ユーザーが確実に認識し、割当動作を制御できるようになります。
• 同じ部品を同じオペレーションに再度割り当てようとすると、その操作はブロックされ、部品がすでに割り当て済みであることを示すエラーメッセージが表示されます。
• 割当ステータスは、特にジェネリック計画で 150% BOM シナリオをモデリングする場合に、複数のオペレーションにわたって 100% の使用率を反映できます。
親子定義式とフィルタ
• 親子定義式はオペレーションレベルで適用され、特定のバリエーションコンフィギュレーションにおいてどの部品が適格となるかを制御します。
• 選択したオプションと選択肢に基づいてオペレーションと部品がフィルタされます。これにより、生成されるプロセス計画には、関連するオペレーションのみが含まれるようになります。
ベストプラクティス
• ジェネリックプロセス計画を使用してすべての可能なバリエーションフローをモデリングし、共通部品が再使用される箇所では過剰消費を適用します。
• 意図しない割当を避けるために、親子定義式が正しく定義されていることを確認します。
