オフセットの作成
選択したアセンブリまたは部品をオフセットするには、BOM トランスフォーマの「Visualization」タブにある
「オフセット」操作を使用します。この操作は、上流ビューと下流ビューの両方で使用できます。
「オフセット」操作を使用します。この操作は、上流ビューと下流ビューの両方で使用できます。アセンブリまたは部品をオフセットするには、以下の手順を実行します。
1. BOM トランスフォーマで部品またはアセンブリを開きます。上流ビューと下流ビューのツリー構造およびそれに対応するビジュアリゼーションデータが BOM トランスフォーマに読み込まれます。
2. 「Visualization」タブまたは BOM 構造で部品またはアセンブリを選択します。
3. 「Visualization」タブのツールバーで、 (オフセット) をクリックします。

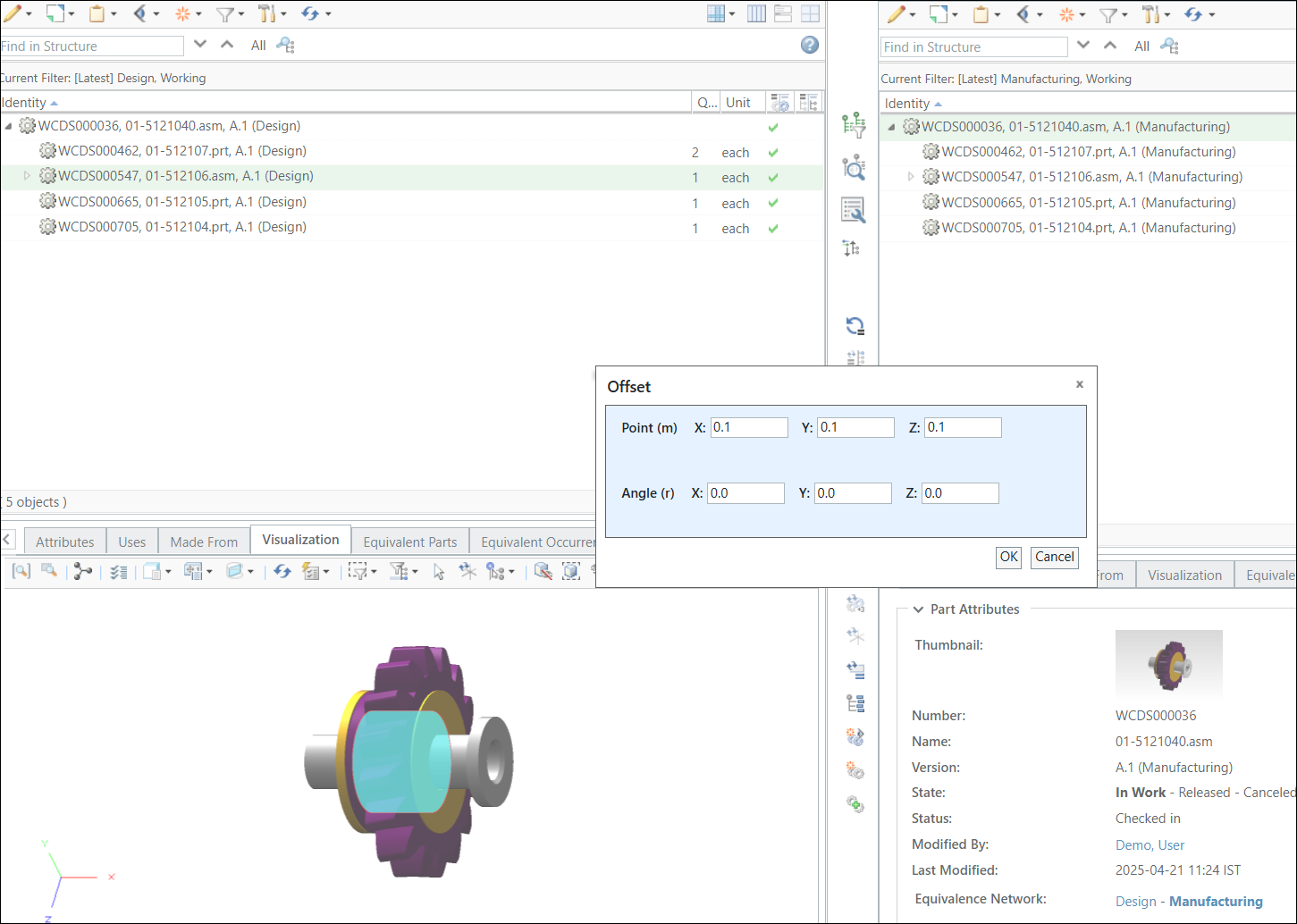

(オフセット) をクリックします。4. 「オフセット」ダイアログボックスが開きます。
5. 「オフセット」ダイアログボックスに適切な値を入力します。
6. 「OK」をクリックします。「オフセット」ダイアログボックスが閉じ、「Visualization」タブで選択したアセンブリまたは部品がオフセットされます。オフセット操作は、選択した部品またはアセンブリを現在の位置からオフセットまたは調整します。
 | オフセットは、見やすさを目的とした一時的な効果をもたらします。「オフセット」ダイアログボックスで値をリセットするか、構造を再表示することで、オフセットを除去できます。 |
