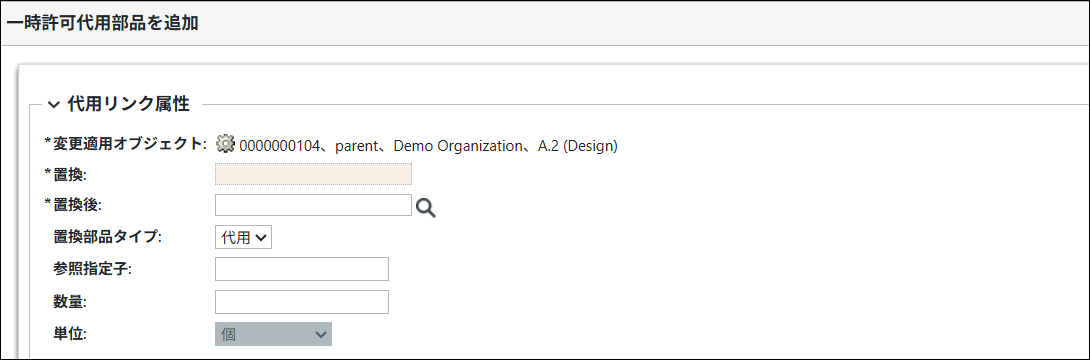

変更適用オブジェクト

子部品が代用部品に置き換えられる、変更適用オブジェクトおよびその詳細が表示されます。

置換

変更適用オブジェクトの第 1 レベルの構造において、選択された親部品に直接関連付けられている子部品のみが表示されます。たとえば、変更適用オブジェクトに 3 つの第 1 レベルの子部品がある場合、その 3 つの部品のみが表示されます。

置換後

「部品を検索」サーチ機能では、変更適用オブジェクトの構造内の第 1 レベルにある部品が返されます。構造内で子部品に複数の親子関係が存在する場合、クイック提案機能を使用すると、その部品のすべてのオカレンスがサーチ結果に表示されます。「行番号」および「検索番号属性」の値を使用して、正しい置換部品を選択できます。

置換部品タイプ

置換部品のタイプを指定します。デフォルトでは、定義済みの置換部品タイプが選択されます。追加の置換部品タイプを定義した場合は、メニューリストを使用してこの値を変更できます。デフォルトの代用置換部品タイプを追加または定義するには、「モデル化された列挙をカスタマイズ」ユーティリティを使用します。詳細については、「モデル化された列挙をカスタマイズ」ユーティリティを参照してください。

参照指定子

アセンブリ内で部品の特定のオカレンスを識別する英数字コード。

数量

アセンブリ内で使用される代用部品の数。

単位

数量の測定単位。リストから単位 (例: 「個」) を選択します。
