Windchill Workgroup Manager 13.1.0.1 以降のバージョンでは、*.slddrt、*.sldblk、*.sldbomtbt などのテンプレートファイルがサポートされています。Windchill では、これらのテンプレートファイルは「ドキュメントカテゴリ」の「フォーマット」に分類されています。これらのファイルを使用するには、次の手順に従って、Windchill コモンスペースのフォルダを SOLIDWORKS の「System Options」に追加します。

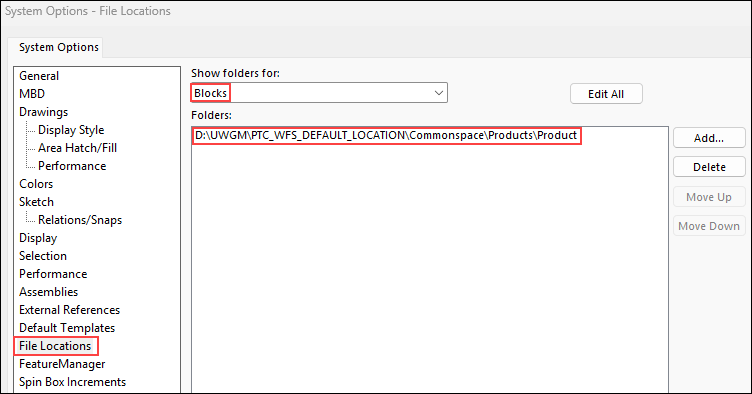

たとえば、*.sldblk ファイルの場合、次の例に示すように、「Show folders for」リストで「Blocks」を選択し、Windchill コモンスペースフォルダのパスを追加します。

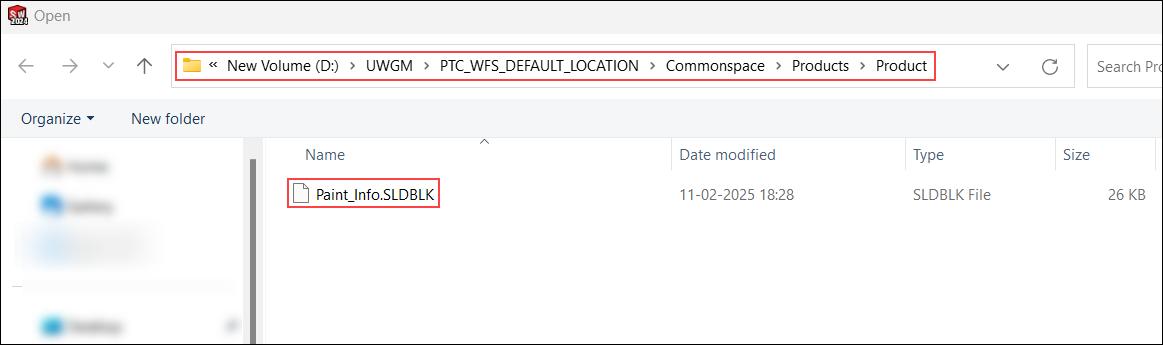

Windchill コモンスペースのパスを追加した後、Windchill からチェックインしたテンプレートファイルを SOLIDWORKS で使用できます。

ブロックの場合、SOLIDWORKS Design Library にコモンスペースフォルダのパスを追加することもできます。これにより、Design Library から SOLIDWORKS グラフィック領域にブロックを直接ドラッグできます。

Windchill 13.1.1.0 以降では、「ドキュメントタイプによる製品構造リンクを許可しない」プリファレンスのデフォルト値は、SOLIDWORKS に対して FORMAT に設定されています。この設定により、チェックイン時に「部品を CAD ドキュメントに自動関連付け」チェックボックスをオンにした場合でも、「フォーマット」ドキュメントカテゴリの CAD ドキュメントについては Windchill 部品とのオーナー関連付けを作成できなくなります。「自動関連付けの設定」を参照してください。
