プリファレンス管理ユーティリティで使用頻度の高いプリファレンス (Creo Elements/Direct Drafting)
このセクションでは、Windchill の役割において設定または修正可能な、よく使用するプリファレンスについて説明します。
 |
このセクションの目的は、「プリファレンス管理」ユーティリティを使用して設定できるすべてのプリファレンスではなく、最も頻繁に使用されるプリファレンスについて説明することです。「プリファレンス管理」ユーティリティから管理できる AutoCAD のプリファレンスの完全なリストについては、Windchill の「プリファレンス管理」ユーティリティを参照してください。
|
以下の表は、「操作」、「Workgroup Manager クライアント」、および「ワークスペース」のカテゴリで、Windchill の役割に応じて、Windchill Workgroup Manager for Creo Elements/Direct Drafting 向けに管理できるプリファレンスのうち、最も頻繁に使用されるものを示しています。
「操作」のプリファレンス
「操作」カテゴリとそのサブカテゴリから設定できるサーバー側のプリファレンスについては、「操作のプリファレンス」を参照してください。
「Workgroup Manager クライアント」のプリファレンス
次の表は、「Workgroup Manager クライアント」カテゴリとそのサブカテゴリから設定または修正できる、最も頻繁に使用されるプリファレンスの説明を示しています。
|
名前
|
コンテキスト
|
すべての値
|
||
|---|---|---|---|---|
|
デフォルトの図枠の場所
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
/<パス>
|
||
|
デフォルトの読み込みタイプ
|
• サイト
• 組織
|
• フル
• Structure
• Partial
• Lightweight
|
||
|
>
|
• サイト
• 組織
|
• True
• False
|
||
|
>
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
• Yes
• No
|
||
|
>
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
• Yes
• No
|
||
|
その場でのチェックアウトを無効化
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
|
「保存」操作実行時の「コンフリクト」 (その場でチェックアウト) ウィンドウの表示を制御し、以下のいずれかのオプションを使用してチェックアウトのコンフリクトを解決します。
• 「チェックアウト」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、ドキュメントをチェックアウトします。
• 「改訂およびチェックアウト」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、ドキュメントを改訂およびチェックアウトします。
• 「継続」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、チェックアウトせずにドキュメントの保存操作を続行します。
• 「いいえ」 (デフォルト) - 「コンフリクト」 (その場でチェックアウト) ウィンドウの表示を有効にします。
|
||
|
jt2pv 実行ファイルの場所
|
• サイト
• 組織
|
<文字列値>
|
||
|
jt2pv タイムアウト値
|
• サイト
• 組織
|
<タイムアウト値>
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_ITERATION
• CAD ドキュメント作業版数のシステム属性
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_LIFECYCLE_STATE
• CAD ライフサイクル状態システム属性
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_LIFECYCLE
• CAD ライフサイクルシステム属性
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_NAME
• CAD システム属性
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_NUMBER
• CAD システム属性
|
||
|
>
|
• サイト
• 組織
|
PTC_WM_LAST_CHANGE_NOTE
|
||
|
>
|
• サイト
• 組織
|
PTC_WM_CREATED_BY
|
||
|
>
|
• サイト
• 組織
|
PTC_WM_CREATED_ON
|
||
|
>
|
• サイト
• 組織
|
PTC_WM_MODIFIED_BY
|
||
|
>
|
• サイト
• 組織
|
PTC_WM_MODIFIED_ON
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_ORGANIZATION_ID
• <CAD システム属性>
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_PART_NAME
• CAD システム属性
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_PART_NUMBER
• CAD システム属性
|
||
|
>
|
• サイト
• 組織
|
PTC_WM_PART_REVISION_FOR_DRAWING
|
||
|
>
|
• サイト
• 組織
|
PTC_WM_PART_STATE_FOR_DRAWING
|
||
|
>
|
• サイト
• 組織
|
• PTC_WM_REVISION
• CAD システム属性
|
||
|
注記のデフォルトソフトタイプ
|
• サイト
• 組織
|
${internet_domain_name}.Note
|
||
|
ネイティブでないオブジェクトの CAD ツールで開く
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
• Yes
• No
|
||
|
番号とファイル名を同期化
|
• サイト
• 組織
|
• Yes
• No
|
||
|
>
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
• Yes
• No
|
||
|
>
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
<サーチファイルパス>
|
||
|
更新時にローカルコンテンツを上書き
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
• Yes
• No
|
||
|
CAD / ダイナミックドキュメントおよび添付資料フィルタをアップロード
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
• CAD/Dynamic Document Type
• Attachment File Type
• Content Category
|
||
|
カスタムシステム属性とファイルプロパティをマッピング
|
サイト
|
CAD ツールでパラメータまたはプロパティとして表示される、CAD ドキュメントに関連するオブジェクトの追加属性を指定します。
|
|
|
• 以前のリリースから Windchill 11.1 M020 にアップグレードした場合、上記のプロパティのいずれかに空でない名前が設定されている、以前のリリースで保存された大規模な CAD アセンブリを開いたときに、パフォーマンスの問題が生じることがあります。これは、Windchill 11.1 M020 以降では、Windchill から CAD ドキュメントを開くときに Windchill Workgroup Manager によって追加の Windchill システム属性が CAD モデルにデフォルトで適用されることが原因です。この Windchill システム属性の適用によって、これらの属性の適用がない場合と比べて、ファイルの読み込み時間が長くなります。

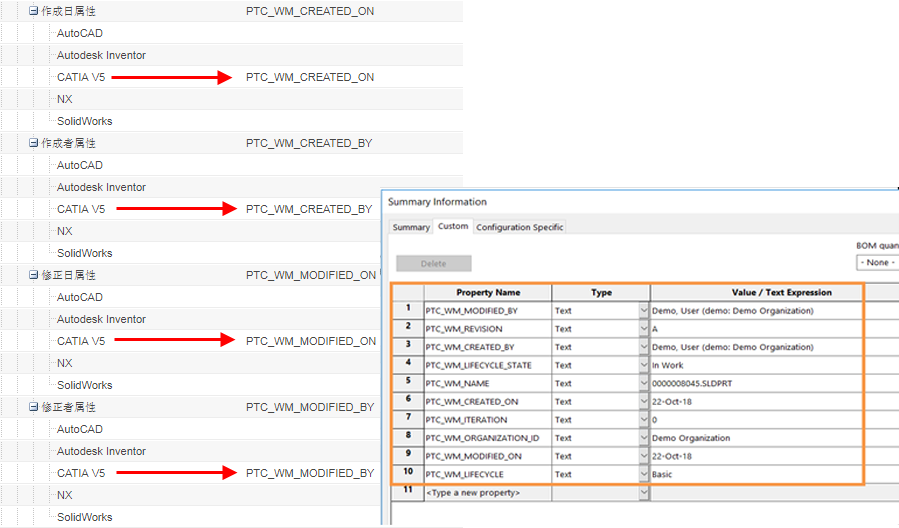

• これらの Windchill システム属性がご自分の要件に含まれていない場合、その属性名を空白の値に設定することによってこれらの属性を無視できます。Windchill Workgroup Manager によって Windchill システム属性が CAD モデルに適用されなくなり、レガシーデータでのパフォーマンスの低下が回避されます。以下の図では、Windchill サーバープリファレンスを設定し、デフォルトのシステム属性を適用しています。  |
「ワークスペース」のプリファレンス
次の表は、「ワークスペース」カテゴリとそのサブカテゴリから設定または修正できる、最も頻繁に使用されるプリファレンスの説明を示しています。
|
名前
|
コンテキスト
|
すべての値
|
||
|---|---|---|---|---|
|
>
|
• サイト
• 組織
• ユーザー
|
• DOWNLOAD
• LINK
|
||
|
>
|
• サイト
• 組織
• 製品
• プロジェクト
• ユーザー
|
• SELECTED_AND_MODIFIED
• SELECTED
• すべて
|
||
|
ワークスペースの表示
|
• サイト
• 組織
• 製品
• プロジェクト
• ユーザー
|
• すべてのアイテム
• 主要なアイテム
|
||
|
> <プリファレンス名>
|
• サイト
• 組織
• ユーザー
|
Creo Elements/Direct Drafting に適用できるプリファレンスのリストからプリファレンスと適切な値を選択します。
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• Yes
• No
|
||
|
> <プリファレンス名>
|
• サイト
• 組織
• ユーザー
|
Creo Elements/Direct Drafting に適用できるプリファレンスのリストからプリファレンスと適切な値を選択します。
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• Yes
• No
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• Yes
• No
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• DEFAULT
• LATEST
• AS_STORED
• WS_DEFAULT
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• DEFAULT
• LATEST
• AS_STORED
• WS_DEFAULT
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• SELECTED_AND_MODIFIED
• SELECTED
• すべて
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• Yes
• No
|
||
|
>
|
• サイト
• 組織
• ユーザー
|
• Yes
• No
|
||
|
> <プリファレンス名>
|
• サイト
• 組織
• ユーザー
|
Creo Elements/Direct Drafting に適用できるプリファレンスのリストからプリファレンスと適切な値を選択します。
|
「改訂」のプリファレンス
次の表では、改訂のプリファレンスについて説明します。
|
名前
|
コンテキスト
|
説明
|
||
|---|---|---|---|---|
|
>
|
• サイト
• 組織
|
「関連 CAD / ダイナミックドキュメントを含む」、「関連ドキュメントを含む」、「関連部品を含む」の値はデフォルトで設定されています。
|
