Windchill プリファレンス管理ユーティリティで使用頻度の高いプリファレンス (CATIA V5)

その他のアプリケーションとの統合 > Windchill Workgroup Manager のマニュアル > CATIA V5 > 管理者 > CATIA V5 のプリファレンス > Windchill プリファレンス管理ユーティリティで使用頻度の高いプリファレンス (CATIA V5)

このトピックでは、Windchill 役割に応じて設定または修正できる、最も頻繁に使用されるプリファレンスについて説明します。「プリファレンス管理」ユーティリティを使用して設定できるすべてのプリファレンスの説明が記載されているわけではありません。Windchill Workgroup Manager for CATIA V5 で設定できるすべてのプリファレンスについては、Windchill の「プリファレンス管理」ユーティリティを参照してください。

• これらのプリファレンスの説明は、Windchill プリファレンス管理ユーティリティの「プリファレンスを設定」ウィンドウで確認できます。

• クライアントシステムの wgmclient.ini ファイルで管理されている同じ名前のプリファレンスのほうが優先されます。

「操作」のプリファレンス

「操作」カテゴリとそのサブカテゴリから設定できるサーバー側のプリファレンスについては、「操作のプリファレンス」を参照してください。

「Workgroup Manager クライアント」のプリファレンス

次の表は、「Workgroup Manager クライアント」カテゴリとそのサブカテゴリから設定または修正できる、最も頻繁に使用されるプリファレンスの説明を示しています。

名前

コンテキスト

値

アクティブワークスペースを CATIA の DLNames リストに追加

• サイト

• 組織

• Yes

• No

All-in-One CATPart 作成 (すべてのボディをマージ)

• サイト

• 組織

• Yes

• No

All-in-One CATPart 名前

• サイト

• 組織

_AllCATPart

設計テーブルファイルがない場合に「ワークスペースに保存」または「チェックイン」操作を続行

• サイト

• 組織

• Yes

• No

異なる環境への保存を許可

• サイト

• 組織

• Yes

• No

アセンブリレベルの CGR パラメータ

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

部品パラメータ

CATIA V5 テンプレート部品番号

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

部品番号

コンテキストでの設計 > 「新規イメージ設計コンテキスト」操作で使用するアセンブリテンプレート

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

ProductTemplate.CATProduct

コンテキストでの設計 > 「新規イメージ設計コンテキスト」操作で使用するアセンブリテンプレート > CATIA V5

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

ProductTemplate.CATProduct

コンテキストでの設計 > イメージ更新をスキップする属性

• サイト

• 組織

• True

• False

コンテキストでの設計 > デフォルトの設計コンテキスト定義規則

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• アセンブリのみ

• フル

• Lightweight

• ジオメトリ

コンテキストでの設計 > デフォルトの製品表現

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• フル

• Lightweight

• ジオメトリ

コンテキストでの設計 > 「Creo View で開く」および「CAD ツールで開く」のデフォルトテンプレート

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

コンテキストでの設計 > コンフィギュレーションコンテキストから設計コンテキストを作成する際にウィザードを非表示にします

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• Yes

• No

コンテキストでの設計 > 除外ノードを表示

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• Yes

• No

コンテキストでの設計 > 「新規設計コンテキスト」操作を表示

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• Yes

• No

その場でのチェックアウトを無効化

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• 「チェックアウト」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、ドキュメントをチェックアウトします。

• 「改訂およびチェックアウト」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、ドキュメントを改訂およびチェックアウトします。

• 「継続」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、チェックアウトせずにドキュメントの保存操作を続行します。

明示的にチェックアウトされていないドキュメントはチェックインできません。

• 「いいえ」 (デフォルト) - 「コンフリクト」 (その場でチェックアウト) ウィンドウの表示を有効にします。

「コンテキストでの設計」 > 「「コンテキストを開く」操作を表示」

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• Yes

• No (デフォルト)

このプリファレンスが「はい」に設定されている場合、モデル構造レポートに「コンテキストを開く」操作が表示されます。

「環境管理を有効化」

• サイト

• 組織

• Yes

• No

セッションで読み取り専用

• サイト

• 組織

• Yes

• No

再表示の際の CAD セッション内で置換を有効化

• サイト

• 組織

• Yes

• No

パラメータまたはプロパティ (単位付き) のサポート機能を有効にする

• サイト

• 組織

• Yes

• No

「環境管理パラメータ」

• サイト

• 組織

PTC_WM_ENVMGMT

仕様ツリーからのアノテーションテキスト注記を公開

• サイト

• 組織

• Yes

• No

製造情報を公開

• サイト

• 組織

• Yes

• No

慣性特性測定値を公開

• サイト

• 組織

• 空白

• PartBody

仕様ツリーからの特定のジオメトリカルセットの下にあるパラメータを公開

• サイト

• 組織

• 空白

• 名前

• すべて

ファミリーテーブルインスタンスの作成 > モデルインスタンスをファミリーテーブルの CAD ドキュメントとして管理

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• すべて

• アセンブリ

• 部品

• 使用不可

標準部品を特定

• サイト

• 組織

<標準部品の文字列の値>

不明な依存を無視

• サイト

• 組織

• Yes

• No

インスタンスを単独で修正

• サイト

• 組織

• Yes

• No

「管理する環境変数」

• サイト

• 組織

<環境値>

管理された読み取り専用領域のフォルダ

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

<ファイルシステムのパス値>

システム属性とファイルプロパティをマッピング > CAD ドキュメント作業版数のシステム属性

• サイト

• 組織

• PTC_WM_ITERATION

• CAD ドキュメント作業版数のシステム属性

システム属性とファイルプロパティをマッピング > CAD ドキュメントライフサイクル状態システム属性

• サイト

• 組織

• PTC_WM_LIFECYCLE_STATE

• CAD ライフサイクル状態システム属性

システム属性とファイルプロパティをマッピング > CAD ドキュメントライフサイクルシステム属性

• サイト

• 組織

• PTC_WM_LIFECYCLE

• CAD ライフサイクルシステム属性

システム属性とファイルプロパティをマッピング > CAD ドキュメント名のシステム属性

• サイト

• 組織

• PTC_WM_NAME

• CAD システム属性

システム属性とファイルプロパティをマッピング > CAD ドキュメント番号のシステム属性

• サイト

• 組織

• PTC_WM_NUMBER

• CAD システム属性

システム属性とファイルプロパティをマッピング > 作成者属性

• サイト

• 組織

デフォルト名は空白の値に設定されています。

プロパティ名を PTC_WM_CREATED_BY に設定した場合、その CAD ドキュメントを作成したユーザーの名前を表示するプロパティが作成されます。

システム属性とファイルプロパティをマッピング > 作成日属性

• サイト

• 組織

デフォルト名は空白の値に設定されています。

プロパティ名を PTC_WM_CREATED_ON に設定した場合、その CAD ドキュメントが作成された日時を表示するプロパティが作成されます。

日時の文字列は wgmclient.ini ファイルのプリファレンス Date.Type.Parameter.Format によって制御されます。

システム属性とファイルプロパティをマッピング > 修正者属性

• サイト

• 組織

デフォルト名は空白の値に設定されています。

プロパティ名を PTC_WM_MODIFIED_BY に設定した場合、その CAD ドキュメントを最後に修正したユーザーの名前を表示するプロパティが作成されます。

システム属性とファイルプロパティをマッピング > 修正日属性

• サイト

• 組織

デフォルト名は空白の値に設定されています。

プロパティ名を PTC_WM_MODIFIED_ON に設定した場合、その CAD ドキュメントが最後に修正された日時を表示するプロパティが作成されます。

日時の文字列は wgmclient.ini ファイルのプリファレンス Date.Type.Parameter.Format によって制御されます。

システム属性とファイルプロパティをマッピング > 組織 ID のシステム属性

• サイト

• 組織

• PTC_WM_ORGANIZATION_ID

• <CAD システム属性>

システム属性とファイルプロパティをマッピング > 部品名のシステム属性

• サイト

• 組織

• PTC_WM_PART_NAME

• CAD システム属性

システム属性とファイルプロパティをマッピング > 部品番号のシステム属性

• サイト

• 組織

• PTC_WM_PART_NUMBER

• CAD システム属性

システム属性とファイルプロパティをマッピング > リビジョンのシステム属性

• サイト

• 組織

• PTC_WM_REVISION

• CAD システム属性

注記のデフォルトソフトタイプ

• サイト

• 組織

${internet_domain_name}.Note

「開く」コレクター > 依存 CAD/ダイナミックドキュメントを含む

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• 必須

• すべて

• なし

「開く」コレクター > 関連図面を含む

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• なし

• すべて

• 最初に選択

ネイティブでないオブジェクトの CAD ツールで開く

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• Yes

• No

CAD コンポーネント名を設定

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

CATIA V5 インスタンス名を CAD 構造内のコンポーネント名にマッピングし、Windchill WTPart 構造内で参照指定子として使用するかどうかを制御します。

• はい (デフォルト) - インスタンス名は Windchill にマッピングされ、Windchill の「オカレンス」タブの「参照指定子」コラムに適用されます。

• いいえ - インスタンス名は Windchill にマッピングされません。「参照指定子」コラムは空白のままになります。

CATIA インスタンス名を使用して壊れたリンクを解決

• サイト

• Yes

• No

「データをアクティブな環境とともに保存」

• サイト

• 組織

• Yes

• No

パラメータの式の値を保存

• サイト

• Yes

• No

エクスポートファイルの保存中

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• 添付資料

• Windchill CAD ドキュメント

チェックアウト解除がローカルコンテンツを上書き

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• Yes

• No

非管理読み取り専用領域の場所

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

<サーチファイルパス>

更新時にローカルコンテンツを上書き

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• Yes

• No

ネイティブ保存後にアップロード

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• Yes

• No

CAD / ダイナミックドキュメントおよび添付資料フィルタをアップロード

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• ユーザー

• CAD/Dynamic Document Type

• Attachment File Type

• Content Category

CGR ファイルをアップロード

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• Yes

• No

CGR ファイルをアップロード > CATIA V5

• サイト

• 組織

• 製品

• プロジェクト

• ライブラリ

• Yes

• No

カスタムシステム属性とファイルプロパティをマッピング

サイト

CAD ツールでパラメータまたはプロパティとして表示される、CAD ドキュメントに関連するオブジェクトの追加属性を指定します。

• 以前のリリースから Windchill 11.1 M020 にアップグレードした場合、上記のプロパティのいずれかに空でない名前が設定されている、以前のリリースで保存された大規模な CAD アセンブリを開いたときに、パフォーマンスの問題が生じることがあります。これは、Windchill 11.1 M020 以降では、Windchill から CAD ドキュメントを開くときに Windchill Workgroup Manager によって追加の Windchill システム属性が CAD モデルにデフォルトで適用されることが原因です。この Windchill システム属性の適用によって、これらの属性の適用がない場合と比べて、ファイルの読み込み時間が長くなります。

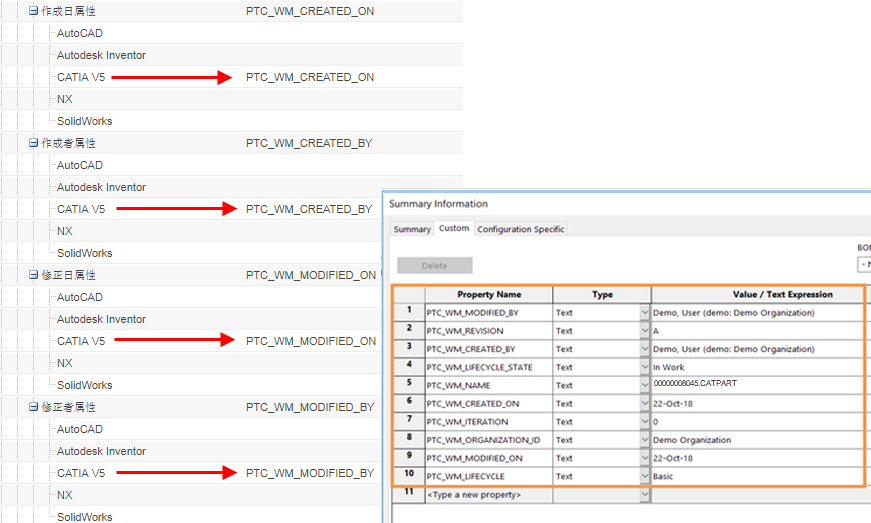

• これらの Windchill システム属性がご自分の要件に含まれていない場合、その属性名を空白の値に設定することによってこれらの属性を無視できます。Windchill Workgroup Manager によって Windchill システム属性が CAD モデルに適用されなくなり、レガシーデータでのパフォーマンスの低下が回避されます。以下の図では、Windchill サーバープリファレンスを設定し、デフォルトのシステム属性を適用しています。

「ワークスペース」のプリファレンス

次の表は、「ワークスペース」カテゴリとそのサブカテゴリから設定または修正できる、最も頻繁に使用されるプリファレンスの説明を示しています。

名前

コンテキスト

すべての値

ワークスペースへの追加およびチェックアウト > プライマリコンテンツをワークスペースに追加

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• DOWNLOAD

• LINK

ワークスペースへの追加およびチェックアウト > 「ワークスペースに追加」コレクター <プリファレンス名>

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

CATIA V5 に適用できるプリファレンスのリストからプリファレンスと適切な値を選択します。

「ワークスペース」 > 「ワークスペースへの追加およびチェックアウト」 > 「「ワークスペースに追加」コレクター」 <プリファレンス名> で CATIA V5 に対して設定できるプリファレンスはいくつかあります。

ワークスペースへの追加およびチェックアウト > ワークスペースに追加したすべてのオブジェクトを自動的にロック

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• Yes

• No

ワークスペースへの追加およびチェックアウト > 「チェックアウト」コレクター <プリファレンス名>

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

CATIA V5 に適用できるプリファレンスのリストからプリファレンスと適切な値を選択します。

「ワークスペース」 > 「ワークスペースへの追加およびチェックアウト」 > 「「チェックアウト」コレクター」 <プリファレンス名> で CATIA V5 に対して設定できるプリファレンスはいくつかあります。

ワークスペースへの追加およびチェックアウト > アプリケーションで開く

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• Yes

• No

ワークスペースへの追加およびチェックアウト > 修正したワークスペースコンテンツを再使用

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• Yes

• No

ワークスペースへの追加およびチェックアウト > 「ワークスペースに追加」のフィルタを設定

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• DEFAULT

• LATEST

• AS_STORED

ワークスペースへの追加およびチェックアウト > チェックアウトのフィルタを設定

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• DEFAULT

• LATEST

• AS_STORED

ワークスペースへの追加およびチェックアウト > チェックアウトに設定

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• SELECTED_AND_MODIFIED

• SELECTED

• すべて

• REQUIRED

ワークスペースへの追加およびチェックアウト > デフォルトで「アドバンス」タブを使用

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• Yes

• No

期限切れチェック

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

埋め込みワークスペースのリストおよび CAD ドキュメントの情報ページの作業コピーで「期限切れチェック」を有効にするかどうかを制御します。有効にした場合、ローカルワークスペース内のコンテンツがコモンスペースと比べて古いかどうかが定期的にチェックされます。

• Yes - ワークスペースページの「期限切れチェック」機能を有効にします。ローカルワークスペース内のコンテンツが古い場合、ワークスペースのリストおよび CAD ドキュメントの情報ページの作業コピーの上部にある操作メニューの横に、古いオブジェクトのインジケータアイコンが表示されます。

• No - ワークスペースページの「期限切れチェック」機能を無効にします。

ワークスペースからエクスポート > コレクター > <プリファレンス名>

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

CATIA V5 に適用できるプリファレンスのリストからプリファレンスと適切な値を選択します。

「ワークスペース」 > 「ワークスペースからエクスポート」 > 「コレクター」 <プリファレンス> で CATIA V5 に対して設定できるプリファレンスはいくつかあります。

ワークスペースの表示

• サイト

• 組織

• 製品

• プロジェクト

• ユーザー

• すべてのアイテム

• 主要なアイテム

改訂のプリファレンス

次の表では、改訂のプリファレンスについて説明します。

名前

コンテキスト

説明

コレクター > クイックユーザーインタフェースで使用しないコレクションプリファレンス

• サイト

• 組織

「関連 CAD / ダイナミックドキュメントを含む」、「関連ドキュメントを含む」、「関連部品を含む」の値はデフォルトで設定されています。

詳細については、CAD ツールからの改訂操作とチェックアウト操作で使用されるコレクタープリファレンスの設定のトピックを参照してください。
