仕様ツリーへの Windchill デフォルトシステム属性の表示
Windchill で提供される属性のリストについては、「Windchill デフォルトシステム属性」を参照してください。
CATDrawing では、Windchill デフォルトシステム属性はパラメータとして表示されます。「Parameters」ノードを表示するよう CATIA V5 を設定している場合、これらのパラメータは仕様ツリーに表示されます。ただし、CATPart と CATProduct では、Windchill デフォルトシステム属性はプロパティとして作成され、仕様ツリーには表示されません。この情報を仕様ツリーに表示する必要がある場合、表示するプロパティを参照するパラメータを作成する必要があります。これには、以下の手順を実行します。
1. CATPart または CATProduct が選択された状態で、 > の順に選択します。
2. 「Formulas」ウィンドウで、「New Parameter of type」をクリックします。
3. 名前フィールドに、表示する Windchill デフォルトシステム属性 (PTC_WM_ITERATION など) を入力します。
4. 「Add Formula」をクリックします。

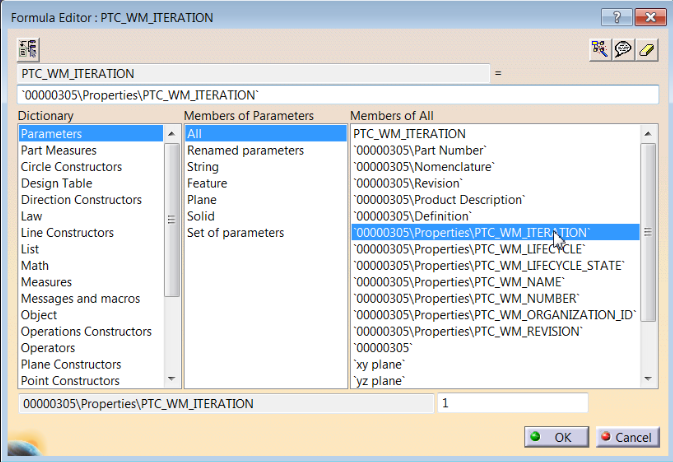

5. 「Members of All」リストで、CATPart または CATProduct のプロパティをダブルクリックし、「OK」をクリックします。
6. このほかのプロパティをパラメータとして表示するには、ステップ 2 から 5 を繰り返します。
7. 完了後、「Formulas」ウィンドウの「OK」をクリックします。
それらのプロパティがパラメータとして表示されます。
