Windchill プリファレンス管理ユーティリティで使用頻度の高いプリファレンス (Autodesk Inventor)
このセクションでは、Windchill の役割において設定または修正可能な、よく使用するプリファレンスについて説明します。
Windchill および Windchill Workgroup Manager のプリファレンスの設定は、「Workgroup Manager クライアント」のほか、「操作」、「Visualization」、「ワークスペース」など、その他のプリファレンスカテゴリからも可能です。
 |
このセクションには、「プリファレンス管理」ユーティリティを使用して設定できるプリファレンスのうち、最も頻繁に使用されるものを記載しています。すべてのプリファレンスを列挙しているわけではありません。プリファレンスの完全なリストについては、Windchill の「プリファレンス管理」ユーティリティを参照してください。「プリファレンスを設定」ウィンドウから、各プリファレンスに関する詳細情報を表示できます。
|
以下の表は、「操作」、「Workgroup Manager クライアント」、および「ワークスペース」のカテゴリで、Windchill Workgroup Manager for Autodesk Inventor 向けに管理できるプリファレンスのうち、最も頻繁に使用されるものを示しています。
「操作」のプリファレンス
「操作」カテゴリとそのサブカテゴリから設定できるサーバー側のプリファレンスについては、「操作のプリファレンス」を参照してください。
「Workgroup Manager クライアント」のプリファレンス
次の表は、「Workgroup Manager クライアント」カテゴリとそのサブカテゴリから設定または修正できる、最も頻繁に使用されるプリファレンスの説明を示しています。
|
名前
|
コンテキスト
|
説明
|
||
|---|---|---|---|---|
|
アプリケーションの使用するライブラリを定義
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
|
Autodesk Inventor によってライブラリコンポーネントが自動的に追加されるライブラリを示します。
|
||
|
その場でのチェックアウトを無効化
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
|
「保存」操作実行時の「コンフリクト」 (その場でチェックアウト) ウィンドウの表示を制御し、以下のいずれかのオプションを使用してチェックアウトのコンフリクトを解決します。
• 「チェックアウト」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、ドキュメントをチェックアウトします。
• 「改訂およびチェックアウト」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、ドキュメントを改訂およびチェックアウトします。
• 「継続」 - 「コンフリクト」 (その場でチェックアウト) ウィンドウを無効にして、チェックアウトせずにドキュメントの保存操作を続行します。
• 「いいえ」 (デフォルト) - 「コンフリクト」 (その場でチェックアウト) ウィンドウの表示を有効にします。
|
||
|
再表示の際の CAD セッション内で置換を有効化
|
• サイト
• 組織
|
再表示の際の「CAD セッション内で置換を有効化」機能を有効にするかどうかを制御します。
|
||
|
インスタンスを単独で修正
|
• サイト
• 組織
|
「いいえ」に設定した場合、非 Creo ファミリーテーブルのすべてのメンバーが同時にチェックアウトされます。「はい」に設定した場合、個別のチェックアウトが許可されます。
|
||
|
>
|
• サイト
• 組織
|
CAD ドキュメントの作業版数を表示する CAD ツールでプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
CAD ドキュメントのライフサイクル状態を表示する CAD ツールでプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
CAD ドキュメントのライフサイクルを表示する CAD ツールでプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
CAD ツールで CAD ドキュメントの名前を示すプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
CAD ツールで CAD ドキュメントの番号を示すプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
デフォルト名は空白の値に設定されています。
プロパティ名を PTC_WM_CREATED_BY に設定した場合、その CAD ドキュメントを作成したユーザーの名前を表示するプロパティが作成されます。
|
||
|
>
|
• サイト
• 組織
|
デフォルト名は空白の値に設定されています。
プロパティ名を PTC_WM_CREATED_ON に設定した場合、その CAD ドキュメントが作成された日時を表示するプロパティが作成されます。
|
||
|
>
|
• サイト
• 組織
|
デフォルト名は空白の値に設定されています。
プロパティ名を PTC_WM_MODIFIED_BY に設定した場合、その CAD ドキュメントを最後に修正したユーザーの名前を表示するプロパティが作成されます。
|
||
|
>
|
• サイト
• 組織
|
デフォルト名は空白の値に設定されています。
プロパティ名を PTC_WM_MODIFIED_ON に設定した場合、その CAD ドキュメントが最後に修正された日時を表示するプロパティが作成されます。
|
||
|
>
|
• サイト
• 組織
|
CAD ツールで CAD ドキュメントの番号を示すプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
CAD ツールで CAD ドキュメントのオーナー関連部品名を示すプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
CAD ツールで CAD ドキュメントのオーナー関連部品番号を示すプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
|
CAD ツールで CAD ドキュメントのリビジョンを示すプロパティの名前を識別します。
|
||
|
>
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
開いたときに、収集された CAD ドキュメントのどの依存 CAD ドキュメントをデフォルトでコレクションに追加するかを指定します。
|
||
|
>
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
開いたときに、収集された CAD ドキュメントに関連するどの図面をデフォルトでコレクションに追加するかを指定できます。
|
||
|
|
• サイト
• 組織
|
ファイル名と番号を同一にできます。
|
||
|
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
「チェックアウトを解除」の使用時に、デフォルトでキャッシュ内のモデルコンテンツを上書きするかどうかを指定します。
|
||
|
更新時にローカルコンテンツを上書き
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
Windchill Workgroup Manager から「更新」を使用したときに、デフォルトでキャッシュ内のモデルコンテンツを上書きするかどうかを指定します。
|
||
|
ネイティブ保存後にアップロード
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
Autodesk Inventor 内でのネイティブの保存操作 (つまり > ) の後でモデルをアップロードするかどうかを指定します。
|
||
|
CAD / ダイナミックドキュメントおよび添付資料フィルタをアップロード
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
モデルの追加コンテンツとしてアップロードされるコンテンツを設定できます。
|
||
|
関連図面をアップロード
|
• サイト
• 組織
• 製品
• プロジェクト
• ライブラリ
• ユーザー
|
CAD ドキュメントのネイティブアップロードまたは自動チェックインでは、関連図面もアップロードまたは自動チェックインされます。
|
||
|
カスタムシステム属性とファイルプロパティをマッピング
|
サイト
|
CAD ツールでパラメータまたはプロパティとして表示される、CAD ドキュメントに関連するオブジェクトの追加属性を指定します。
|
|
|
• 以前のリリースから Windchill 11.1 M020 にアップグレードした場合、上記のプロパティのいずれかに空でない名前が設定されている、以前のリリースで保存された大規模な CAD アセンブリを開いたときに、パフォーマンスの問題が生じることがあります。これは、Windchill 11.1 M020 以降では、Windchill から CAD ドキュメントを開くときに Windchill Workgroup Manager によって追加の Windchill システム属性が CAD モデルにデフォルトで適用されることが原因です。この Windchill システム属性の適用によって、これらの属性の適用がない場合と比べて、ファイルの読み込み時間が長くなります。

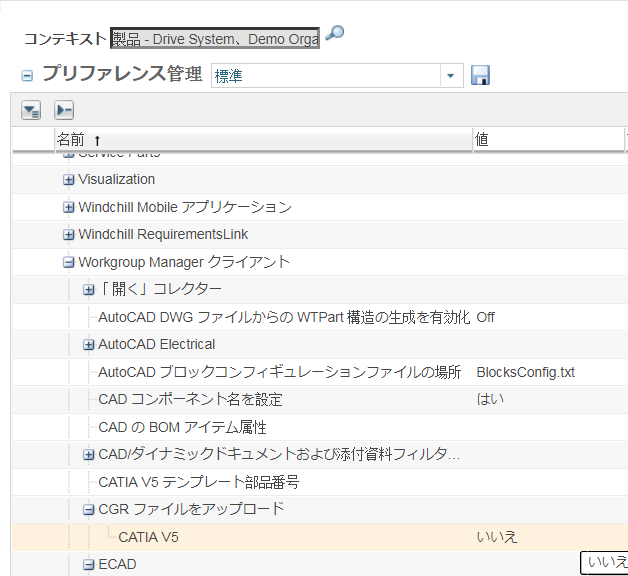

• これらの Windchill システム属性がご自分の要件に含まれていない場合、その属性名を空白の値に設定することによってこれらの属性を無視できます。Windchill Workgroup Manager によって Windchill システム属性が CAD モデルに適用されなくなり、レガシーデータでのパフォーマンスの低下が回避されます。次の図で、値が空の属性は適用されていません。以下の図では、Windchill サーバープリファレンスを設定し、デフォルトのシステム属性を適用しています。  |
「ワークスペース」のプリファレンス
次の表は、「ワークスペース」カテゴリとそのサブカテゴリから設定または修正できる、最も頻繁に使用されるプリファレンスの説明を示しています。
|
名前
|
コンテキスト
|
値
|
|---|---|---|
|
>
|
• サイト
• 組織
• ユーザー
|
コンテンツをワークスペースにリンクとして追加するか実際のファイルとして追加するかを指定するデフォルトの動作を制御します。
|
|
> <プリファレンス名>
|
• サイト
• 組織
• ユーザー
|
「ワークスペースに追加」操作中に収集されたドキュメントとその関連オブジェクトを管理できます。
|
|
>
|
• サイト
• 組織
• ユーザー
|
ワークスペースのロックを設定することで、「ワークスペースに追加」操作と「チェックアウト」操作中にチェックアウトされないオブジェクトをすべて自動的にロックします。
|
|
>
|
• サイト
• 組織
• ユーザー
|
「チェックアウト」操作中に収集されたドキュメントとその関連オブジェクトを管理できます。
|
|
>
|
• サイト
• 組織
• ユーザー
|
ユーザーインタフェースから「ワークスペースに追加」または「チェックアウト」を実行したときに初期選択アイテムを Autodesk Inventor で開くかどうかのデフォルト動作を制御します。
|
|
>
|
• サイト
• 組織
• ユーザー
|
すでに修正されたコンテンツがターゲットワークスペースのキャッシュに存在する場合にコンテンツを処理する方法のデフォルトの動作を制御します。
|
|
>
|
• サイト
• 組織
• ユーザー
|
「ワークスペースに追加」操作が実行される際のデフォルトコンフィギュレーションを制御します。
|
|
>
|
• サイト
• 組織
• ユーザー
|
「チェックアウト」操作が実行される際のデフォルトコンフィギュレーションを制御します。
|
|
>
|
• サイト
• 組織
• ユーザー
|
チェックアウトするデフォルトのオブジェクトセットを制御します。
|
|
>
|
• サイト
• 組織
• ユーザー
|
このプリファレンスを「はい」に設定することで、「ワークスペースに追加」操作と「チェックアウト」操作のデフォルトとして「アドバンス」タブを設定できます。
|
|
> <プリファレンス名>
|
• サイト
• 組織
• ユーザー
|
「ワークスペースからエクスポート」操作中に収集されたオブジェクトとその依存オブジェクトを管理できます。
|
改訂のプリファレンス
次の表では、改訂のプリファレンスについて説明します。
|
名前
|
コンテキスト
|
説明
|
||
|---|---|---|---|---|
|
>
|
• サイト
• 組織
|
「関連 CAD / ダイナミックドキュメントを含む」、「関連ドキュメントを含む」、「関連部品を含む」の値はデフォルトで設定されています。
|
