Windchill 内の中間フォーマット CAD データを使用した設計
CAD アプリケーションで、Windchill に保存されている STEP、IGES、JT、PARASOLID などの中間フォーマット CAD データを開くことができます。このテクニックにより、インポートしたデータを設計にシームレスに統合して再び Windchill に保存できます。
たとえば、中間データファイルを NX で作成して Windchill に保存した場合、Windchill に接続している SOLIDWORKS やほかの CAD アプリケーションで、そのファイルを開くことができます。
中間フォーマットの CAD データファイルを CAD アプリケーションで開く
中間データファイルのサポートは、各 CAD アプリケーションでネイティブの > コマンドを使用して開いた場合にのみ適用されます。
ワークスペースから中間フォーマット CAD データファイルを開くには、各 CAD アプリケーションで > の順にクリックします。
 |
NX、SOLIDWORKS、Autodesk Inventor の場合、ワークスペースから中間フォーマット CAD データを開きます。
Creo Elements/Direct Modeling および CATIA V5 の場合、ワークスペースローカルディレクトリ (PTC_WLD_ROOT) から中間フォーマット CAD データを開きます。
|
中間フォーマット CAD データの変換と Windchill への保存
CAD セッションで中間フォーマット CAD データを開いた後で、ネイティブ CAD フォーマットとして Windchill に保存できます。
NX、SOLIDWORKS、および Autodesk Inventor の場合、 > の順にクリックして、ファイルを Windchill に保存します。
Creo Elements/Direct Modeling および CATIA V5 の場合、 > の順にクリックして、ファイルを Windchill に保存します。
変換後のデータをアセンブリに挿入することもできますが、変換後のデータをアセンブリに挿入する前にワークスペースに保存します。
|
|
• 中間フォーマット CAD データファイルにアセンブリ構造が含まれている場合、ゴーストリンクを回避するため、これを単一部品として開いてから、ネイティブ CAD フォーマットとして Windchill に保存します。
• SOLIDWORKS では、部品ファイルの Parasolid (*.x_t) のみをネイティブ CAD ファイルフォーマット (*.SLDPRT) として Windchill に保存できます。アセンブリファイルの Parasolid は現在サポートされていません。
|
CAD ツールで開いて Windchill Workgroup Manager を使用して Windchill にネイティブ CAD データとして保存することが可能な、サポートされている中間 CAD データフォーマットのリストを次に示します。

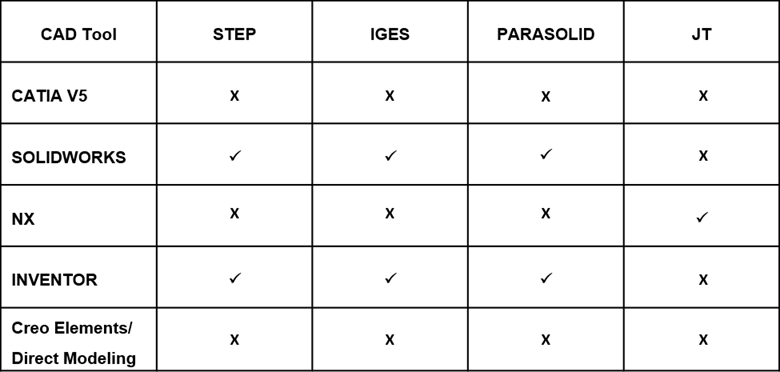

Windchill でサポートされている中間 CAD データフォーマット

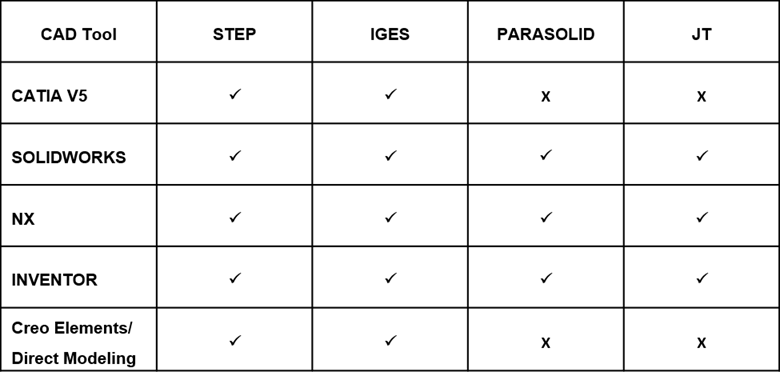

CAD ツールで開いて Windchill Workgroup Manager を使用して Windchill に保存することが可能な、中間 CAD データフォーマットのリストを次に示します。
| | *.x_b Parasolid ファイルは現在、Windchill ではサポートされていません。 |
