次の例は、リンクオブジェクトがコンフィギュレーションレベルで有効になっている場合の変更管理プロセスを示しています。

単一の設計解決策を 1 つのコンフィギュレーションアイテムに複数回関連付けることができます。これにより、その設計解決策が製品の異なる物理的な場所に適用されることを示すことができます。場所または位置を指定するには、リンクオブジェクトを使用したコンフィギュレーション管理用にシステムを設定する必要があります。

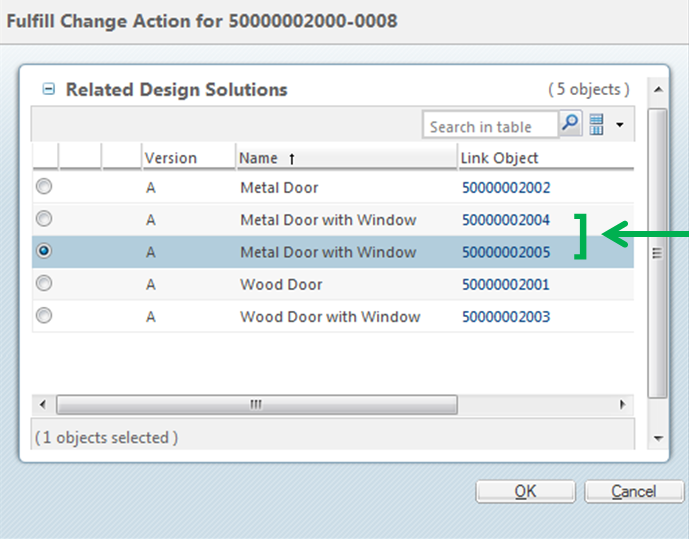

設計解決策をコンフィギュレーションアイテムに複数回追加すると、その設計解決策の各インスタンスは、それぞれ位置が異なるリンクオブジェクトを持つことになります。「変更作業を実行」操作を選択すると、「変更作業を実行」ウィンドウに、すべての設計解決策インスタンスとそれに関連付けられたリンクオブジェクトが表示されます。

変更作業を実行する設計解決策を選択すると、コンフィギュレーションアイテムと各リンクオブジェクトの間の親子リンクにエフェクティビティの範囲が保存されます。

リンクオブジェクトを使用したシステムの設定の詳細については、リンクオブジェクトを使用するためのシステムの設定を参照してください。

次の例では、コンフィギュレーションアイテムの 2 つの異なる位置とエフェクティビティの範囲に対して、同じ設計解決策を使用して変更作業を実行します。

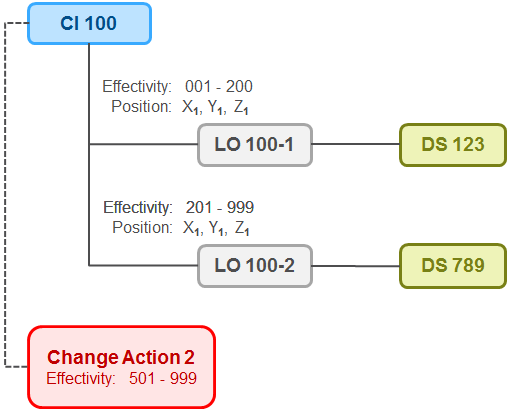

コンフィギュレーションアイテム (CI 100) には、以前の変更操作を実行していた 2 つの設計解決策 (DS 123 および DS 789) があります。各設計解決策は、中間リンクオブジェクト (LO 100-1 および LO 100-2) を介してコンフィギュレーションアイテムに関連付けられます。中間リンクオブジェクトには、関連付けられている設計解決策が適用されるエフェクティビティの範囲と位置が保存されます。

コンフィギュレーションアイテムのエフェクティビティの範囲 501-999 に影響を与える新しい変更作業が作成されます。

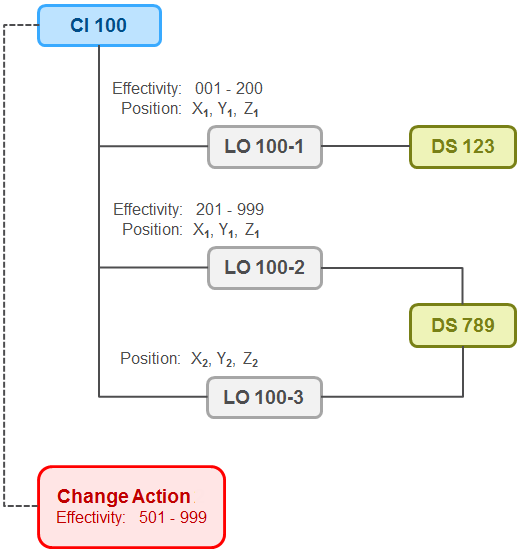

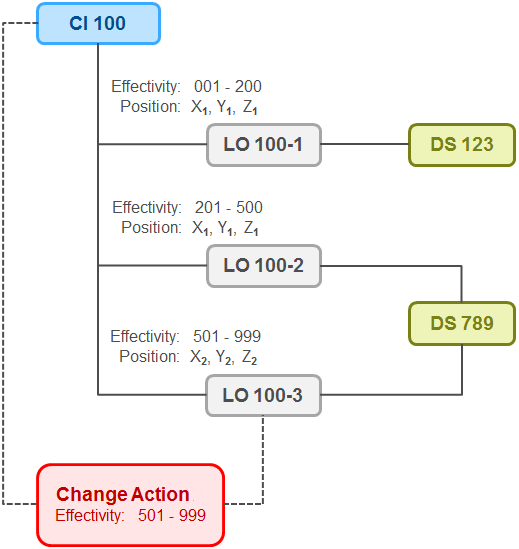

ユーザーは、既存の設計解決策を新しい場所に配置することで、変更作業に対応します。
