Parti
Windchill ESI consente di pubblicare parti create e modificate in Windchill PDMLink in un target di distribuzione, ad esempio SAP o Oracle. È possibile configurare il sistema Windchill PDMLink per pubblicare particolari attributi di una parte, nonché i documenti associati alla parte. Le informazioni sulla parte di Windchill PDMLink vengono utilizzate per creare una parte nel target di distribuzione.
ERP Connector trasmette i seguenti attributi associati alle parti da Windchill PDMLink al target di distribuzione.
• Numero
• Indica se la parte è una parte fittizia o phantom
• Unità di default
• Caratteristiche di controllo
• Tipo
• Nome
• Origine
• Versione
• Iterazione
• Effettività per data
• Autore ultima modifica
• Target di distribuzione
• Effettività per numero di serie
• Effettività numero di lotto
• Stato del ciclo di vita
• Vista
• Posizione di archiviazione
• Versione parte precedentemente pubblicata
• Dati estesi
• Dati reparto
Pubblicazione di una versione aziendale di una parte di fabbricazione
Ogni parte a valle viene fabbricata in base alla specifica della parte a monte. Per una parte specifica, l'attributo Versione aziendale visualizza la versione della parte a monte collegata. Per ulteriori informazioni, vedere Versione aziendale.
Durante la pubblicazione di una parte di fabbricazione, la risposta ESI contiene le informazioni della versione aziendale (versione a monte) insieme alle informazioni sulla parte di fabbricazione.

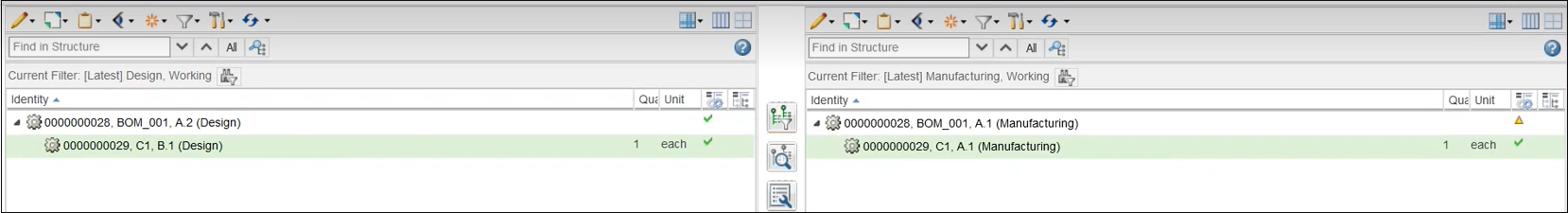

Ad esempio, quando si pubblica la parte di fabbricazione (versione A.1), la risposta ESI include le informazioni sulla parte di progetto a monte (versione B.1), insieme alle informazioni sulla parte di fabbricazione (versione A.1). Fare riferimento all'immagine seguente:
Questa funzionalità è utile quando si desidera tenere traccia della revisione della parte utilizzando la revisione tecnica (in questo caso la parte di progetto) nel sistema ERP a valle.
Per attivare questa preferenza, attenersi alla procedura descritta di seguito.
1. Aprire l'utilità Gestione preferenze. Fare clic su > >
2. Selezionare > >
3. Impostare la preferenza Pubblica versione aziendale parte di fabbricazione come Yes.
La versione aziendale viene impiegata nel sistema ERP SAP per il materiale tramite una notifica di modifica e nel sistema ERP Oracle per il materiale e la distinta base.
Attributi specifici dello stabilimento per le parti
È possibile pubblicare attributi specifici dello stabilimento per una parte utilizzando le funzionalità specifiche di visualizzazione di Windchill MPMLink. Per pubblicare attributi specifici dello stabilimento:
• Accertarsi che la preferenza Pubblica informazioni dati stabilimento della categoria > > sia impostata su Sì.
• Definire una vista specifica che corrisponde a ognuno degli stabilimenti in Windchill MPMLink.
• Definire gli attributi specifici dello stabilimento nella scheda degli attributi di visualizzazione corrispondente.
• Utilizzare Windchill ESI per pubblicare la parte.
Windchill ESI recupera quindi gli attributi specifici dello stabilimento per la parte da Windchill MPMLink e invia quelle informazioni allo stabilimento pertinente nel target di distribuzione.
 | • È necessario definire la mappatura per questi attributi nel file delle meta informazioni sulla risposta ESI. Inoltre, i componenti del software EAI devono essere estesi per mappare questi attributi a SAP in base alle esigenze. • Durante la pubblicazione di dati reparto o dati stabilimento per le parti o le risorse tramite l'azione Invia a target di distribuzione, l'azione Invia materiale a target di distribuzione, Notifica di modifica, Richiesta di promozione o Imposta stato del ciclo di vita, Filtro salvato viene utilizzato dalle seguenti posizioni: ◦ Impostazioni distinta base sul target di distribuzione quando si pubblica la parte o la distinta base. ◦ Impostazioni risorsa sul target di distribuzione quando si pubblica la risorsa o la struttura delle risorse. ◦ Impostazioni piano di produzione sul target di distribuzione quando si pubblica la struttura del piano di produzione. ◦ Impostazioni notifica di modifica sul target di distribuzione quando si pubblica utilizzando la notifica di modifica. |
In caso di scenari di unione dove gli attributi Dati stabilimento sono uniti a una parte, la proprietà com.ptc.windchill.esi.renderViewFromPartInPartElement determina se la vista di una parte nella risposta ESI viene visualizzata in base alla parte stessa o ai Dati stabilimento correlati. Se questa proprietà è impostata su true (defalut), la vista viene visualizzata in base alla parte. Se questa proprietà non è impostata o è impostata su false, la vista viene visualizzata in base ai Dati stabilimento. Se, tuttavia, i criteri di navigazione associati ai target di distribuzione risolvono più oggetti Dati stabilimento associati, la vista viene visualizzata in base alla parte.
| | Quando i Dati stabilimento vengono visualizzati in una sezione separata nella risposta ESI, la vista della parte viene visualizzata in base alla parte stessa. |
Configurazione dei dati da pubblicare automaticamente con la modifica dello stato del ciclo di vita
I dati estesi o i dati reparto possono essere configurati per essere pubblicati automaticamente nella risposta ESI se lo stato del ciclo di vita dei dati stabilimento viene modificato. A tale scopo è possibile attivare la preferenza Stati del ciclo di vita dati estesi per attivazione automatica pubblicazione parte da > > . È possibile specificare più stati del ciclo di vita in un elenco separato da virgole. Il valore di default della preferenza è vuoto.
Dopo avere attivato questa preferenza, quando lo stato del ciclo di vita dei dati aziendali o dei dati stabilimento viene modificato secondo quanto specificato nella preferenza, ESI esegue il rendering dell'iterazione della parte pertinente e dei dati reparto in base alla specifica di configurazione o al filtro associato al target di distribuzione per pubblicare la parte nella risposta ESI.
| | • La pubblicazione di una parte viene attivata solo se la preferenza Avvia workflow ESI automaticamente è impostata su Sì. • Se i dati stabilimento vengono rilasciati, vengono pubblicati i dati stabilimento e i dati aziendali. Se invece vengono rilasciati i dati aziendali, vengono pubblicati i dati stabilimento pertinenti. |
I dati estesi e i dati reparto possono essere pubblicati in raccolte separate nella risposta ESI. A tal fine è possibile personalizzare la risposta ESI. Per ulteriori informazioni sulla personalizzazione delle raccolte nella risposta ESI, vedere ERP Connector Customization.
