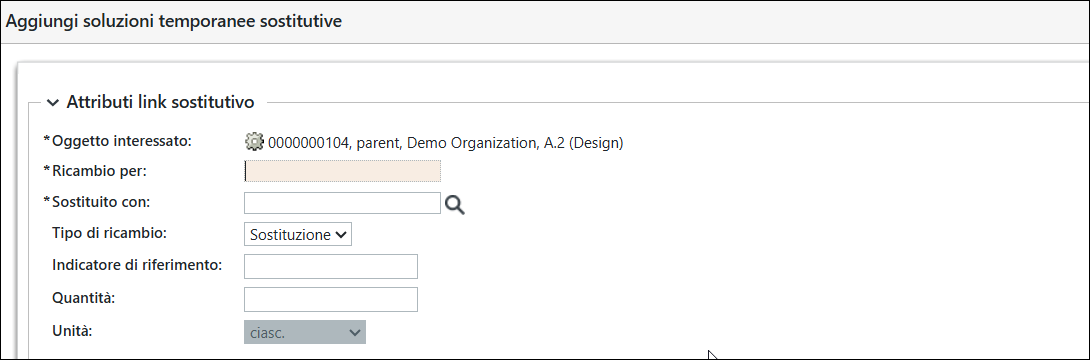

Oggetti interessati

Visualizza l'oggetto interessato e i relativi dettagli, in cui una parte figlio verrà sostituita con una parte di sostituzione.

Ricambio per

Visualizza solo le parti figlio direttamente associate alla parte padre selezionata nella struttura di primo livello dell'oggetto interessato. Ad esempio, se l'oggetto interessato presenta tre parti figlio di primo livello, vengono visualizzate solo queste tre parti.

Sostituito con

La funzionalità di ricerca Trova parte restituisce le parti che si trovano al primo livello all'interno della struttura dell'oggetto interessato. Se sono presenti più utilizzi di una parte figlio nella struttura, la funzionalità dei suggerimenti rapidi visualizza tutte le occorrenze di tale parte nei risultati della ricerca. È possibile utilizzare i valori degli attributi Numero di riga e Indice bolla per selezionare la parte di ricambio corretta.

Tipo di ricambio

Specifica il tipo di ricambio. Per default, è selezionato un tipo di ricambio predefinito. Se sono stati definiti altri tipi di ricambio, è possibile modificare questo valore utilizzando l'elenco di menu. Per aggiungere o definire un tipo di ricambio sostitutivo di default, utilizzare l'utilità Personalizza enumerazioni modellate. Per ulteriori dettagli, fare riferimento a Customize Modeled Enumerations Utility.

Indicatore di riferimento

Un codice alfanumerico che identifica occorrenze specifiche della parte all'interno dell'assieme.

Quantità

Numero di parti di sostituzione utilizzate nell'assieme.

Unità

Unità di misura per la quantità. Selezionare un'unità dall'elenco, ad esempio ciasc.
