Utilizzo di file *.slddrt, *.sldblk e *.sldbomtbt
Windchill Workgroup Manager 13.1.0.1 e versioni successive supportano i file di modello, ad esempio *.slddrt, *.sldblk e *.sldbomtbt. In Windchill questi file di modello sono classificati nella categoria di documenti Formato. Per utilizzare questi file, aggiungere la cartella del commonspace Windchill a System Options di SOLIDWORKS attenendosi alla procedura descritta di seguito.
1. In SOLIDWORKS, passare a > , quindi fare clic su File Locations.
2. In Show folders for box selezionare una delle opzioni seguenti per immettere la posizione del file:
◦ Sheet Formats (*.slddrt)
◦ Blocks (*.sldblk)
◦ BOM Templates (*.sldbomtbt)
3. Nella casella Folders immettere il percorso della cartella del commonspace.

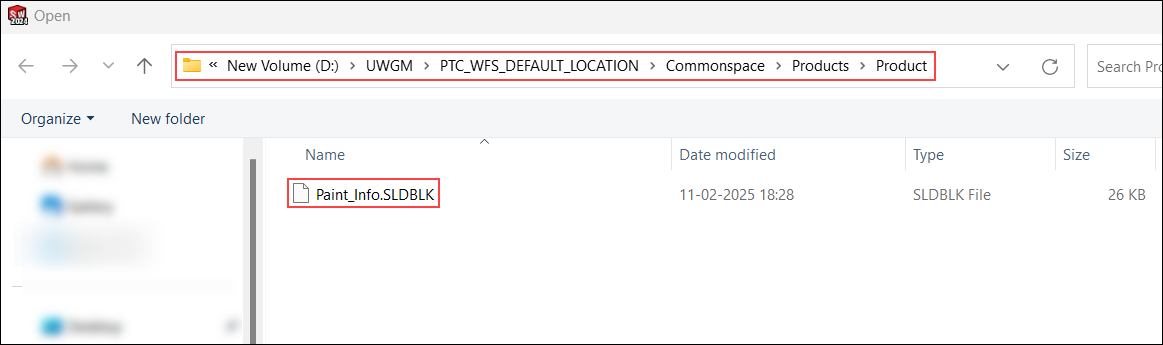

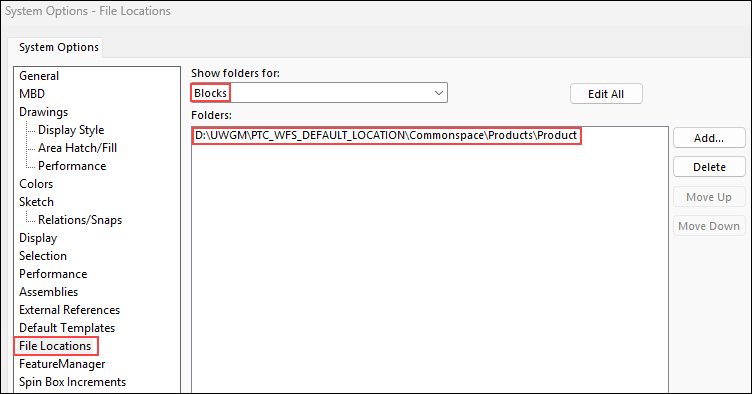

Ad esempio, per i file *.sldblk, selezionare Blocks nell'elenco Show folders for e aggiungere il percorso alla cartella del commonspace Windchill, come illustrato nell'esempio seguente:
Dopo aver aggiunto il percorso del commonspace Windchill, è possibile utilizzare i file di modello sottoposti a Check-In da Windchill in SOLIDWORKS.
Per Blocks, è inoltre possibile aggiungere il percorso della cartella del commonspace in SOLIDWORKS Design Library. In questo modo è possibile trascinare Blocks direttamente nell'area grafica di SOLIDWORKS da Design Library.
 | Le seguenti azioni PDM non sono supportate per i formati di file *.slddrt, *.sldblk e *.sldbomtbt: • > • Apri da Windchill |
A partire da Windchill 13.1.1.0, il valore di default della preferenza Non consentire i link struttura di prodotto per tipi documento specifici è impostato su FORMAT per SOLIDWORKS. Questa impostazione impedisce ai documenti CAD nella categoria di documenti Formato di creare associazioni proprietario con parti Windchill, anche se si seleziona la casella di controllo Associa automaticamente parti e documenti CAD durante un Check-In. Vedere Configurazione dell'associazione automatica.
| | Per associare automaticamente parti a documenti CAD nella categoria di documenti Formato, deselezionare il valore della preferenza di default. |
