Preferenze di uso frequente nell'utilità Gestione preferenze (Creo Elements/Direct Drafting)

Integrazione con altre applicazioni > Documentazione di Windchill Workgroup Manager > Creo Elements/Direct Drafting > Preferenze di Windchill Workgroup Manager (Creo Elements/Direct Drafting) > Preferenze di uso frequente nell'utilità Gestione preferenze (Creo Elements/Direct Drafting)

Nella presente sezione sono riportate alcune delle preferenze di uso più frequente che è possibile impostare o modificare a seconda del ruolo di Windchill.

La sezione intende elencare le preferenze di uso più frequente e non tutte le preferenze che possono essere impostate tramite l'utilità Gestione preferenze. Per l'elenco completo delle preferenze per AutoCAD che è possibile gestire nell'utilità Gestione preferenze, fare riferimento all'utilità Gestione preferenze in Windchill.

Nelle tabelle riportate di seguito vengono elencate le preferenze di uso più frequente nelle categorie Operazione, Client Windchill Workgroup Manager e Workspace che è possibile gestire per Windchill Workgroup Manager per Creo Elements/Direct Drafting per il ruolo di Windchill.

Preferenze in Operazione

Per visualizzare le preferenze lato server che possono essere impostate dalla categoria Operazione e le relative sottocategorie, fare riferimento a Preferenze relative alle operazioni.

Preferenze nel client Workgroup Manager

Nella tabella riportata di seguito vengono elencate le preferenze di uso più frequente che è possibile impostare o modificare dalla categoria o dalle categorie secondarie di Client Windchill Workgroup Manager.

Nome

Contesto

Tutti i valori

Posizione di default frame di disegno

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

/<percorso>

Tipo di caricamento di default

• Sito

• Organizzazioni

• Completo

• Structure

• Partial

• Lightweight

Progetta in contesto > Attributo per ignorare aggiornamento immagine

• Sito

• Organizzazioni

• True

• False

Progetta in contesto > Nascondi procedura guidata quando si crea un contesto di progettazione da un contesto di configurazione

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

• Yes

• No

Progetta in contesto > Mostra nodi esclusi

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

• Yes

• No

Disattiva Check-Out immediato

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

Controlla la visualizzazione della finestra Conflitti (per il Check-Out immediato) durante l'esecuzione dell'azione di salvataggio e risolve il conflitto di Check-Out utilizzando una delle opzioni riportate di seguito.

• Check-out - Disattiva la finestra Conflitti (per il Check-Out immediato) ed effettua il Check-Out del documento.

• Crea nuova revisione e Check-Out - Disattiva la finestra Conflitti (per il Check-Out immediato), crea una nuova revisione ed effettua il Check-Out del documento.

• Continua - Disattiva la finestra Conflitti (per il Check-Out immediato) e continua a salvare il documento senza effettuare il Check-Out.

I documenti che non sono sottoposti a Check-Out in modo esplicito non sono idonei per un Check-In.

• No (valore di default) - Attiva la visualizzazione della finestra Conflitti (per il Check-Out immediato).

Posizione eseguibile jt2pv

• Sito

• Organizzazioni

Valore di timeout di jt2pv

• Sito

• Organizzazioni

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema iterazione documento CAD

• Sito

• Organizzazioni

• PTC_WM_ITERATION

• Attributo di sistema iterazione documento CAD

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema stato ciclo di vita documento CAD

• Sito

• Organizzazioni

• PTC_WM_LIFECYCLE_STATE

• Attributo di sistema stato ciclo di vita documento CAD

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema ciclo di vita documento CAD

• Sito

• Organizzazioni

• PTC_WM_LIFECYCLE

• Attributo di sistema ciclo di vita documento CAD

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema nome documento CAD

• Sito

• Organizzazioni

• PTC_WM_NAME

• Attributo di sistema documento CAD

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema numero documento CAD

• Sito

• Organizzazioni

• PTC_WM_NUMBER

• Attributo di sistema documento CAD

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo note di modifica

• Sito

• Organizzazioni

PTC_WM_LAST_CHANGE_NOTE

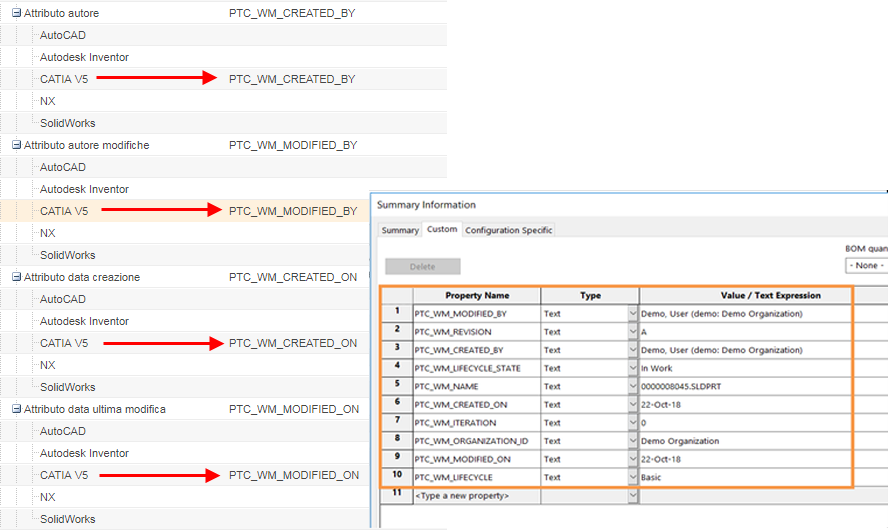

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo autore

• Sito

• Organizzazioni

PTC_WM_CREATED_BY

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo data creazione

• Sito

• Organizzazioni

PTC_WM_CREATED_ON

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo autore modifiche

• Sito

• Organizzazioni

PTC_WM_MODIFIED_BY

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo data ultima modifica

• Sito

• Organizzazioni

PTC_WM_MODIFIED_ON

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema ID organizzazione

• Sito

• Organizzazioni

• PTC_WM_ORGANIZATION_ID

• <attributo di sistema documento CAD>

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema nome parte

• Sito

• Organizzazioni

• PTC_WM_PART_NAME

• Attributo di sistema documento CAD

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema numero parte

• Sito

• Organizzazioni

• PTC_WM_PART_NUMBER

• Attributo di sistema documento CAD

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo revisione parte

• Sito

• Organizzazioni

PTC_WM_PART_REVISION_FOR_DRAWING

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo stato parte

• Sito

• Organizzazioni

PTC_WM_PART_STATE_FOR_DRAWING

Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema revisione

• Sito

• Organizzazioni

• PTC_WM_REVISION

• Attributo di sistema documento CAD

Tipo soft di default per le note

• Sito

• Organizzazioni

${internet_domain_name}.Note

Apertura nello strumento CAD di oggetti non nativi

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

• Yes

• No

Sincronizza numero e nome file

• Sito

• Organizzazioni

• Yes

• No

Client Windchill Workgroup Manager > Annulla Check-Out sovrascrive il contenuto locale

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

• Yes

• No

Client Windchill Workgroup Manager > Posizioni aree di sola lettura non gestite

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

Sovrascrivi contenuto locale al caricamento

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

• Yes

• No

Carica documento CAD/dinamico e filtro allegati

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Librerie

• Utente

• CAD/Dynamic Document Type

• Attachment File Type

• Content Category

Mappatura degli attributi di sistema e delle proprietà dei file personalizzati

Sito

Specifica gli attributi aggiuntivi degli oggetti correlati al documento CAD visualizzati come parametri o proprietà nello strumento CAD.

• Quando si esegue l'aggiornamento da una release precedente a Windchill 11.1 M020, possono verificarsi problemi di prestazioni quando si apre un assieme CAD di grandi dimensioni salvato nella release precedente con una delle proprietà sopra indicate configurata con un nome non vuoto. Ciò è dovuto al fatto che, a partire da Windchill 11.1 M020, Windchill Workgroup Manager impone di propagare ulteriori attributi di sistema Windchill nei modelli CAD quando si aprono documenti CAD da Windchill per default. Questa propagazione degli attributi di sistema Windchill aumenta il tempo di caricamento dei file rispetto a uno scenario senza propagazione.

• Se questi attributi di sistema Windchill non fanno parte dei requisiti, è possibile ignorarli impostandone i nomi su valori vuoti. Windchill Workgroup Manager non propaga gli attributi di sistema Windchill ai modelli CAD e non si riducono le prestazioni per i dati legacy. L'immagine seguente mostra come è stata configurata l'impostazione delle preferenze del server Windchill e come sono stati propagati gli attributi di sistema di default.

Preferenze in Workspace

Nella tabella riportata di seguito vengono elencate le preferenze di uso più frequente che è possibile impostare o modificare dalla categoria o dalle categorie secondarie di Workspace.

Nome

Contesto

Tutti i valori

Aggiungi a workspace e sottoponi a Check-Out > Aggiungi contenuto principale al workspace

• Sito

• Organizzazioni

• Utente

• DOWNLOAD

• LINK

Aggiungi a workspace e sottoponi a Check-Out > Imposta per il Check-Out

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Utente

• SELECTED_AND_MODIFIED

• SELECTED

• ALL

Visualizzazione del workspace

• Sito

• Organizzazioni

• Prodotti

• Progetti

• Utente

• Tutti gli oggetti

• Oggetti in evidenza

Aggiungi a workspace e sottoponi a Check-Out > Raccoglitore di aggiunta a workspace <nome preferenza>

• Sito

• Organizzazioni

• Utente

Selezionare la preferenza e il valore appropriato dall'elenco delle preferenze di Creo Elements/Direct Drafting.

È possibile impostare diverse preferenze per Creo Elements/Direct Drafting in Workspace > Aggiungi a workspace e sottoponi a Check-Out > Raccoglitore di aggiunta a workspace <nome preferenza>.

Aggiungi a workspace e sottoponi a Check-Out > Blocca automaticamente tutti gli oggetti aggiunti al workspace

• Sito

• Organizzazioni

• Utente

• Yes

• No

Aggiungi a workspace e sottoponi a Check-Out > Raccoglitore di Check-Out <nome preferenza>

• Sito

• Organizzazioni

• Utente

Selezionare la preferenza e il valore appropriato dall'elenco delle preferenze di Creo Elements/Direct Drafting.

È possibile impostare diverse preferenze per Creo Elements/Direct Drafting in Workspace > Aggiungi a workspace e sottoponi a Check-Out > Raccoglitore di Check-Out <nome preferenza>.

Aggiungi a workspace e sottoponi a Check-Out > Apri nell'applicazione

• Sito

• Organizzazioni

• Utente

• Yes

• No

Aggiungi a workspace e sottoponi a Check-Out > Riutilizza contenuto modificato nel workspace

• Sito

• Organizzazioni

• Utente

• Yes

• No

Aggiungi a workspace e sottoponi a Check-Out > Imposta filtro per Aggiungi a workspace

• Sito

• Organizzazioni

• Utente

• DEFAULT

• LATEST

• AS_STORED

• WS_DEFAULT

Aggiungi a workspace e sottoponi a Check-Out > Imposta filtro per Check-Out

• Sito

• Organizzazioni

• Utente

• DEFAULT

• LATEST

• AS_STORED

• WS_DEFAULT

Aggiungi a workspace e sottoponi a Check-Out > Imposta per il Check-Out

• Sito

• Organizzazioni

• Utente

• SELECTED_AND_MODIFIED

• SELECTED

• ALL

Aggiungi a workspace e sottoponi a Check-Out > Utilizza scheda Avanzata come default

• Sito

• Organizzazioni

• Utente

• Yes

• No

Modifica preferenze workspace > Consenti di applicare l'effettività ai documenti CAD

• Sito

• Organizzazioni

• Utente

• Yes

• No

Esporta da workspace > Raccoglitore <nome preferenza>

• Sito

• Organizzazioni

• Utente

Selezionare la preferenza e il valore appropriato dall'elenco delle preferenze di Creo Elements/Direct Drafting.

È possibile impostare diverse preferenze per Creo Elements/Direct Drafting in Workspace > Esporta da workspace > Raccoglitore <nome preferenza>.

Preferenze in Nuova revisione

La tabella riportata di seguito descrive le preferenze nuova revisione.

Nome

Contesto

Descrizione

Raccoglitore > Preferenze raccolta non utilizzate nell'interfaccia utente rapida

• Sito

• Organizzazioni

I valori Includi documenti CAD/dinamici correlati, Includi documenti correlati e Includi parti correlate sono impostati per default.

Per ulteriori informazioni, fare riferimento a Configurazione delle preferenze del raccoglitore utilizzate dalle azioni Crea nuova revisione e Check-Out dello strumento CAD.
