Progettare con dati CAD in formato neutro in Windchill
Nell'applicazione CAD è possibile aprire i dati CAD in formato neutro, ad esempio STEP, IGES, JT e PARASOLID, memorizzati in Windchill. Questa tecnica consente di integrare i dati importati con il progetto e salvarli nuovamente in Windchill.
Ad esempio, se si crea un file di dati neutri in NX e lo si salva in Windchill, è possibile aprirlo in SOLIDWORKS o in qualsiasi altra applicazione CAD connessa a Windchill.
Aprire file di dati CAD in formato neutro nell'applicazione CAD
Il supporto per un file di dati neutri è applicabile solo se lo si apre utilizzando il comando > nativo nella rispettiva applicazione CAD.
Per aprire i file di dati CAD in formato neutro dal workspace, fare clic su > nella rispettiva applicazione CAD.
 |
Per NX, SOLIDWORKS e Autodesk Inventor, aprire i dati CAD in formato neutro dal workspace.
Per Creo Elements/Direct Modeling e CATIA V5, aprire i dati CAD in formato neutro dalla directory locale del workspace (PTC_WLD_ROOT).
|
Convertire dati CAD in formato neutro e salvarli in Windchill
Una volta aperti i dati CAD in formato neutro in una sessione CAD, è possibile salvarli in Windchill in un formato CAD nativo.
Per NX, SOLIDWORKS e Autodesk Inventor, fare clic su > per salvare i file in Windchill.
Per Creo Elements/Direct Modeling e CATIA V5, fare clic su > per salvare i file in Windchill.
È inoltre possibile inserire i dati convertiti in un assieme, ma è necessario salvare i dati convertiti nel workspace prima di inserirli in un assieme.
|
|
• Se il file di dati CAD in formato neutro contiene una struttura di assieme, aprirlo come parte singola e quindi salvarlo in un formato CAD nativo in Windchill per evitare link fantasma.
• In SOLIDWORKS, solo un Parasolid di file di parte (*.x_t) può essere salvato in Windchill come formato di file CAD nativo (*.SLDPRT). Non sono attualmente supportati Parasolid di file di assieme.
|

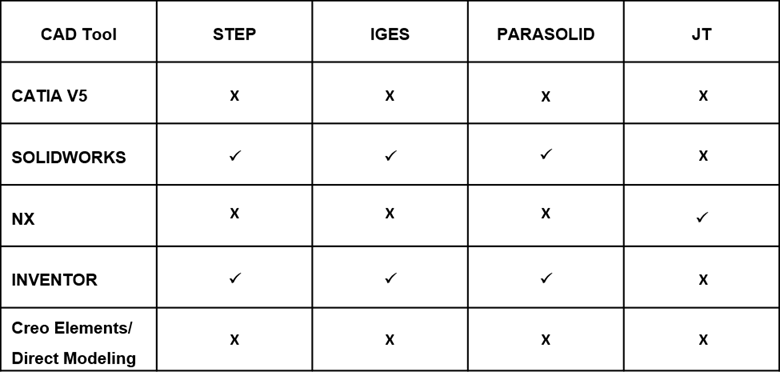

Di seguito è riportato l'elenco dei formati di dati CAD neutri supportati che gli strumenti CAD possono aprire e salvare in Windchill come dati CAD nativi utilizzando Windchill Workgroup Manager:
Formati di dati CAD neutri supportati in Windchill

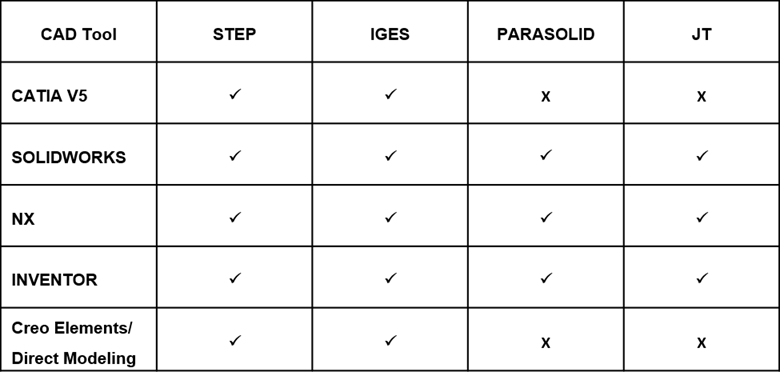

Di seguito è riportato un elenco dei formati di dati CAD neutri che gli strumenti CAD possono creare e salvare in Windchill utilizzando Windchill Workgroup Manager:
| | I file Parasolid *.x_b non sono al momento supportati in Windchill. |
