Preferenze di Windchill per la denominazione e la numerazione
Le seguenti preferenze controllano la regola di denominazione e di numerazione basata sui parametri durante l'utilizzo di Windchill Workgroup Manager. Tali proprietà sono senza valore di default.
• Parametro di denominazione per associazione automatica = <Parametro stringa>
• Parametro di numerazione per associazione automatica = <Parametro stringa>
• Parametro di denominazione = <Parametro stringa>
• Parametro di numerazione = <Parametro stringa>
 |
È possibile utilizzare i parametri di denominazione e numerazione per un documento esistente durante le operazioni Importa, Salva nel workspace o Salva con nome. In NX e SOLIDWORKS è possibile utilizzare il parametro di numerazione per il comando > solo quando il nome file del documento CAD non è numerato automaticamente da Windchill.
|
|
|
Per CATIA V5 e CATIA 3DEXPERIENCE, il parametro di numerazione non può essere utilizzato con parti di design table che presentano più livelli di istanze annidate. Se il parametro di numerazione viene utilizzato con questo tipo di parti, il caricamento non riesce generando un'eccezione di univocità di numero valido. Se il parametro di numerazione viene utilizzato con parti di design table che presentano un solo livello di istanze, i valori di questo parametro devono essere diversi per ciascuna istanza. A questo scopo, aggiungere questo parametro come colonna di design table e assegnare un valore numerico diverso per ciascuna istanza.
|
Se vengono impostate su Sì (l'impostazione di default è No), le proprietà indicate di seguito comportano la rimozione delle estensioni di file dagli attributi di nome e numero quando vengono create parti tramite Associazione automatica parti (ad esempio .mi e così via):
• Associazione automatica elimina l'estensione dal nome
• Associazione automatica elimina l'estensione dal numero
Se vengono impostate su Sì (il valore di default è No), le proprietà indicate di seguito comportano la rimozione delle estensioni di file dagli attributi di nome e numero per i nuovi documenti CAD durante il caricamento.
• Elimina estensione file da nome
La preferenza Elimina estensione file da nome è disponibile nell'utilità Gestione preferenze in > > > .

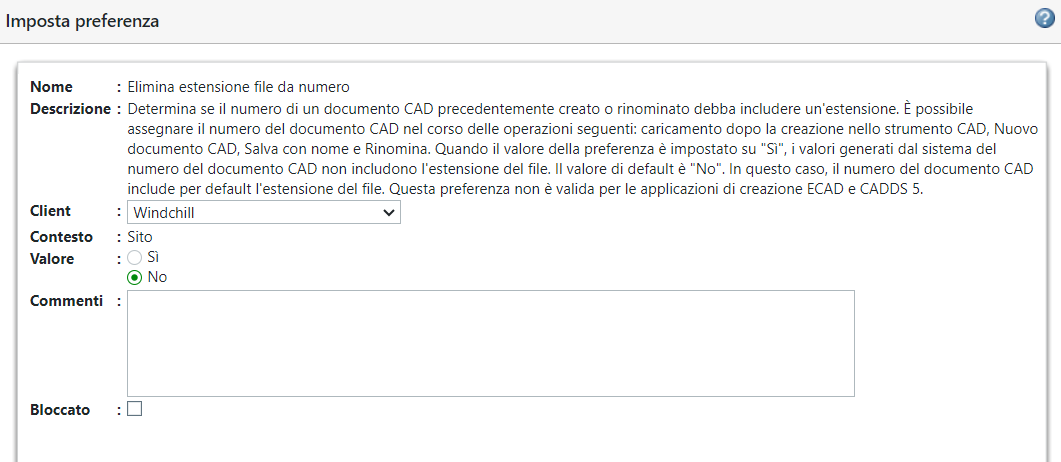

• Elimina estensione file da numero
La preferenza Elimina estensione file da numero è disponibile nell'utilità Gestione preferenze in > > > .

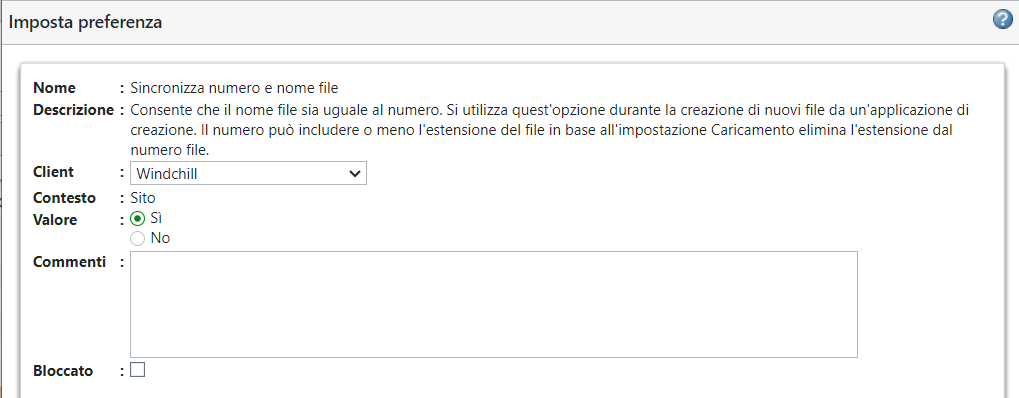

• Inoltre il nome e il numero del file di disegno sono ora conformi alla preferenza Sincronizza numero e nome file allo stesso modo delle parti e degli assiemi CAD (il valore di default è Sì).
