La struttura parte dinamica di una parte Windchill visualizza la rappresentazione di default del documento CAD associato al proprietario. Tuttavia, se la parte Windchill è associata a uno o più documenti CAD e la rappresentazione utilizzata nella struttura CAD è un documento CAD associato a un'immagine o a un'immagine contribuente, la struttura parte dinamica non viene visualizzata correttamente.

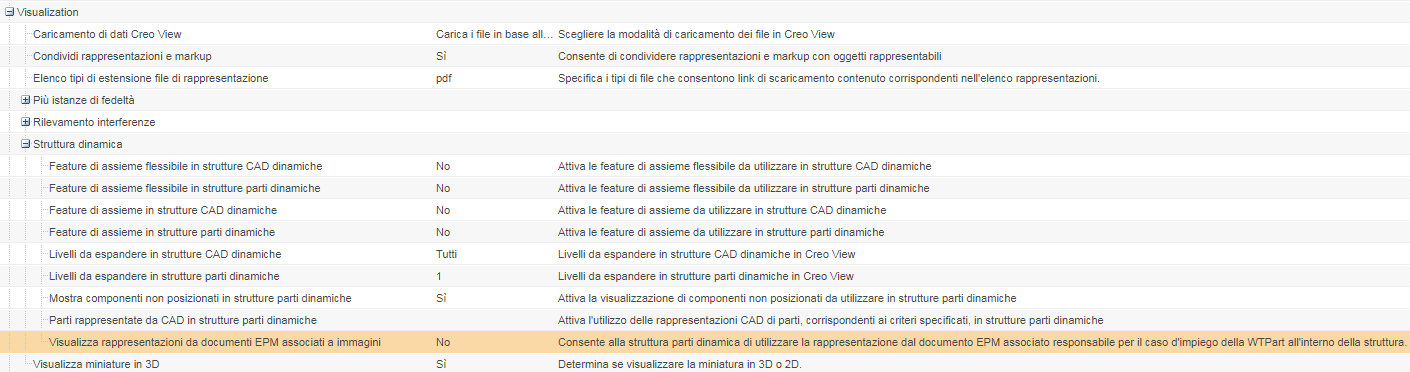

Perché tali rappresentazioni di documento CAD associato all'immagine o all'immagine contribuente vengano visualizzate correttamente nella struttura parte dinamica per Creo View o la scheda Visualizzazione, attivare la preferenza Visualizza rappresentazioni da documenti EPM associati a immagini impostandola su Sì come indicato di seguito.

Visualizzazione > Struttura dinamica > Visualizza rappresentazioni da documenti EPM associati a immagini su Sì

Una volta attivata la preferenza, il sistema può leggere le informazioni del link del caso d'impiego nella struttura parte e identificare il documento CAD associato all'immagine o all'immagine contribuente utilizzato nella struttura. Queste informazioni vengono utilizzate per visualizzare le rappresentazioni corrette in Creo View o nella scheda Visualizzazione del Browser struttura di prodotto.

Se viene creata una struttura parte con un elemento figlio da un assieme del documento CAD con elementi figlio associato a un'immagine o a un'immagine contribuente, per questo caso d'impiego nella struttura parte la rappresentazione associata all'immagine o all'immagine contribuente viene utilizzata per determinare gli elementi figlio e la relativa posizione per quel nodo nella struttura. Gli elementi figlio vengono quindi confrontati con gli elementi figlio della struttura parte per identificare le coppie corrispondenti e continuare il caricamento dalla struttura parte. Se sono presenti elementi figlio non corrispondenti, vengono utilizzate la geometria e la struttura della rappresentazione associata all'immagine o all'immagine contribuente al posto della struttura parte. Di conseguenza, la geometria viene formata dal documento CAD, ma conserva la specifica di configurazione e le funzionalità di selezione incrociata della struttura parte.

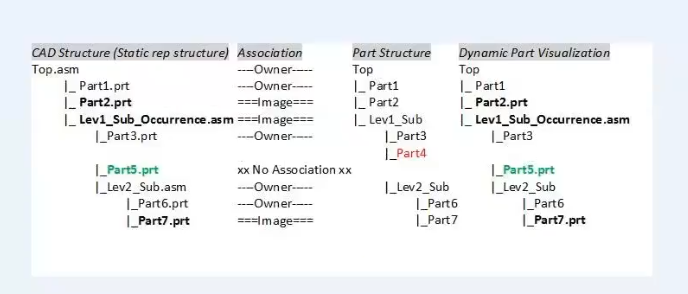

Nell'esempio riportato di seguito, l'assieme della struttura parte contiene Part4, ma poiché non è inclusa nella struttura CAD, non viene visualizzata nella struttura parti dinamica.
