Utilisation des opérations de collecte standard
Les deux principaux sous-types d'opération sont :
• Opération standard : pour plus d'informations, consultez les rubriques Utilisation d'opérations standard et Gestion d'opérations standard.
• Opération de collecte standard
Les deux sous-types d'opérations de collection standard sont les suivants :
•
Opération de validation standard : les opérations de validation standard représentent une approbation formelle de la part d'un technicien ou d'un superviseur. Les validations finales impliquent l'obtention de l'approbation formelle d'une ou plusieurs personnes qualifiées pour vérifier l'achèvement de tâches spécifiques. Les validations finales permettent de s'assurer que toutes les vérifications et validations nécessaires ont été effectuées avant de poursuivre. Utilisez l'opération de validation standard pour appliquer les approbations formelles aux points de contrôle de processus critiques.
Opération de validation standard : les opérations de validation standard représentent une approbation formelle de la part d'un technicien ou d'un superviseur. Les validations finales impliquent l'obtention de l'approbation formelle d'une ou plusieurs personnes qualifiées pour vérifier l'achèvement de tâches spécifiques. Les validations finales permettent de s'assurer que toutes les vérifications et validations nécessaires ont été effectuées avant de poursuivre. Utilisez l'opération de validation standard pour appliquer les approbations formelles aux points de contrôle de processus critiques.•
Opération de collecte de données standard : la collecte de données est cruciale pour le maintien de normes élevées de qualité et de conformité pendant la fabrication. Cela implique d'enregistrer des mesures et des informations spécifiques à différentes étapes du processus de production. Ces mesures sont souvent alignées avec les caractéristiques des produits fabriqués. Utilisez les opérations de collecte de données standard pour capturer et valider les mesures spécifiques au processus pendant la fabrication. Cette opération vous permet de valider les données directement dans l'atelier. Elle vous permet de catégoriser les différents éléments de la collecte de données.
Opération de collecte de données standard : la collecte de données est cruciale pour le maintien de normes élevées de qualité et de conformité pendant la fabrication. Cela implique d'enregistrer des mesures et des informations spécifiques à différentes étapes du processus de production. Ces mesures sont souvent alignées avec les caractéristiques des produits fabriqués. Utilisez les opérations de collecte de données standard pour capturer et valider les mesures spécifiques au processus pendant la fabrication. Cette opération vous permet de valider les données directement dans l'atelier. Elle vous permet de catégoriser les différents éléments de la collecte de données.Les opérations de collecte de données standard visent essentiellement à capturer des paramètres spécifiques tels que l'épaisseur, la température, la tension, etc. Une opération de collecte de données standard prend en charge jusqu'à deux caractéristiques de contrôle standard : une caractéristique de contrôle standard régulière et une caractéristique de contrôle standard en contexte. Vous ne pouvez pas affecter plusieurs caractéristiques de contrôle standard du même type.
Vous pouvez utiliser les opérations de validation standard et de collecte de données standard pour améliorer la qualité, la traçabilité et l'efficacité opérationnelle. Ces opérations prennent en charge l'assurance qualité et la conformité dans l'atelier.
 | L'opération de collecte standard sert principalement de marque de réservation. Les fonctionnalités clés sont mises en oeuvre à l'aide de l'opération de validation standard et de l'opération de collecte de données standard . |
Points clés
• Les opérations de collecte de données standard ne peuvent être ajoutées que sous une opération standard ou régulière.
• Les opérations de validation standard ne peuvent être ajoutées que sous une opération standard ou régulière.
• Une opération de collecte de données standard prend en charge jusqu'à deux caractéristiques de contrôle standard : une caractéristique de contrôle standard régulière et une caractéristique de contrôle standard en contexte. Vous ne pouvez pas affecter plusieurs caractéristiques de contrôle standard du même type.
• Les noeuds enfants ne sont pas pris en charge pour les opérations de validation et de collecte de données standard. Autrement dit, le système ne vous permet pas de créer un quelconque détenteur d'opérations enfant dans le cadre d'une opération de collecte de données standard ou d'une opération de validation standard. Cela inclut d'autres opérations et procédures standard.
• Vous pouvez également créer des catalogues réutilisables d'opérations de collecte de données standard et d'opérations de validation standard sous un groupe de normes de fabrication. Cela permet de rationaliser la création de gammes. Le catalogue de validations finales comprend des types de validation prédéfinis. Par exemple : BO1, BO2, BO3, BO4, etc. Le catalogue de collecte de données comprend des paramètres tels que la température, la tension, le niveau de vibration et le numéro de série.
• Affectation contextuelle de caractéristiques de contrôle standard : les caractéristiques de contrôle standard doivent être affectées dans le contexte de l'opération principale (par exemple, la construction de cadres) plutôt que d'opérations auxiliaires telles que la collecte de données. Cela permet de s'assurer que la propriété et la pertinence sont maintenues. Par exemple, une caractéristique de contrôle standard relative à l'épaisseur du joint de soudure est affectée à l'opération de construction de cadres, et non à l'opération de collecte de données.
• Opérations de liaison de qualification et de validation finale : les opérations de validation finale peuvent être liées à des qualifications spécifiques afin d'imposer des contrôles de qualité. Par exemple, une opération de validation finale de la qualité de la soudure est liée à la qualification Inspecteur de soudures. L'approbation de l'inspecteur est obligatoire avant de poursuivre. Les opérations de validation finale peuvent également être utilisées indépendamment lorsqu'aucune collecte de données n'est requise. Par exemple, pour l'installation des roues avant et arrière, seule une opération de validation finale est utilisée, nécessitant l'approbation d'un technicien d'assemblage.
• Collecte de données sélective : les fabricants peuvent appliquer des opérations de collecte de données de manière sélective en fonction de la nature de la tâche. Par exemple, l'installation de la selle requiert la collecte de données de hauteur, alors que l'installation du guidon n'en nécessite pas, en raison de ses dimensions fixes.
Insertion d'opérations de collecte de données standard
Vous pouvez insérer plusieurs opérations de collecte de données standard à l'aide d'actions spécifiques disponibles dans le Navigateur de gammes. Il s'agit notamment des actions suivantes : Insérer, Insérer existant, Insérer des opérations et Insérer des opérations après. Vous ne pouvez insérer une seule opération de collecte de données standard qu'à l'aide de l'action Nouvelle opération du Navigateur de gammes.
| | • Lorsque vous lancez l'une de ces actions, vous devez sélectionner Opération de collecte de données standard dans le champ Type de la boîte de dialogue correspondante. • Lorsque vous insérez plusieurs opérations de collecte de données standard, le système affecte des valeurs par défaut aux attributs obligatoires, et les champs facultatifs reçoivent les valeurs initiales prédéfinies. Lorsque vous insérez une seule opération de collecte de données standard, vous devez renseigner les champs obligatoires manuellement. Les attributs obligatoires sont précédés d'un symbole étoile. |

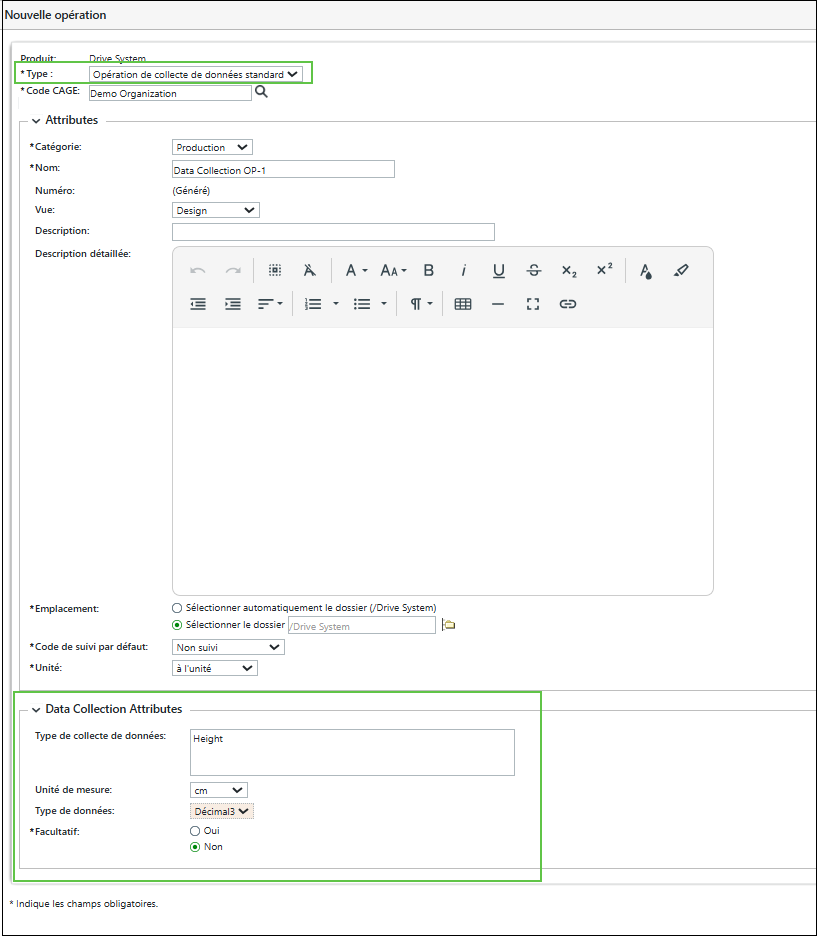

Insertion d'une seule opération de collecte de données standard
1. Sélectionnez un détenteur d'opérations valide et lancez l'action Nouvelle opération dans le Navigateur de gammes. Ici, le détenteur d'opérations ne peut être qu'une opération régulière ou standard.
2. Dans le champ Type de la boîte de dialogue Nouvelle opération, vous devez sélectionner Opération de collecte de données standard.
3. Dans le cas d'une opération de collecte de données standard, les sections Attributs et Attributs de collecte de données s'affichent.
| | Les informations relatives à la plupart des attributs affichés dans la boîte de dialogue Nouvelle opération sont décrites à la rubrique Création d'une opération standard. |
4. La section Attributs de collecte de données contient les attributs suivants :
◦ Dans la section Attributs de collecte de données, vous pouvez utiliser le champ Type de collecte de données pour catégoriser les différents éléments de collecte de données.
◦ L'attribut Unité de mesure spécifie les unités dans lesquelles les informations collectées sont exprimées. Par exemple : pouce, Celsius, Ohms, etc.
◦ L'attribut Type de données est utilisé pour spécifier le type de données des informations collectées. Les types de données pris en charge en standard comprennent Boolean, String, Integer et Float1 à Float6. Le chiffre après Float indique le nombre de décimales attendu par le système en aval lorsque l'utilisateur entre des données.
◦ L'attribut Facultatif détermine si l'opération de collecte de données standard est obligatoire ou facultative.
Comportement en fonction de l'attribut facultatif
Valeur | Comportement de l'opérateur |
|---|---|
Oui | Vous pouvez passer à l'opération suivante sans entrer de données. |
Non | Vous ne pouvez pas continuer tant que les données n'ont pas été entrées. |
5. Cliquez sur OK pour fermer la boîte de dialogue Nouvelle opération.
Une fois le processus terminé, l'opération de collecte de données standard s'affiche sous le détenteur d'opérations.
l'opération de collecte de données standard s'affiche sous le détenteur d'opérations.Insertion de plusieurs opérations de collecte de données standard
Diverses actions vous permettent d'insérer plusieurs opérations de collecte de données standard simultanément.
1. Sélectionnez un détenteur d'opérations valide et lancez l'action Insérer des opérations dans le Navigateur de gammes. Ici, le détenteur d'opérations ne peut être qu'une opération régulière ou standard.
2. Dans la boîte de dialogue, entrez le nombre d'opérations à insérer.
3. Dans le champ Type de la boîte de dialogue, sélectionnez Opération de collecte de données standard.
4. Cliquez sur OK. La boîte de dialogue se ferme, et plusieurs opérations de collecte de données standard s'affichent sous le détenteur d'opérations.
s'affichent sous le détenteur d'opérations.Insertion d'opérations de validation standard
Vous pouvez insérer plusieurs opérations de validation standard à l'aide d'actions spécifiques disponibles dans le Navigateur de gammes. Il s'agit notamment des actions suivantes : Insérer, Insérer existant, Insérer des opérations et Insérer des opérations après. Vous ne pouvez insérer une seule opération de validation standard qu'à l'aide de l'action Nouvelle opération du Navigateur de gammes.
| | • Lorsque vous lancez l'une de ces actions, vous devez sélectionner Opération de validation standard dans le champ Type de la boîte de dialogue correspondante. • Lorsque vous insérez plusieurs opérations de validation standard, le système affecte des valeurs par défaut aux attributs obligatoires, et les champs facultatifs reçoivent les valeurs initiales prédéfinies. Lorsque vous insérez une seule opération de validation standard, vous devez renseigner les champs obligatoires manuellement. Les attributs obligatoires sont précédés d'un symbole étoile. |

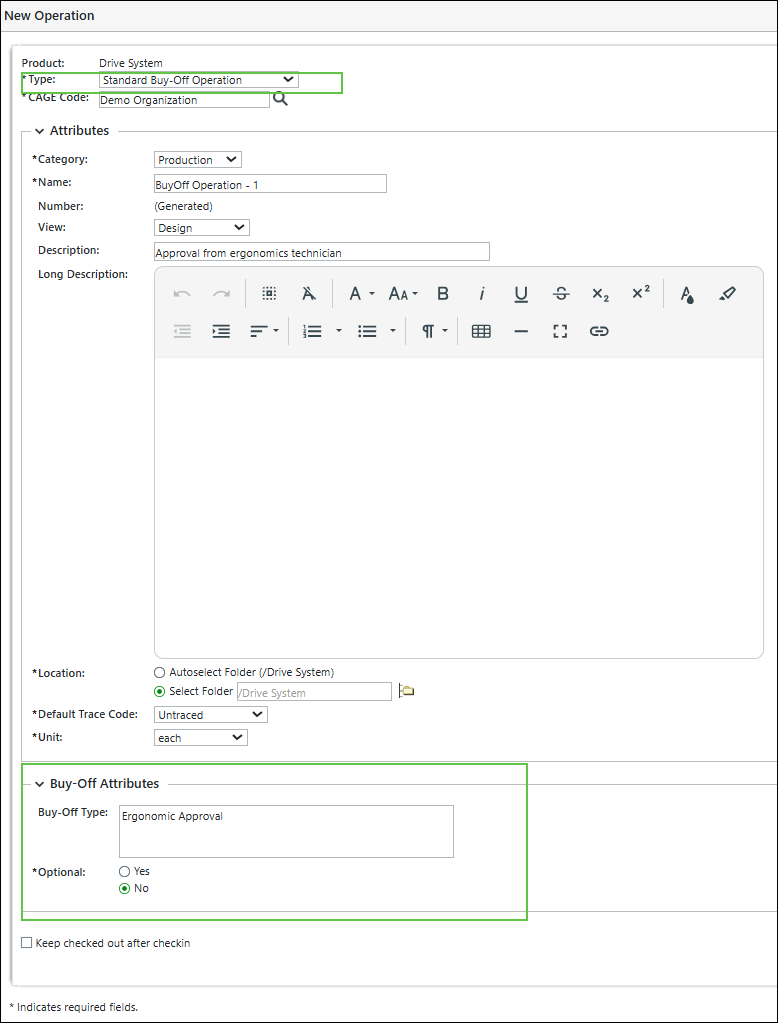

Insertion d'une seule opération de validation standard
1. Sélectionnez un détenteur d'opérations valide et lancez l'action Nouvelle opération dans le Navigateur de gammes. Ici, le détenteur d'opérations ne peut être qu'une opération régulière ou standard.
2. Dans le champ Type de la boîte de dialogue Nouvelle opération, vous devez sélectionner Opération de validation standard.
3. Dans le cas d'une opération de validation standard, les sections Attributs et Attributs de validation s'affichent.
| | Les informations relatives à la plupart des attributs affichés dans la boîte de dialogue Nouvelle opération sont décrites à la rubrique Création d'une opération standard. |
4. Les informations relatives aux attributs affichés dans la section Attributs de validation sont les suivantes :
◦ Dans la section Attributs de validation, vous pouvez utiliser le champ Type de validation pour catégoriser le type de validation appliqué à l'opération.
◦ L'attribut Facultatif détermine si l'opération de validation standard est obligatoire ou facultative. Lorsque l'attribut présente la valeur Yes, vous pouvez passer à l'opération suivante sans approbation. En revanche, lorsque l'attribut est défini sur No, vous ne pouvez pas continuer tant que l'approbation n'a pas été accordée.
5. Cliquez sur OK pour fermer la boîte de dialogue Nouvelle opération.
Une fois le processus terminé, l'opération de validation standard s'affiche sous le détenteur d'opérations.
l'opération de validation standard s'affiche sous le détenteur d'opérations.Insertion de plusieurs opérations de validation standard
Diverses actions vous permettent d'insérer plusieurs opérations de validation standard simultanément.
1. Sélectionnez un détenteur d'opérations valide et lancez l'action Insérer des opérations dans le Navigateur de gammes. Ici, le détenteur d'opérations ne peut être qu'une opération régulière ou standard.
2. Dans la boîte de dialogue, entrez le nombre d'opérations à insérer.
3. Dans le champ Type de la boîte de dialogue, sélectionnez Opération de validation standard.
4. Cliquez sur OK. La boîte de dialogue se ferme, et plusieurs opérations de validation standard s'affichent sous le détenteur d'opérations.
s'affichent sous le détenteur d'opérations.Exécution en aval dans le contexte de MPMLink
MPMLink sert d'outil de configuration permettant de définir des gammes, de spécifier des séquences d'opérations et de configurer des attributs, tels que les exigences de validation finale et de collecte de données. Ces configurations n'exécutent pas directement de tâches de fabrication. Elles guident les systèmes en aval, qui sont responsables de l'exécution réelle dans l'atelier.
Lorsque vous créez une gamme dans MPMLink, vous définissez une liste structurée des opérations requises pour assembler un produit. Chaque opération peut inclure des instructions de travail qui demandent à l'opérateur d'effectuer des tâches spécifiques, telles que l'assemblage des articles ou la validation des mesures. Ces instructions font partie de la configuration et ne déclenchent aucune action en temps réel dans MPMLink.
L'exécution se produit dans les systèmes en aval tels que MES ou Connected Work Cell. Ces systèmes utilisent la gamme configurée dans MPMLink et appliquent la logique opérationnelle pendant la fabrication réelle. Par exemple, le MES télécharge la gamme et présente chaque étape à l'opérateur. L'opérateur suit les instructions et entre les données requises. Si une validation finale est configurée, le système s'assure que l'approbation est obtenue avant de poursuivre. Si une collecte de données est requise, le système invite l'opérateur à entrer les mesures et les valide par rapport aux paramètres prédéfinis.
Le comportement du système en aval dépend de la façon dont vous configurez les attributs dans MPMLink. Lorsque vous définissez l'attribut Facultatif sur la valeur No, le système en aval bloque l'exécution jusqu'à ce que l'approbation ou l'entrée de données requise soit terminée. Lorsque vous définissez l'attribut sur Yes, l'opérateur peut poursuivre sans remplir ces conditions. Cette configuration vous permet de contrôler l'application sans intégrer directement la logique d'exécution dans MPMLink.
MPMLink ne stocke ni ne valide les données d'exécution. Il définit uniquement les éléments qui doivent être collectés ou approuvés. Le système en aval interprète cette configuration et applique les règles nécessaires lors de l'exécution. Cette séparation assure la clarté entre les responsabilités de configuration et d'exécution.
Vous pouvez ainsi documenter les opérations avec précision. Notez que MPMLink définit la structure et les règles, tandis que les MES ou d'autres systèmes effectuent les tâches réelles. Cette distinction permet d'éviter toute confusion et garantit que la documentation reflète le comportement réel du système.
