Tutoriel 4 : Remplacement d'un article dans la nomenclature d'étude générique, la variante de nomenclature d'étude et la nomenclature de fabrication générique

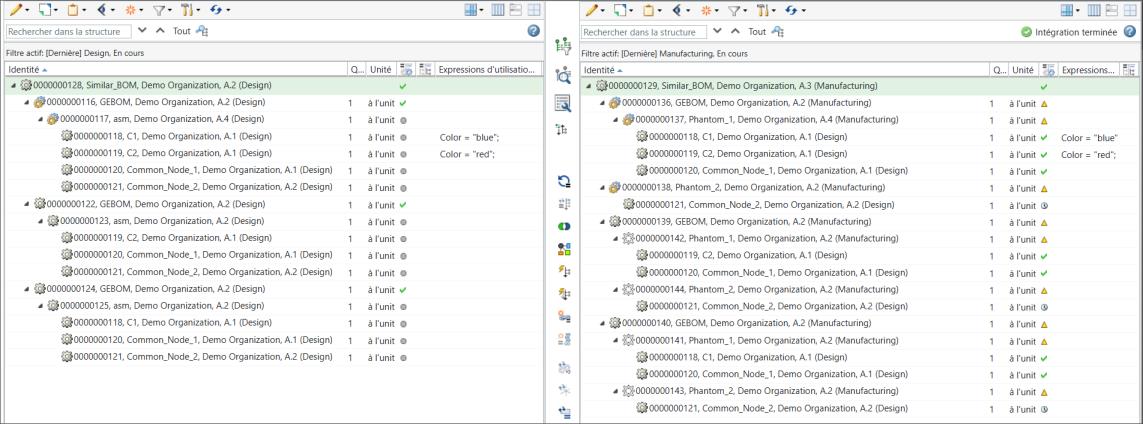

1. Notez que la structure suivante est présente dans le Transformateur de nomenclature :
◦ La nomenclature d'étude générique 0000000362, GEBOM, (Design) est présente dans la vue en aval. Un assemblage 0000000363, asm, (Design) présent sous la nomenclature d'étude générique 0000000362, GEBOM, (Design) contient deux articles enfants, 0000000364, C1 et 0000000365, C2. Différentes options et différents choix sont affectés aux articles 0000000364, C1 (Design) et 0000000365, C2 (Design). Deux noeuds communs, 0000000366, Common_Node_1, (Design) et 0000000367, Common_Node_2, (Design), sont présents sous l'assemblage 0000000363, asm, (Design).
◦ La nomenclature de fabrication générique 0000000368, GMBOM, (Manufacturing) est présente dans la vue en aval.
◦ Les variantes de nomenclature d'étude 0000000372 (Design) et 0000000374 (Design) sont créées pour les nomenclatures d'étude génériques dans la vue en amont. Le système génère des variantes de nomenclature de fabrication dans la vue en aval au moyen des variantes de nomenclature d'étude.
Observez les articles mis en surbrillance.
Les articles sont ajoutés sous les articles fantômes dans la vue en aval.
Il est nécessaire de remplacer les articles dans la nomenclature d'étude générique, les nomenclatures de fabrication génériques et les variantes de nomenclature d'étude.
2. Accédez à la page d'informations de la nomenclature d'étude générique 0000000362, GEBOM, (Design).

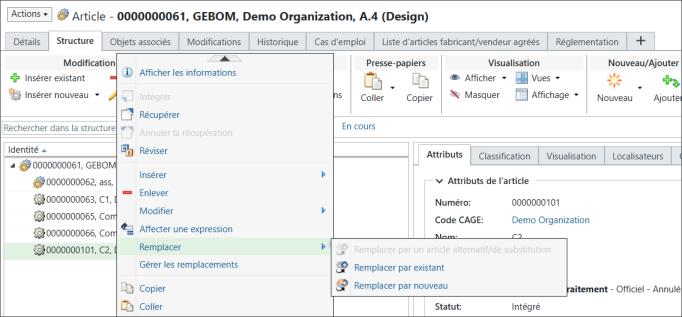

3. Dans l'onglet Structure, sélectionnez l'article 0000000365, C2 (Design). Cliquez avec le bouton droit et sélectionnez > .

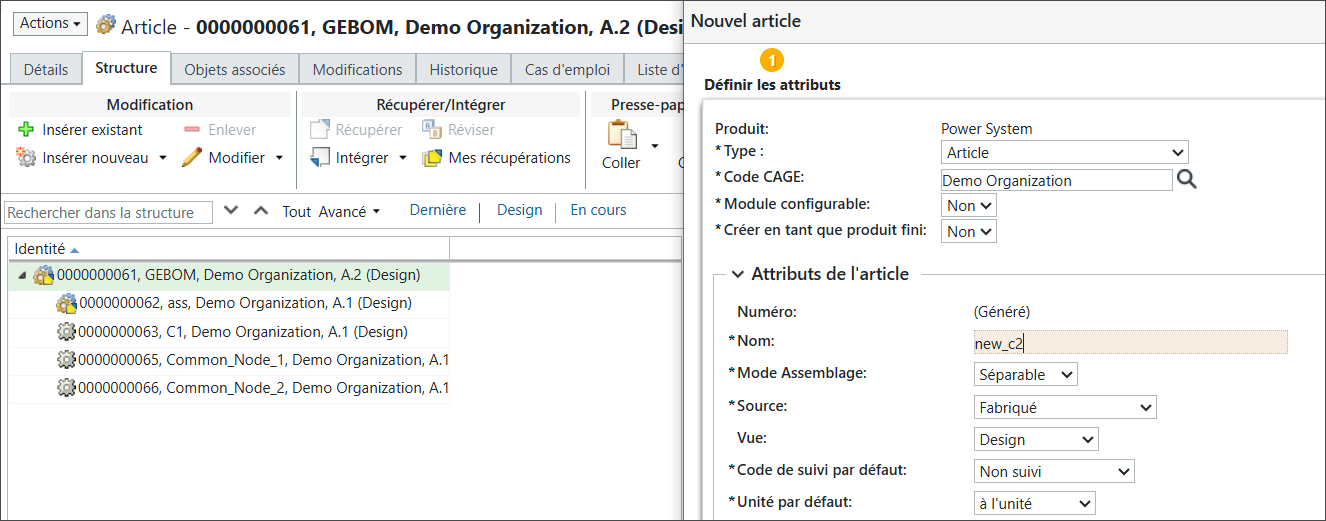

La boîte de dialogue Nouvel article s'affiche. Ajoutez le nom new_c2 puis cliquez sur Finir.

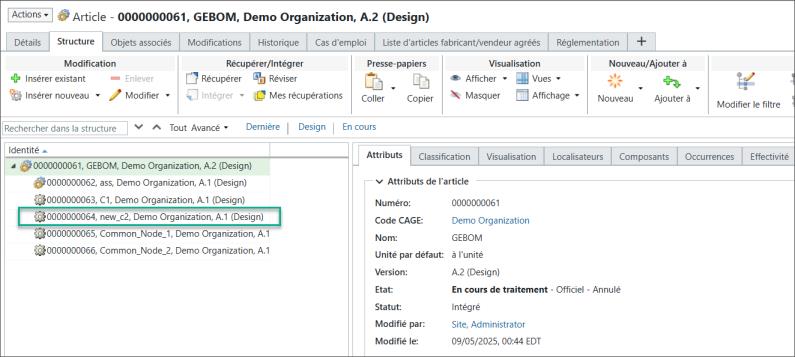

La boîte de dialogue Nouvel article se ferme et l'article C2 est remplacé par l'article new_c2.

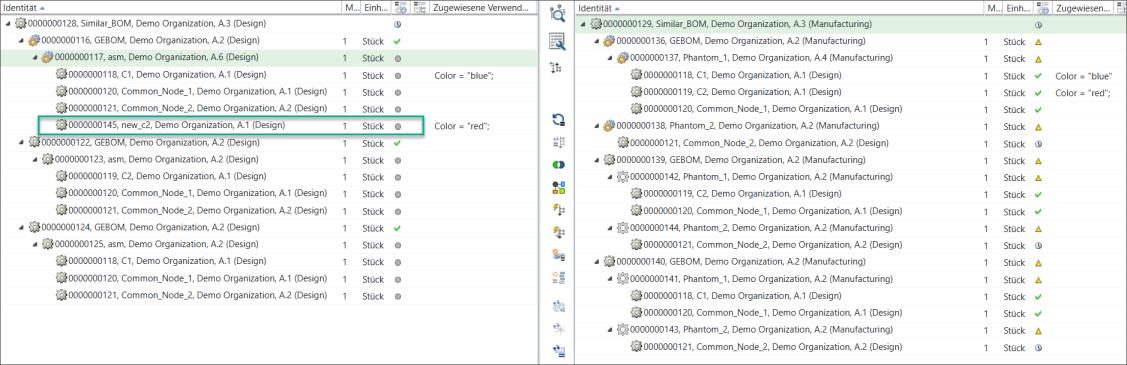

4. Intégrez les modifications. La structure de nomenclature d'étude générique est également mise à jour dans le Transformateur de nomenclature avec l'article remplacé.
5. Sélectionnez l'article 0000000363, asm, (Design) dans la vue en amont et lancez l'action
Synchroniser les structures pour mettre à jour les modifications.

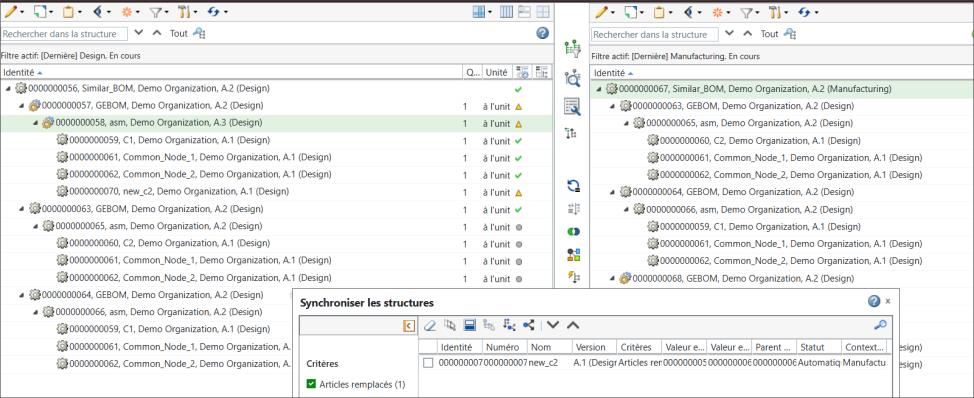

Synchroniser les structures pour mettre à jour les modifications.6. La boîte de dialogue Synchroniser les structures s'ouvre. Elle répertorie l'entrée Article remplacé.
Pour plus d'informations, consultez la rubrique Synchronisation des structures en amont et en aval.
7. Sélectionnez l'article dans la boîte de dialogue Synchroniser les structures, puis cliquez sur
Propager les changements en aval pour propager les modifications sélectionnées.

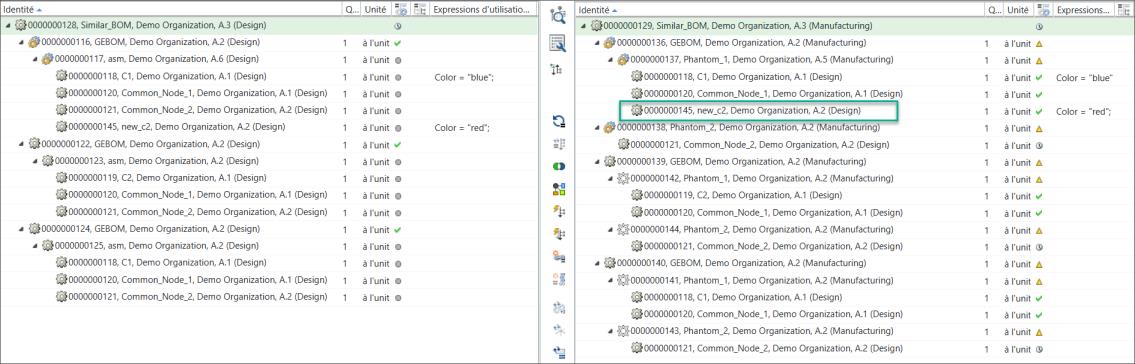

Propager les changements en aval pour propager les modifications sélectionnées.L'article apparaît dans la vue en aval.
8. Reconfigurer les spécifications de variante
Vous pouvez afficher les informations relatives à toutes les variantes en affichant le tableau Spécifications de variante sur la page d'informations de l'article. Vous pouvez cliquer sur l'entrée de spécification de variante pour ouvrir la page d'informations correspondante.

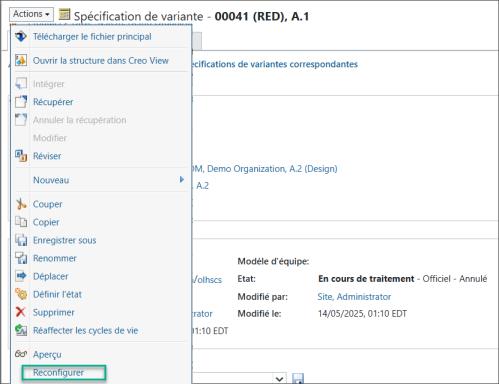

Ouvrez la spécification de variante 0043 (RED) et, dans la liste Actions, sélectionnez Reconfigurer.

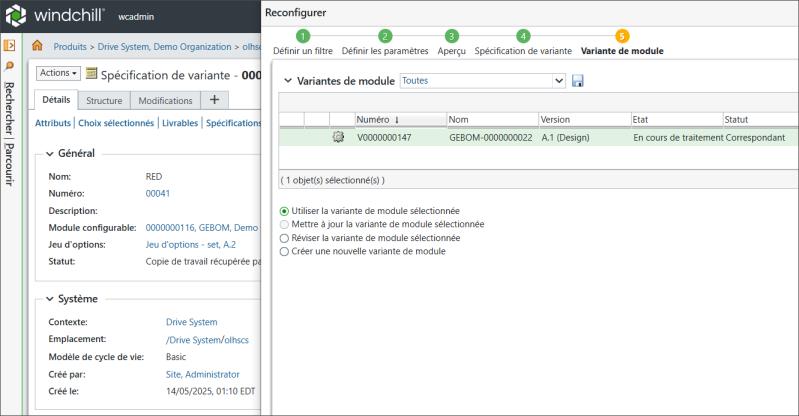

La boîte de dialogue Reconfigurer s'affiche. Apportez des modifications en fonction de vos besoins métier.

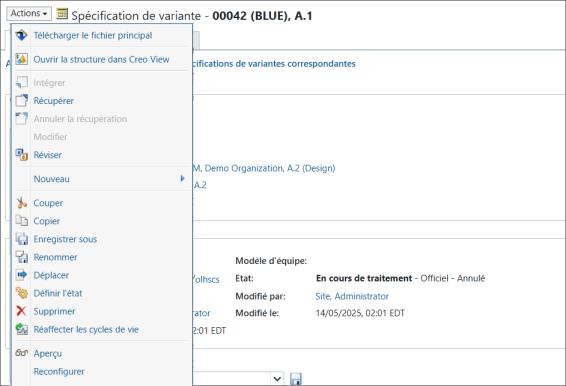

9. Ouvrez la spécification de variante 0044 (BLUE) et, dans la liste Actions, sélectionnez Reconfigurer.
La boîte de dialogue Reconfigurer s'affiche. Apportez des modifications en fonction de vos besoins métier.

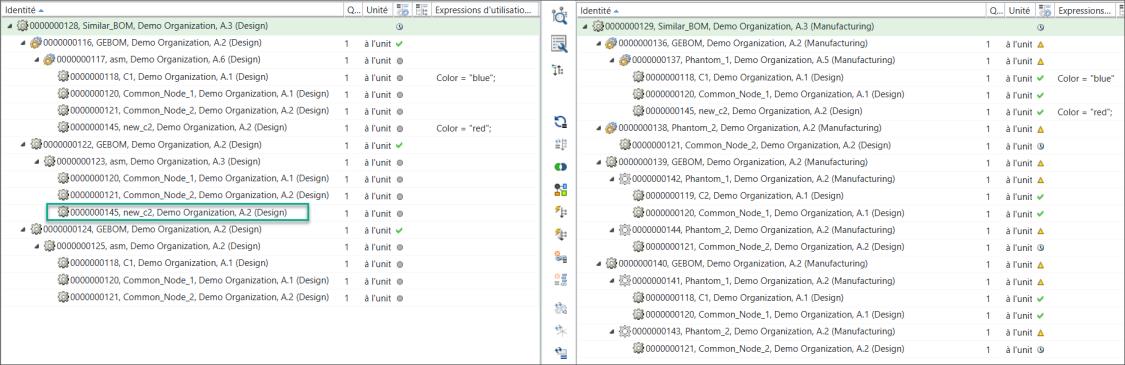

10. Dans la vue en amont du Transformateur de nomenclature, l'article new_c2 apparaît sous la variante de nomenclature d'étude 0000000372.
 | L'itération de la variante de nomenclature d'étude 0000000372 a également changé. |
11. Lancer l'action Mettre à jour les nomenclatures de fabrication en aval en série

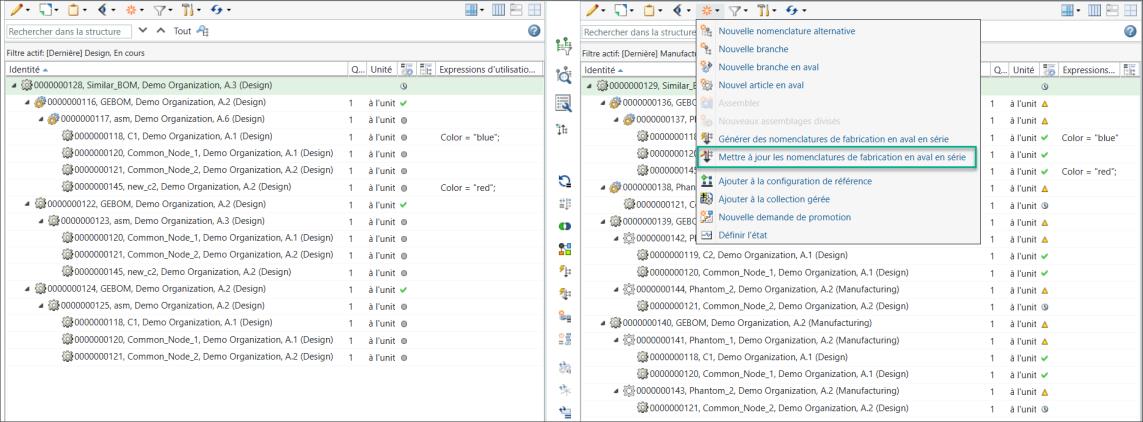

Sélectionnez la nomenclature de fabrication générique 0000000368, GMBOM, (Manufacturing) dans la vue en aval et cliquez sur
Nouveau/Ajouter >
Mettre à jour les nomenclatures de fabrication en aval en série.
Nouveau/Ajouter > Mettre à jour les nomenclatures de fabrication en aval en série.

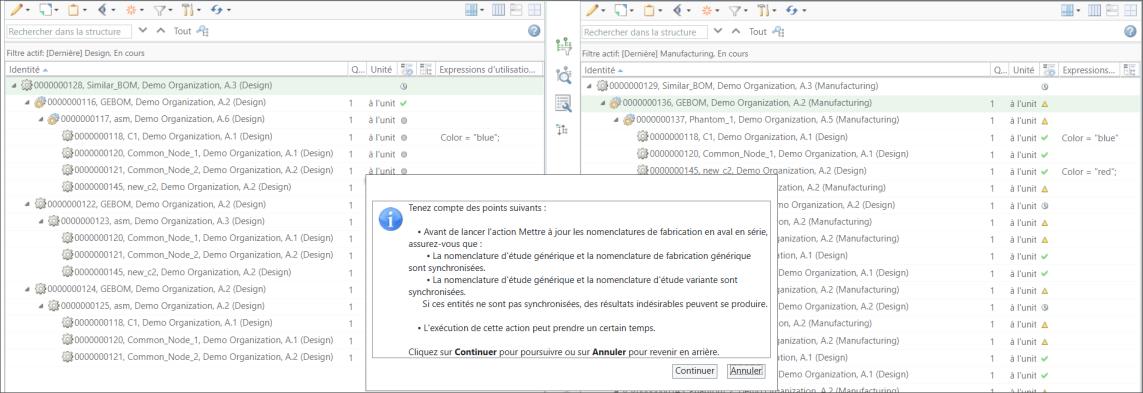

12. Lorsque vous lancez l'action Mettre à jour les nomenclatures de fabrication en aval en série, le message suivant s'affiche :
Mettre à jour les nomenclatures de fabrication en aval en série, le message suivant s'affiche :
13. Cliquez sur Continuer.

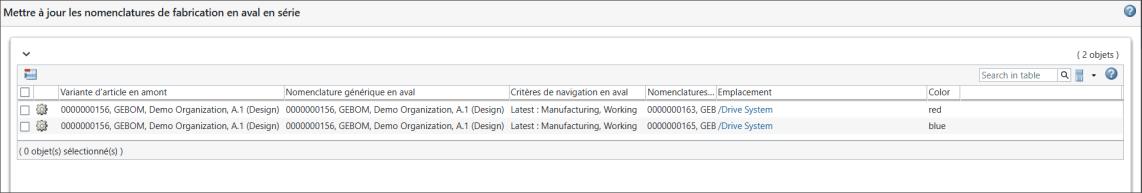

14. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série s'affiche. Elle affiche les informations suivantes :

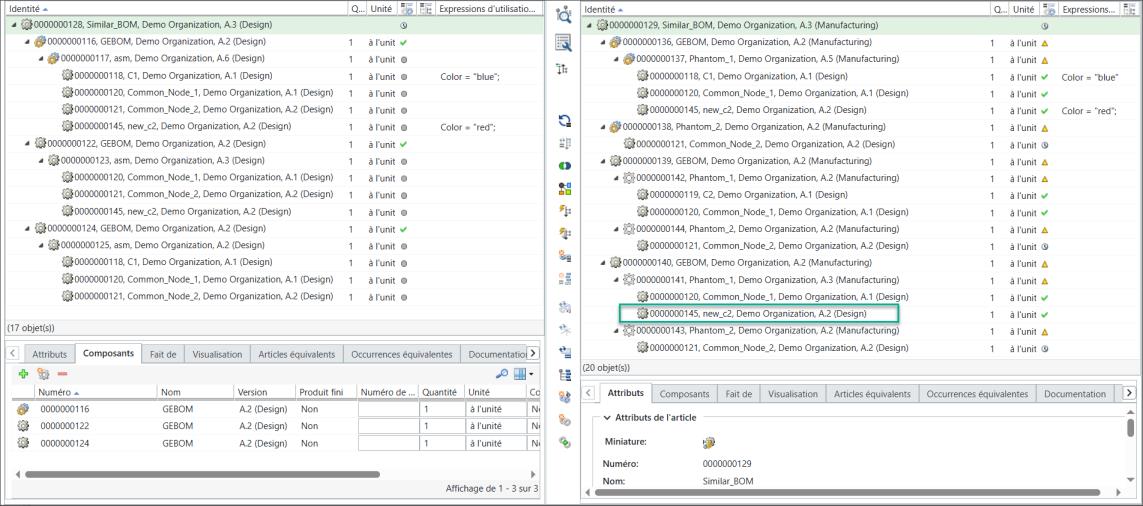

15. Cliquez sur Terminer. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série se ferme. Le système met à jour toutes les variantes de nomenclature de fabrication en fonction des modifications apportées à la nomenclature d'étude générique, aux variantes de nomenclature d'étude et aux structures de nomenclature de fabrication génériques.
Informations supplémentaires
Dans certains cas où le processus de remplacement aboutit partiellement, le système affiche le message suivant : Some of the resolved discrepancies might not have turned out as expected. You may want to reconfirm.
