Tutoriel 5 : Génération sélective de nomenclatures de fabrication multiples en série
Vous pouvez générer de manière sélective des variantes de nomenclature de fabrication à partir d'une variante de nomenclature d'étude spécifique. Sélectionnez les entités suivantes dans le Transformateur de nomenclature, puis cliquez sur l'action
Générer les nomenclatures en aval disponible dans la barre d'outils du volet central :
Générer les nomenclatures en aval disponible dans la barre d'outils du volet central :• Variantes de nomenclature d'étude
• Nomenclatures de fabrication génériques correspondantes associées à des variantes de nomenclature d'étude
Une fois l'action Générer des nomenclatures en aval terminée, le système génère des variantes de nomenclature de fabrication qui sont pertinentes pour les variantes de nomenclatures d'étude sélectionnées.
Générer des nomenclatures en aval terminée, le système génère des variantes de nomenclature de fabrication qui sont pertinentes pour les variantes de nomenclatures d'étude sélectionnées.Cas d'utilisation

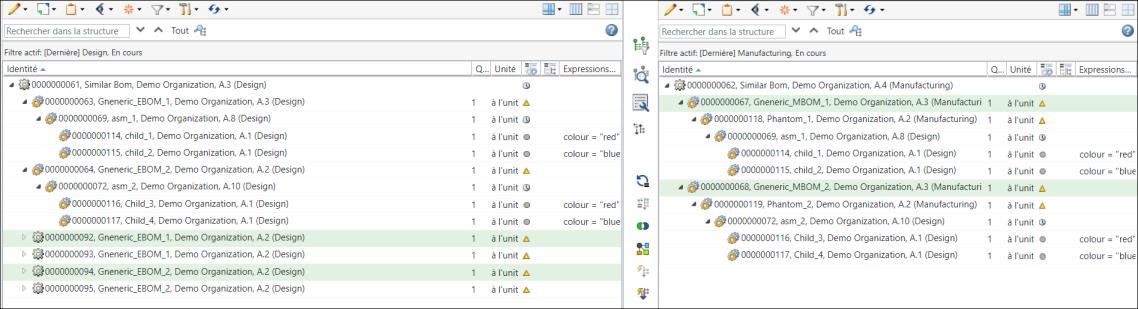

Notez que la structure suivante est présente dans le Transformateur de nomenclature :
• Deux nomenclatures d'étude génériques, 0000000335 et 0000000338, sont présentes dans la vue en amont.
• Deux nomenclatures de fabrication génériques, 0000000343 et 0000000345, sont présentes dans la vue en aval.
• Les variantes sont créées pour les nomenclatures d'étude génériques 0000000335 et 0000000338 dans la vue en amont. Les variantes de la vue en amont sont ajoutées dans la vue en aval à l'aide de l'action Insérer existant.
L'exigence consiste à générer une variante de nomenclature de fabrication à partir d'une variante de nomenclature d'étude spécifique. C'est-à-dire que vous pouvez générer de manière sélective les variantes de nomenclature de fabrication pour une variante de nomenclature d'étude spécifique. Effectuez les étapes suivantes :

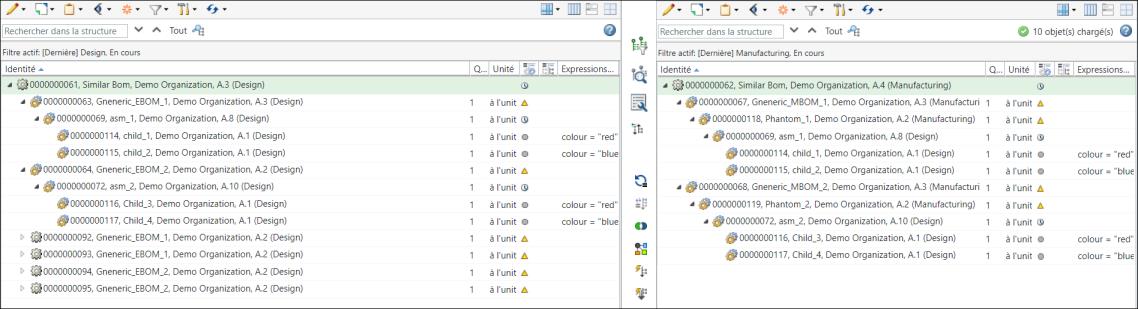

1. Sélectionnez les variantes V0000000349 et V0000000355 dans la vue en amont.
 | Les variantes V0000000349 et V0000000355 sont respectivement associées aux nomenclatures de fabrication génériques 0000000343 et 0000000345. |
2. Sélectionnez les nomenclatures de fabrication génériques 0000000343 et 0000000345 dans la vue en aval.
3. Dans la barre d'outils du volet central du Transformateur de nomenclature, cliquez sur l'action Générer les nomenclatures en aval. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série s'affiche. Elle contient les étapes Afficher les paramètres en amont et Définir les paramètres en aval.

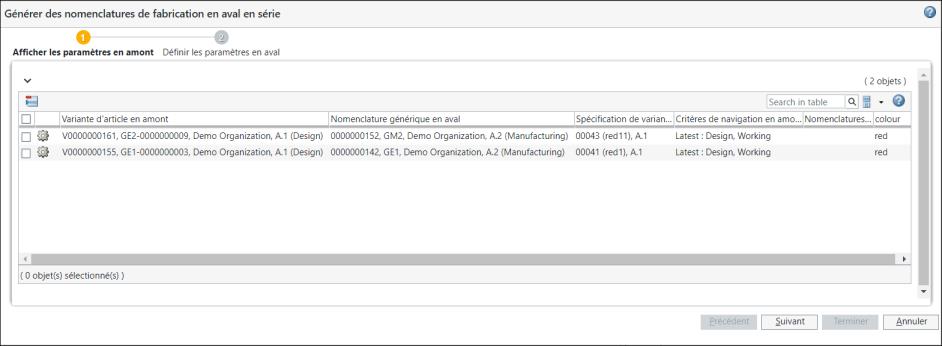

Générer les nomenclatures en aval. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série s'affiche. Elle contient les étapes Afficher les paramètres en amont et Définir les paramètres en aval.4. A l'étape Afficher les paramètres en amont, l'enregistrement des variantes V0000000349 et V0000000355 sélectionnées apparaît.
La colonne Variante d'article en amont affiche des informations sur les variantes.
La colonne Générer des nomenclatures en aval affiche des informations sur la nomenclature de fabrication générique associée à la variante affichée dans la colonne Variante d'article en amont. Par exemple, une nomenclature de fabrication générique 0000000345 avec spécification de variante 000127 (RED) est associée à la variante V0000000355.

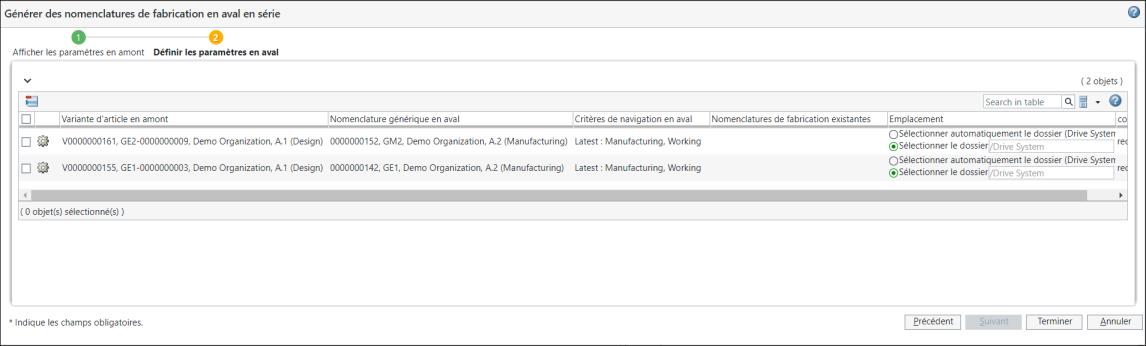

5. Cliquez sur Suivant. L'étape Définir les paramètres en aval s'affiche.
Vous pouvez également utiliser l'action
Définir l'emplacement pour définir un emplacement. Lorsque vous cliquez sur Définir l'emplacement, la fenêtre Définir l'emplacement s'affiche. Sélectionnez le Contexte et le Dossier, puis cliquez sur OK. Vous pouvez afficher le contenu du dossier sélectionné en cliquant sur Ouvrir. Pour plus d'informations, consultez la section Définition d'un emplacement.
Définir l'emplacement pour définir un emplacement. Lorsque vous cliquez sur Définir l'emplacement, la fenêtre Définir l'emplacement s'affiche. Sélectionnez le Contexte et le Dossier, puis cliquez sur OK. Vous pouvez afficher le contenu du dossier sélectionné en cliquant sur Ouvrir. Pour plus d'informations, consultez la section Définition d'un emplacement.| | Vous devez disposer des permissions appropriées pour accéder aux dossiers spécifiés. |

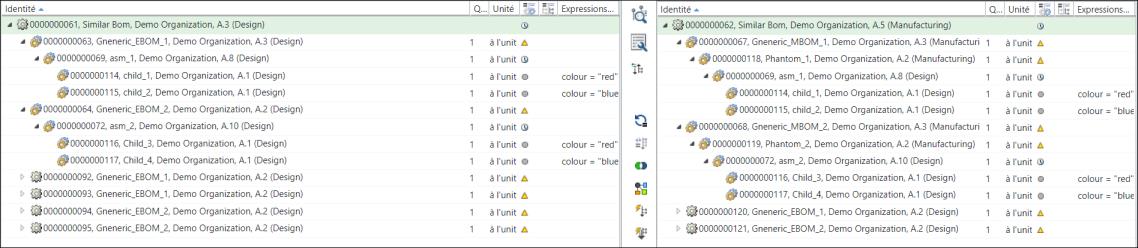

6. Cliquez sur Terminer. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série se ferme. Les variantes de nomenclature de fabrication V0000000359 et V0000000361 correspondantes apparaissent dans la vue en aval.

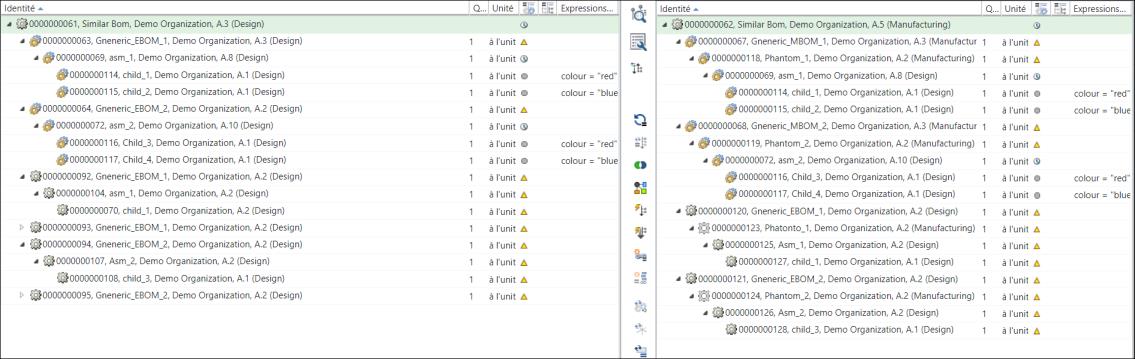

Sous sa forme développée la structure apparaît comme suit :
Les variantes V0000000349 et V0000000355 ont été sélectionnées dans la vue en amont et les nomenclatures de fabrication génériques 0000000343 et 0000000345 ont été sélectionnées dans la vue en aval. L'action Générer des nomenclatures en aval a été lancée. Pour cette raison, le système a créé des variantes de nomenclature de fabrication uniquement pour les nomenclatures de fabrication génériques 0000000343 et 0000000345 sélectionnées. Le système n'a créé que deux variantes de nomenclature de fabrication, car seules deux variantes, V0000000349 et V0000000355, ont été sélectionnées dans la vue en amont. Les variantes de nomenclature de fabrication V0000000359 et V0000000361 correspondantes apparaissent dans la vue en aval.
Générer des nomenclatures en aval a été lancée. Pour cette raison, le système a créé des variantes de nomenclature de fabrication uniquement pour les nomenclatures de fabrication génériques 0000000343 et 0000000345 sélectionnées. Le système n'a créé que deux variantes de nomenclature de fabrication, car seules deux variantes, V0000000349 et V0000000355, ont été sélectionnées dans la vue en amont. Les variantes de nomenclature de fabrication V0000000359 et V0000000361 correspondantes apparaissent dans la vue en aval.
