Tutoriel 4 : Génération de plusieurs variantes de nomenclature de fabrication pour les nomenclatures de fabrication génériques sélectionnées
Vous pouvez générer plusieurs variantes de nomenclature de fabrication pour les nomenclatures de fabrication génériques sélectionnées. Sélectionnez les noeuds racines des nomenclatures de fabrication génériques dans la vue en aval du Transformateur de nomenclature, puis cliquez sur l'action
Générer des nomenclatures de fabrication en aval en série.
Générer des nomenclatures de fabrication en aval en série.
Une fois l'action Générer des nomenclatures en aval terminée, le système génère des variantes de nomenclature de fabrication qui sont pertinentes pour les variantes de nomenclatures de fabrication sélectionnées.
Générer des nomenclatures en aval terminée, le système génère des variantes de nomenclature de fabrication qui sont pertinentes pour les variantes de nomenclatures de fabrication sélectionnées.Cas d'utilisation
Notez que la structure suivante est présente dans le Transformateur de nomenclature :
• Deux nomenclatures d'étude génériques, 00000000312 et 00000000316, sont présentes dans la vue en amont. Ces deux nomenclatures d'étude génériques sont présentes sous l'article Similar Bom (Design).
• Deux nomenclatures de fabrication génériques, 00000000320 et 00000000321, sont présentes dans la vue en aval. Ces deux nomenclatures de fabrication génériques sont présentes sous l'article Similar Bom (Manufacturing).
L'exigence consiste à générer des variantes de nomenclature de fabrication à partir des nomenclatures de fabrication génériques sélectionnées. Effectuez les étapes suivantes :
1. Sélectionnez la nomenclature d'étude générique 00000000312 dans la vue en amont.
2. Créez des variantes à partir de modules configurables à l'aide de spécifications de variante. Dans ce cas, la spécification de variante pour les couleurs red et blue est configurée. Pour plus d'informations, consultez les rubriques Tutoriel 1 : Génération de nomenclatures de fabrication en série et Création et gestion de variantes.

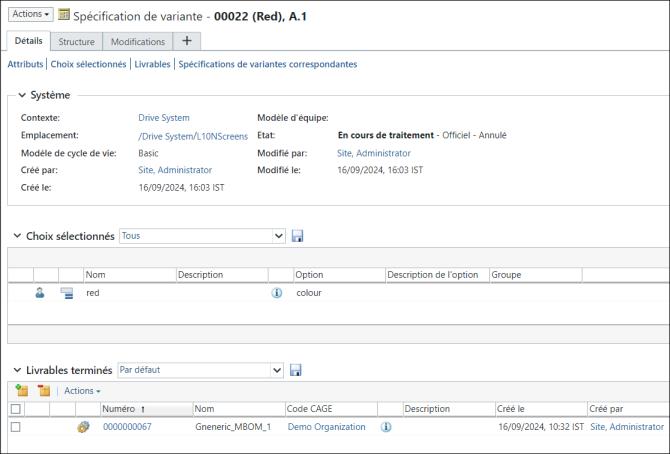

La page d'informations de la spécification de variante de couleur red est la suivante :
Pour plus d'informations, consultez la rubrique Personnalisation de vos onglets de page d'informations.
3. Sélectionnez la nomenclature d'étude générique 00000000316 dans la vue en amont.
4. Créez des variantes à partir de modules configurables à l'aide de spécifications de variante. Dans ce cas, la spécification de variante pour les couleurs RED et BLUE est configurée.
5. Sélectionnez les nomenclatures de fabrication génériques 00000000320 et 00000000321 dans la vue en aval.

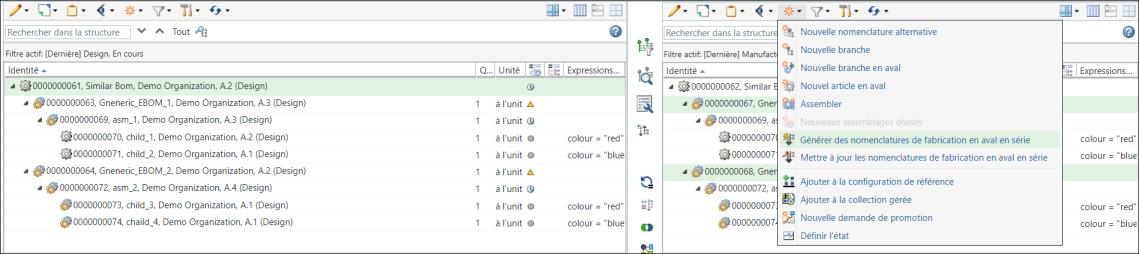

6. Dans la vue en aval, sélectionnez
Nouveau/Ajouter > Générer des nomenclatures de fabrication en aval en série. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série s'affiche.
Nouveau/Ajouter > Générer des nomenclatures de fabrication en aval en série. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série s'affiche.
Elle contient les étapes Afficher les paramètres en amont et Définir les paramètres en aval.

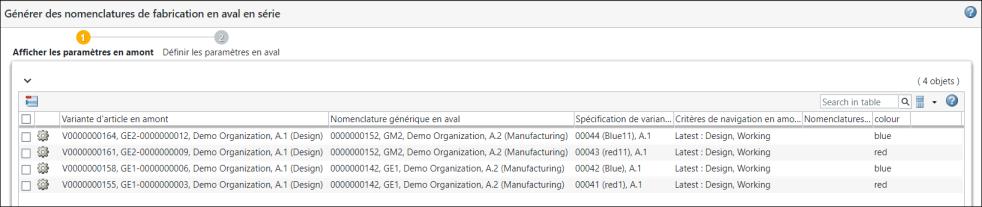

7. L'étape Afficher les paramètres en amont présente les variantes pour lesquelles vous souhaitez générer les nomenclatures de fabrication en aval en série.
La colonne Variante d'article en amont affiche des informations sur les variantes.
La colonne Générer des nomenclatures en aval affiche des informations sur la nomenclature de fabrication générique associée à la variante affichée dans la colonne Variante d'article en amont. Par exemple, une nomenclature de fabrication générique 0000000321 avec spécification de variante 000123 (RED) est associée à la variante V0000000327.

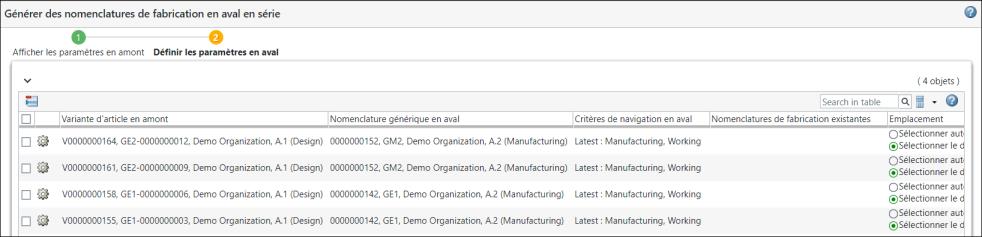

8. Cliquez sur Suivant. L'étape Définir les paramètres en aval s'affiche.

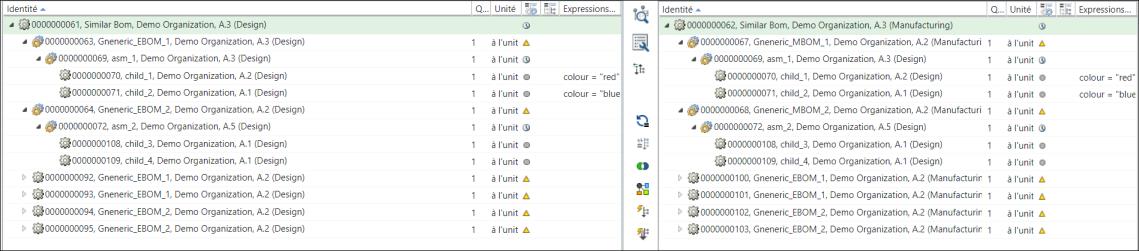

9. Cliquez sur Terminer. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série se ferme. Les variantes de nomenclature d'étude et de nomenclature de fabrication apparaissent dans les vues en amont et en aval du Transformateur de nomenclature. Sous sa forme réduite, la structure dans le Transformateur de nomenclature s'affiche comme suit :
 | Le noeud racine Similar Bom en amont et en aval est récupéré. |

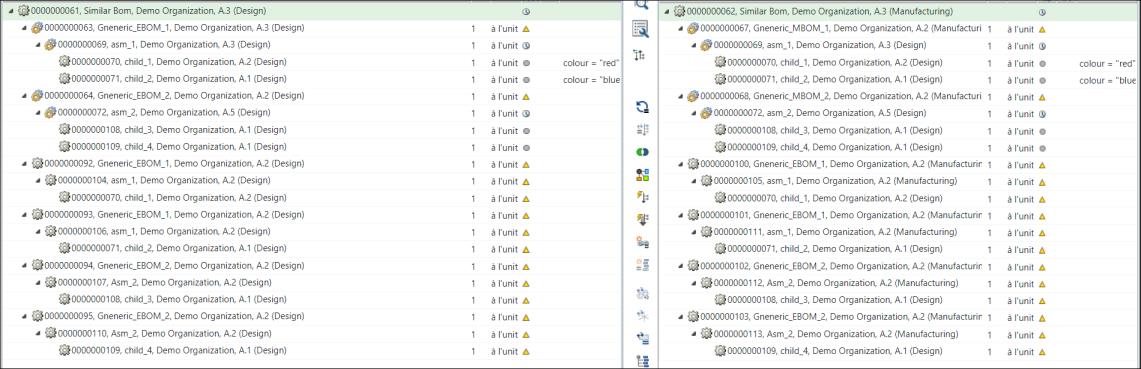

Sous sa forme développée, la structure dans le Transformateur de nomenclature s'affiche comme suit :
Les nomenclatures de fabrication génériques 00000000320 et 00000000321 ont été sélectionnées dans la vue en aval, et l'action Générer des nomenclatures de fabrication en aval en série a été lancée. Pour cette raison, le système a créé des variantes de nomenclature de fabrication pour toutes les variantes associées aux nomenclatures de fabrication génériques 00000000320 et 00000000321. Le système a créé quatre variantes de nomenclatures de fabrication, car deux variantes étaient associées aux nomenclatures de fabrication génériques 00000000320 et 00000000321. Les quatre variantes de nomenclature de fabrication nouvellement créées qui apparaissent dans la vue en aval sont V00000000330, V00000000331, V00000000332 et V00000000333.
Générer des nomenclatures de fabrication en aval en série a été lancée. Pour cette raison, le système a créé des variantes de nomenclature de fabrication pour toutes les variantes associées aux nomenclatures de fabrication génériques 00000000320 et 00000000321. Le système a créé quatre variantes de nomenclatures de fabrication, car deux variantes étaient associées aux nomenclatures de fabrication génériques 00000000320 et 00000000321. Les quatre variantes de nomenclature de fabrication nouvellement créées qui apparaissent dans la vue en aval sont V00000000330, V00000000331, V00000000332 et V00000000333.
