Tutoriel 3 : Génération sélective de nomenclatures de fabrication en série
Vous pouvez générer de manière sélective des variantes de nomenclature de fabrication à partir d'une variante de nomenclature d'étude spécifique. Sélectionnez les entités suivantes dans le Transformateur de nomenclature, puis cliquez sur l'action
Générer les nomenclatures en aval disponible dans la barre d'outils du volet central :
Générer les nomenclatures en aval disponible dans la barre d'outils du volet central :• Une variante de nomenclature d'étude dans la vue en amont
• Une nomenclature de fabrication générique pertinente dans la vue en aval
Une fois l'action Générer les nomenclatures en aval terminée, le système génère une variante de nomenclature de fabrication qui est pertinente pour la variante de nomenclature d'étude sélectionnée.
Générer les nomenclatures en aval terminée, le système génère une variante de nomenclature de fabrication qui est pertinente pour la variante de nomenclature d'étude sélectionnée.Cas d'utilisation

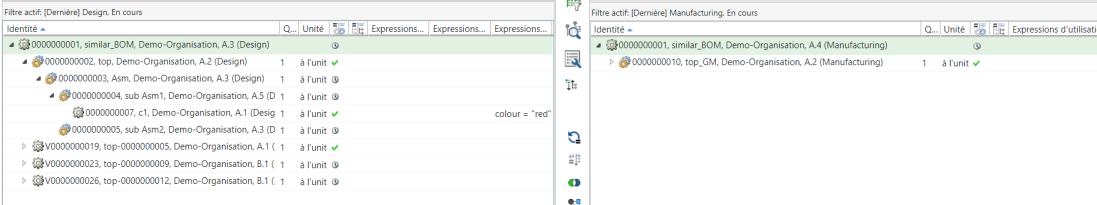

Notez que la structure suivante est présente dans le Transformateur de nomenclature :
• Deux variantes de nomenclatures d'étude, V0000000009 et V0000000010, sont présentes dans la vue en amont. Ces deux variantes sont présentes sous l'article Similar.
• Une nomenclature de fabrication générique 00000000002 est présente dans la vue en aval. L'exigence consiste à générer une variante de nomenclature de fabrication à partir d'une variante de nomenclature d'étude spécifique. C'est-à-dire que vous pouvez générer de manière sélective les variantes de nomenclature de fabrication pour une variante de nomenclature d'étude spécifique. Effectuez les étapes suivantes :
1. Sélectionnez la variante de nomenclature d'étude V0000000010 dans la vue en amont.
2. Sélectionnez la nomenclature de fabrication générique 00000000002 dans la vue en aval.

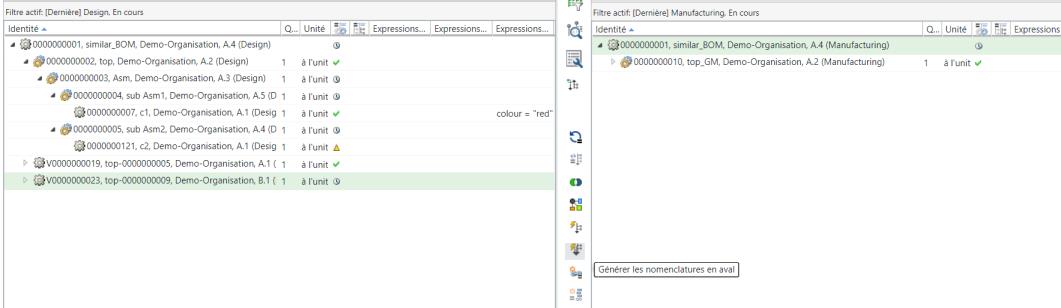

3. Dans la barre d'outils du volet central du Transformateur de nomenclature, cliquez sur l'action Générer les nomenclatures en aval. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série s'affiche.
Générer les nomenclatures en aval. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série s'affiche. | La boîte de dialogue Générer les nomenclatures de fabrication en aval en série affiche uniquement la variante de nomenclature d'étude V0000000010 sélectionnée. |
4. A l'étape Afficher les paramètres en amont, l'enregistrement de la variante de nomenclature d'étude V0000000010 sélectionnée apparaît.
5. Cliquez sur Suivant. L'étape Définir les paramètres en aval s'affiche.

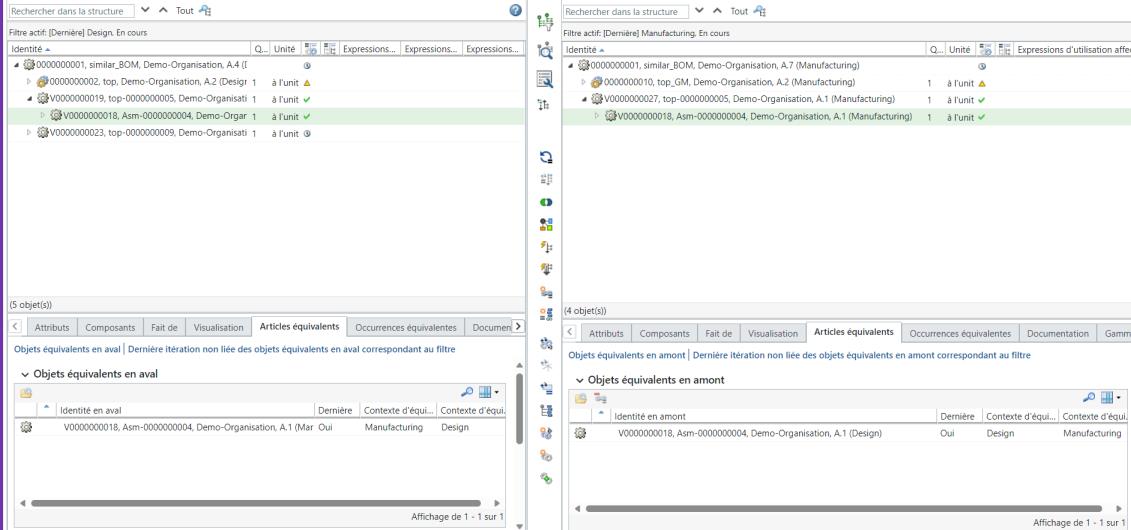

6. Cliquez sur Terminer. La boîte de dialogue Générer des nomenclatures de fabrication en aval en série se ferme. La variante de nomenclature de fabrication pertinente V0000000010 apparaît dans la vue en aval.
Informations supplémentaires
• Vous pouvez également sélectionner plusieurs variantes de nomenclatures d'étude dans la vue en amont du Transformateur de nomenclature et lancer l'action Générer les nomenclatures en aval. Dans ce cas, vous pouvez sélectionner plusieurs variantes de nomenclatures d'étude dans la vue en amont, les nomenclatures d'étude génériques pertinentes dans la vue en aval, et lancer l'action Générer les nomenclatures en aval. Le système crée plusieurs variantes de nomenclature de fabrication dans la vue en aval pour les variantes de nomenclature d'étude sélectionnées.
Générer les nomenclatures en aval. Dans ce cas, vous pouvez sélectionner plusieurs variantes de nomenclatures d'étude dans la vue en amont, les nomenclatures d'étude génériques pertinentes dans la vue en aval, et lancer l'action Générer les nomenclatures en aval. Le système crée plusieurs variantes de nomenclature de fabrication dans la vue en aval pour les variantes de nomenclature d'étude sélectionnées.
