Ajouter des substituts de variation
Pour ajouter un substitut de variation, cliquez avec le bouton droit sur l'objet affecté dans le tableau Objets affectés, puis cliquez sur
Ajouter des substituts de variation. La page Ajouter des substituts de variation s'affiche en présentant les Attributs de lien de substitution.
Ajouter des substituts de variation. La page Ajouter des substituts de variation s'affiche en présentant les Attributs de lien de substitution.Ajouter des substituts de variation et Attributs de lien de substitution

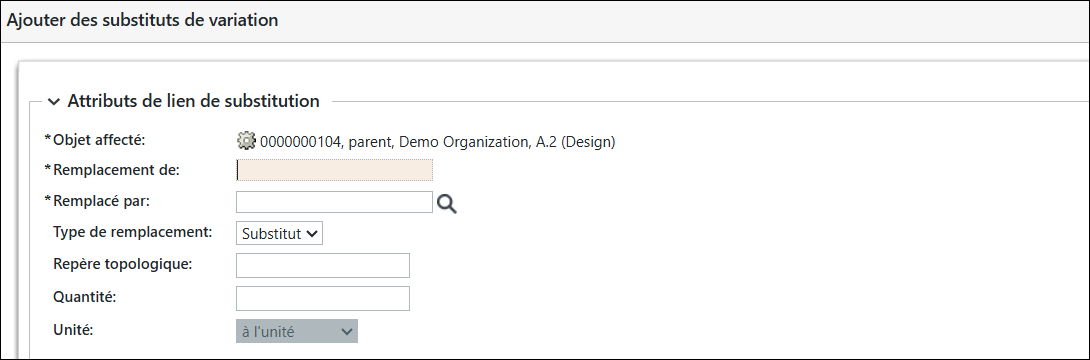

La page Ajouter des substituts de variation s'affiche lorsque vous cliquez avec le bouton droit sur un objet affecté dans le tableau Objets affectés pour les variations et que vous sélectionnez l'action Ajouter des substituts de variation.
Ajouter des substituts de variation.
Cette page présente les attributs de lien de substitution suivants :
Attribut | Description |
|---|---|
Objets affectés | Affiche l'objet affecté et ses détails, pour lesquels un article enfant sera remplacé par un article de substitution. |
Remplacement de | Affiche uniquement les articles enfants directement associés à l'article parent sélectionné dans la structure de premier niveau de l'objet affecté. Par exemple, si l'objet affecté comporte trois articles enfants de premier niveau, seuls ces trois articles sont affichés. |
Remplacé par | Spécifie l'article de substitution. Vous pouvez entrer le numéro d'article directement ou cliquer sur l'icône Rechercher  pour rechercher l'article dans la fenêtre Remplacé par.La fonctionnalité Rechercher un article renvoie les articles situés au premier niveau de la structure de l'objet affecté. S'il existe plusieurs cas d'emploi d'un article enfant dans la structure, la fonctionnalité de suggestion rapide affiche toutes les occurrences de cet article dans les résultats de la recherche. Vous pouvez utiliser les valeurs d'attribut Numéro de ligne et Numéro-repère pour sélectionner l'article de remplacement approprié. |
Type de remplacement | Spécifie le type de remplacement. Par défaut, un type de remplacement prédéfini est sélectionné. Vous pouvez modifier cette valeur à l'aide de la liste du menu si vous avez défini d'autres types de remplacement. Pour ajouter ou définir un type de remplacement de substitution par défaut, utilisez l'utilitaire Personnaliser les énumérations modélisées. Pour plus d'informations, consultez la rubrique Customize Modeled Enumerations Utility. |
Repère topologique | Code alphanumérique identifiant des occurrences spécifiques de l'article dans l'assemblage. |
Quantité | Nombre d'articles de substitution utilisés dans l'assemblage. |
Unité | Unité de mesure de la quantité. Sélectionnez une unité dans la liste, par exemple, "à l'unité". |
Une fois que vous avez fourni les détails des Attributs de lien de substitution et cliqué sur Appliquer, ces informations sont ajoutées au tableau Substituts de variation.
Vous ne pouvez pas ajouter d'entrée en double pour le même objet affecté.
